Guide de montage du support de caméra Raspberry Pi réglable

Ce guide vous montrera comment assembler le support et le support de caméra réglable Raspberry Pi. Tout ce dont vous aurez besoin est un simple tournevis cruciforme.

Nous vous recommandons de tester votre module de caméra avant de l’installer, pour vous assurer que le câble flexible est correctement connecté.

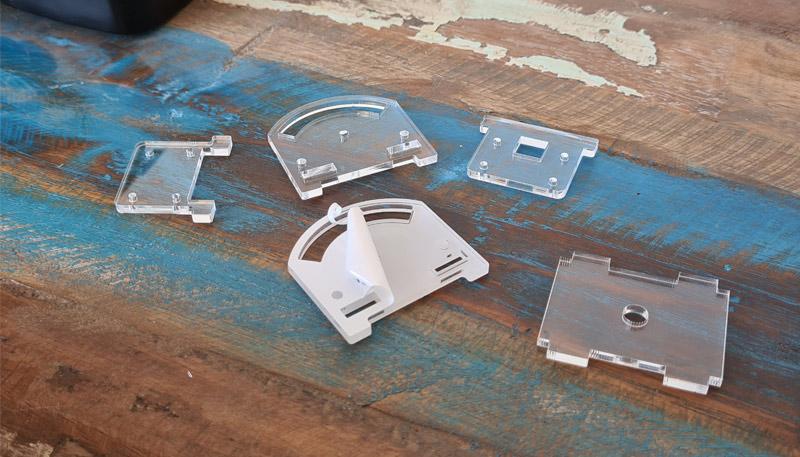

Étape 1 – Retirez les 5 panneaux de leurs supports. N’oubliez pas de retirer le revêtement de protection en plastique de toutes les pièces.

blank

Étape 2 – Nous allons retirer la partie délicate – fixez le protecteur de lentille transparent en place avec les vis et les écrous M2,5. Ces écrous serviront d’espaceur pour que votre carte de caméra puisse s’asseoir.

blank

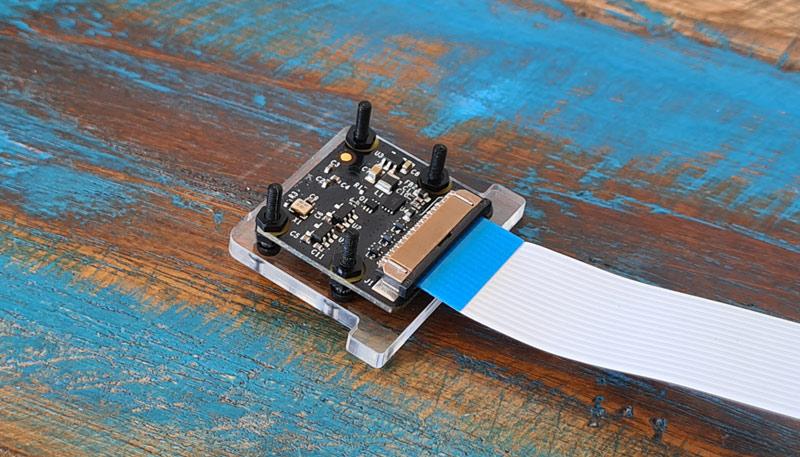

Étape 3 – Placez votre caméra Raspberry Pi sur le dessus et verrouillez-la avec 4 autres écrous.

blank

Étape 4 – Ajoutez la dernière couche de protection de la caméra sur le dessus et fixez-la en place. Ne vous inquiétez pas si vous avez des noix, nous avons inclus des extras dans votre pack de pièces.

blank

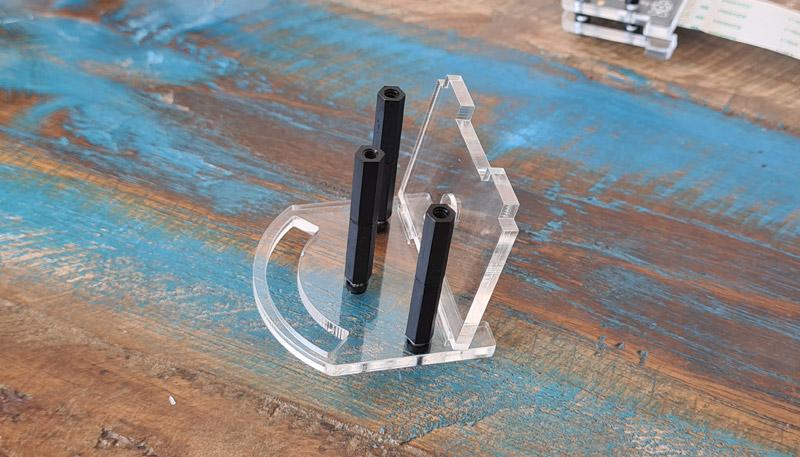

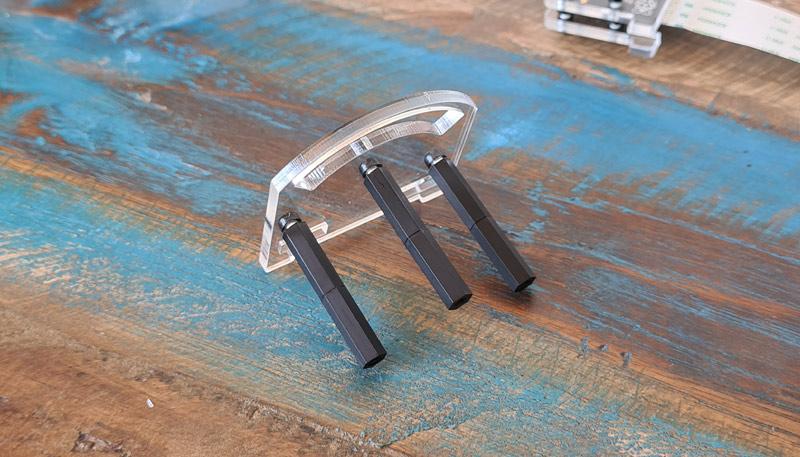

Étape 5 – Maintenant, pour les panneaux latéraux, vissez les 6 entretoises M / F et F / F ensemble pour créer 3 entretoises plus longues et utilisez 3 vis pour les fixer.

blank

Étape 6 – Insérez le bas du support dans le panneau latéral

blank

Étape 7 – Ajoutez la pièce latérale restante. Nous vous recommandons de le verrouiller en place avec une seule vis au début – vous pouvez ajouter les vis restantes une fois le support de la caméra en place.

blank

Étape 8 – Insérez le support de la caméra en place et insérez les trois vis latérales restantes

blank

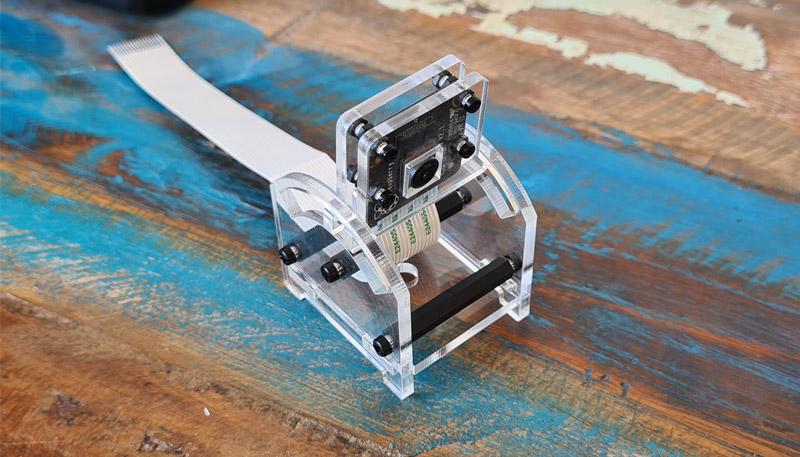

Travail accompli!
