Instructions d’assemblage du boîtier de l’appareil photo Raspberry Pi 4/3

Ce guide vous montrera comment assembler l’étui pour appareil photo Raspberry Pi 4/3. Tout ce dont vous aurez besoin est un simple tournevis cruciforme (Si vous avez la version Raspberry Pi Zero de ce boîtier, vous voudrez ce guide à la place).

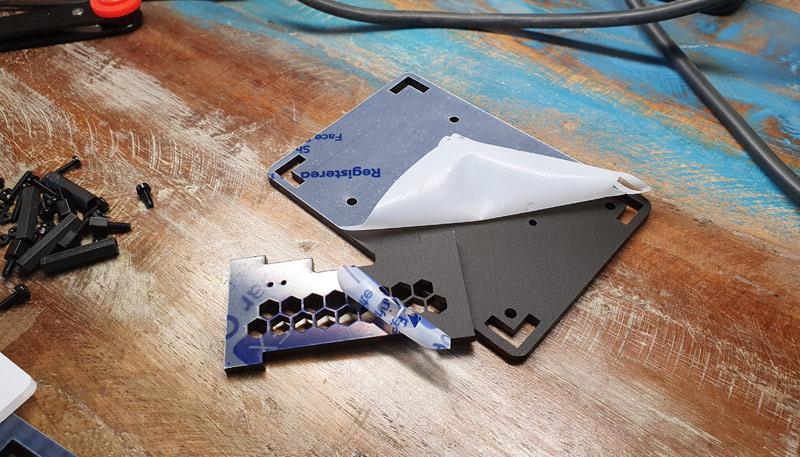

Étape 1 – Nous incluons des panneaux latéraux pour le Raspberry Pi 4 et les anciens modèles Raspberry Pi 3. Sélectionnez les côtés qui conviennent à votre Raspberry Pi et sortez les 4 panneaux de leurs supports. N’oubliez pas de retirer le revêtement de protection en plastique de toutes les pièces.

blank

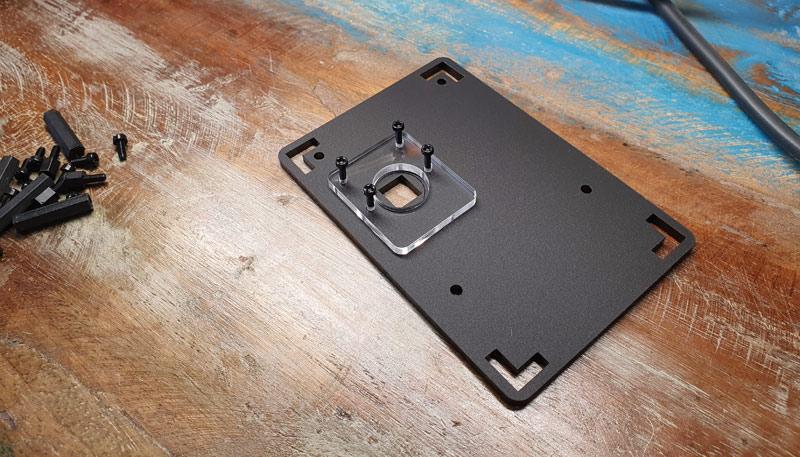

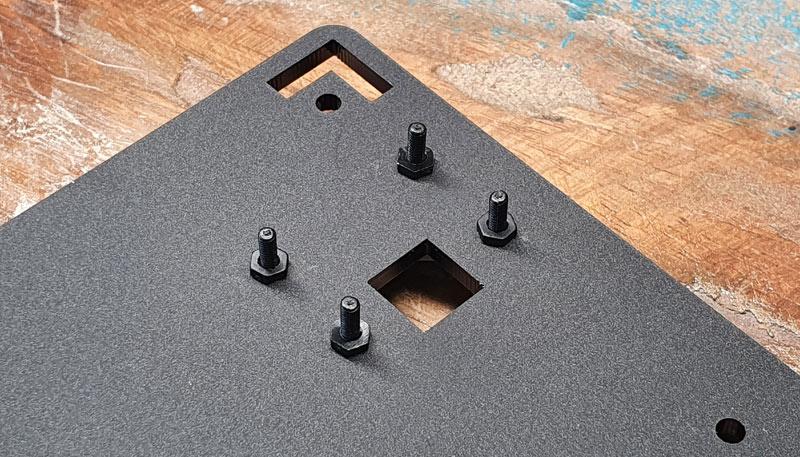

Étape 2 – Nous allons retirer la partie délicate, fixer le protecteur de lentille transparent en place avec les boulons M2 et les quatre écrous. Ces écrous serviront d’espaceur pour que votre carte de caméra puisse s’asseoir.

blank

blank

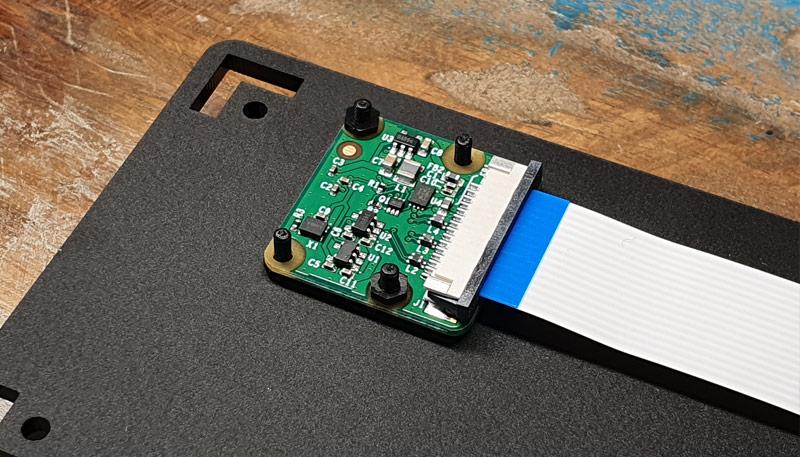

Étape 3 – placez votre caméra Raspberry Pi sur le dessus et verrouillez-la avec 4 autres écrous. Ne vous inquiétez pas si vous avez des restes, nous avons inclus des extras dans votre pack de pièces.

blank

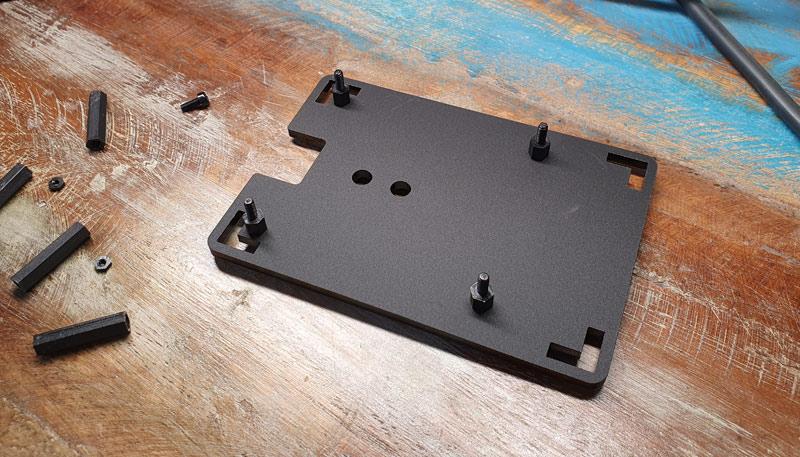

Étape 4 – Utilisez 4 vis M2,5 pour fixer les entretoises M / F plus petites à la couche de base du boîtier. (Important! Si vous montez ce boîtier sur un mur à l’aide de l’un de nos supports de montage mural, vous voudrez consulter rapidement ce guide)

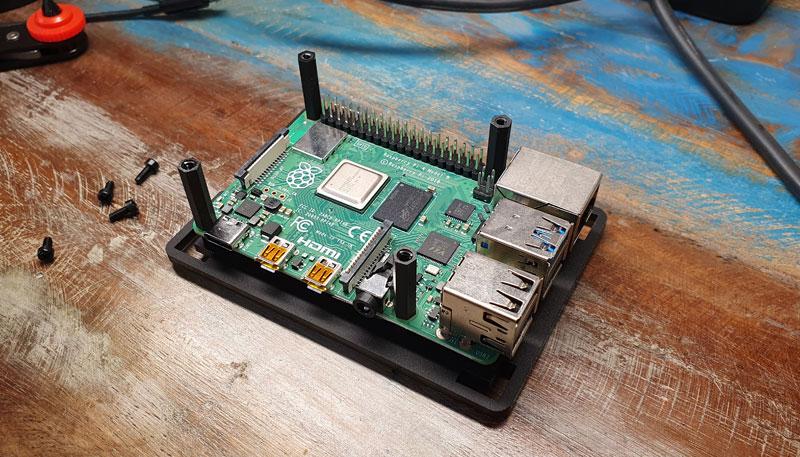

blankÉtape 5 – Ajoutez le modèle de Raspberry Pi que vous avez choisi et suivez les grands espaceurs F / F.

blank
Étape 6 – Le moment est bien choisi pour connecter votre câble ruban pour appareil photo Raspberry Pi, assurez-vous qu’il est connecté dans le bon sens.

blank

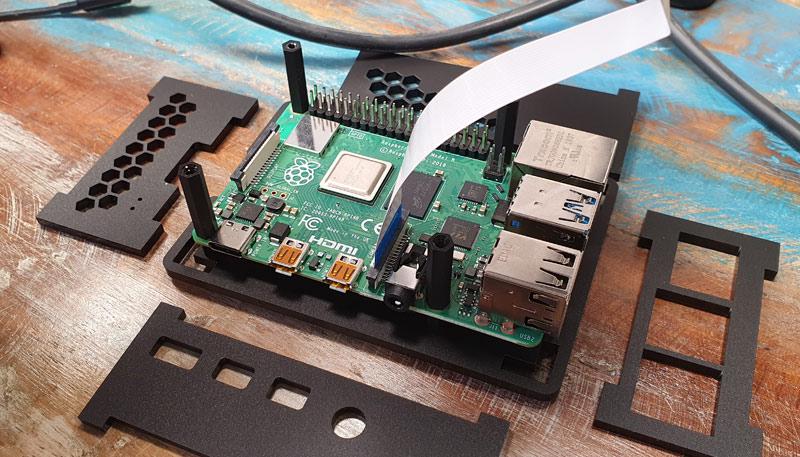

Étape 7 – Arrêt au stand! Voici une photo pratique pour vous montrer comment les panneaux latéraux s’emboîtent. Chaque panneau a des pieds légèrement bosselés (d’où nous les avons sortis des panneaux), n’ayez crainte – ceux-ci pénètrent dans la base et ne seront donc pas visibles.

blank

Étape 8 – Insérez vos panneaux latéraux en place un par un. Si le panneau latéral USB est serré, desserrez légèrement les entretoises pour mettre le panneau en place, puis resserrez-le à nouveau.

blank

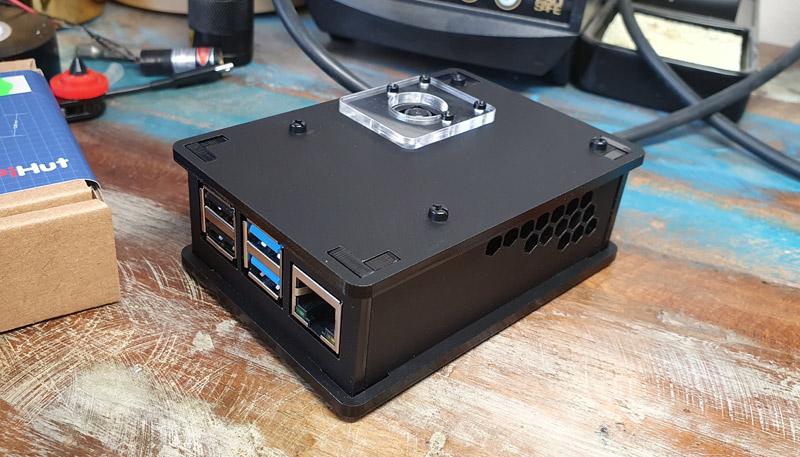

Étape 9 – Maintenant, ajoutez le couvercle en place et fixez-le avec les deux vis restantes

Travail accompli!
