Pi Zero Case for Waveshare 2.13 “Instructions d’assemblage de l’écran eInk

Ce guide vous montrera comment assembler l’étui Raspberry Pi Zero pour écran eInk Waveshare 2.13 “. Tout ce dont vous aurez besoin est un simple tournevis cruciforme.

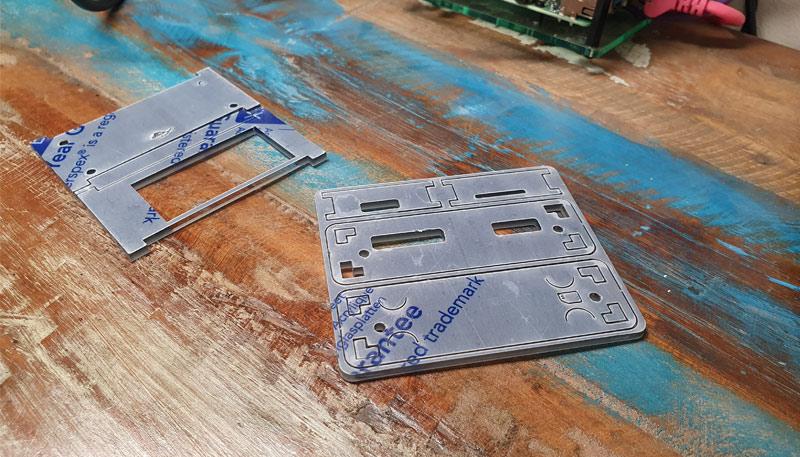

Étape 1 – Prenez vos pièces! Vous devriez trouver 2 couches de plexiglas et un petit sac de fixations.

blank

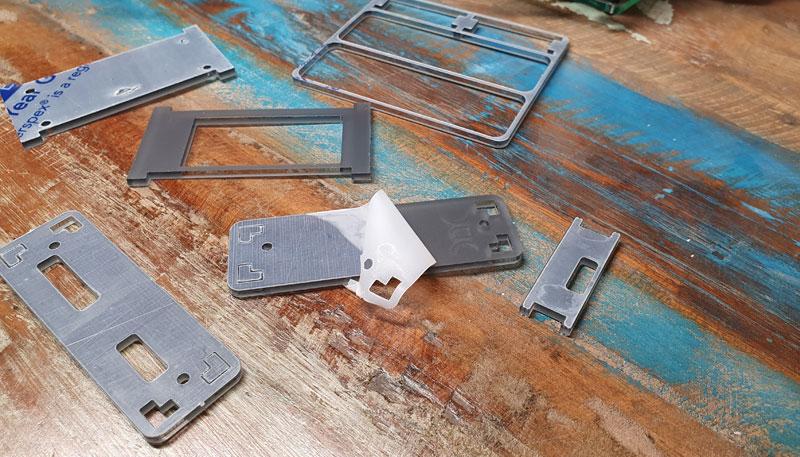

Étape 2 – Retirez les pièces en acrylique de leur support et décollez le film protecteur des deux côtés de toutes les couches, puis nettoyez toute poussière.

blank

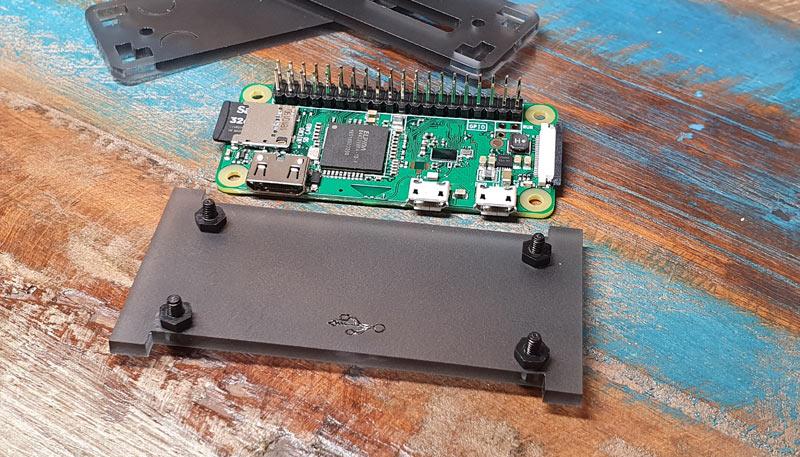

Étape 3 – Avec le symbole USB face à vous, fixez les 4 vis avec les écrous fournis

blank

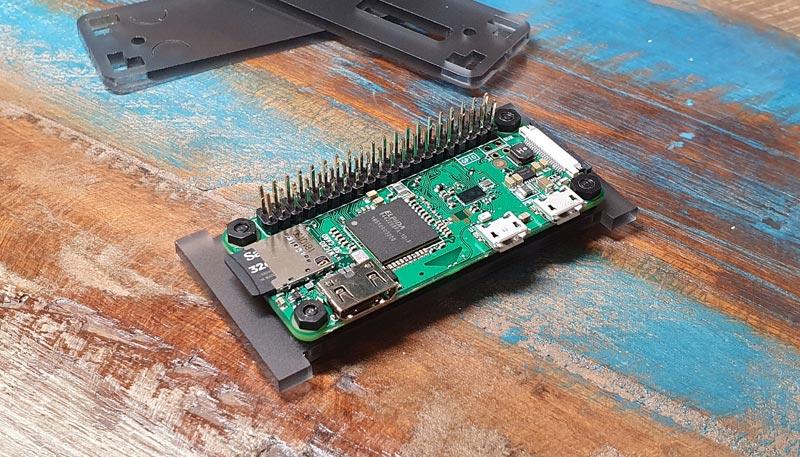

Étape 4 – Placez votre Raspberry Pi Zero sur le dessus, assurez-vous que les ports USB sont du même côté que le symbole (c’est-à-dire face à vous) et utilisez les 4 écrous restants pour les fixer.

blank

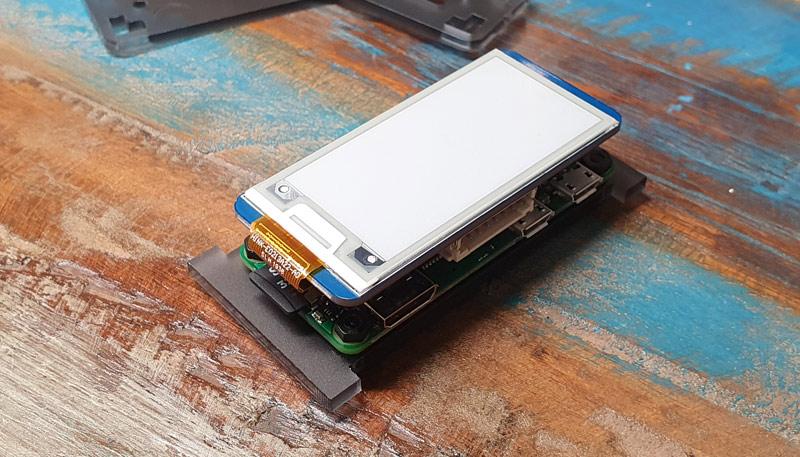

Étape 5 – Ajoutez votre écran eInk Waveshare 2.13 “au-dessus de votre Raspberry Pi Zero

blank

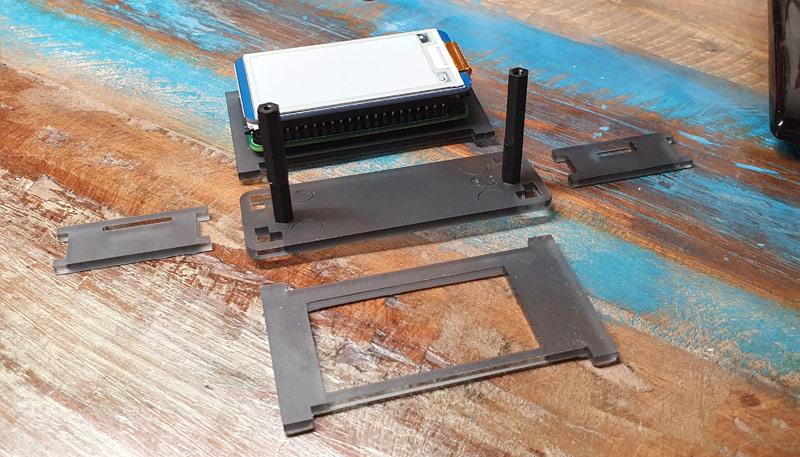

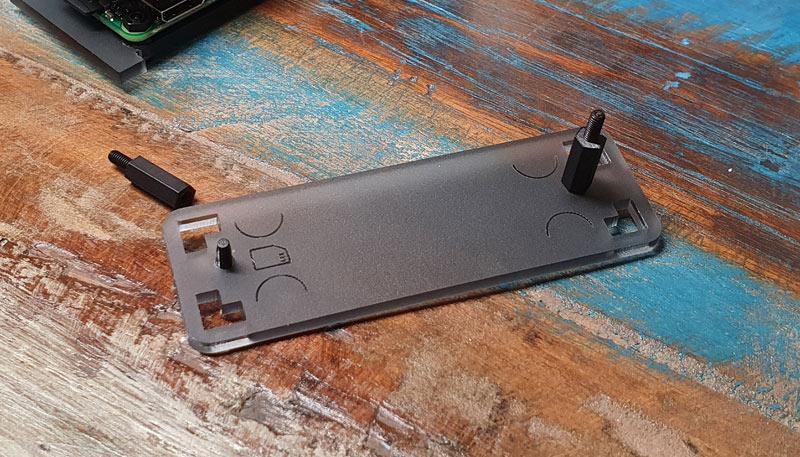

Étape 6 – Avec le symbole de la carte SD vers votre gauche, fixez les deux entretoises mâle / femelle à l’aide de deux vis supplémentaires, puis ajoutez les deux entretoises femelle / femelle sur le dessus.

blank

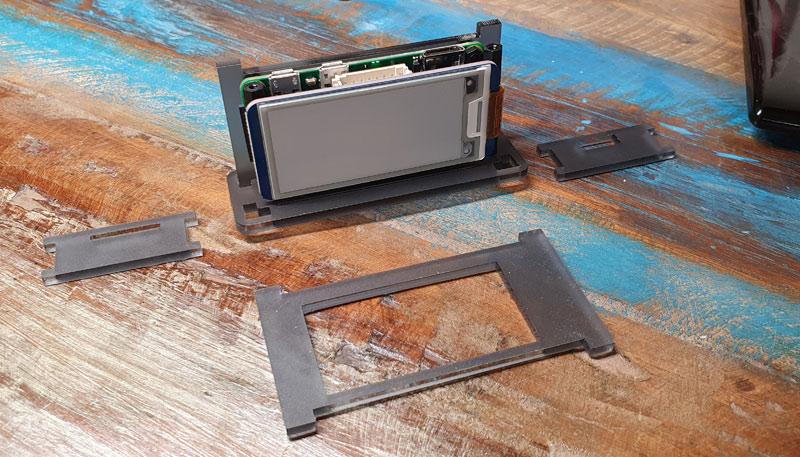

Étape 7 – Arrêt au stand! Voici une photo pratique pour vous montrer comment les panneaux latéraux s’emboîtent. Chaque panneau a un jeu de pieds légèrement bosselé (d’où nous les avons sortis des panneaux), n’ayez crainte – ceux-ci vont dans la base.

blank

Étape 8 – Insérez vos panneaux latéraux en place un par un.

.blank

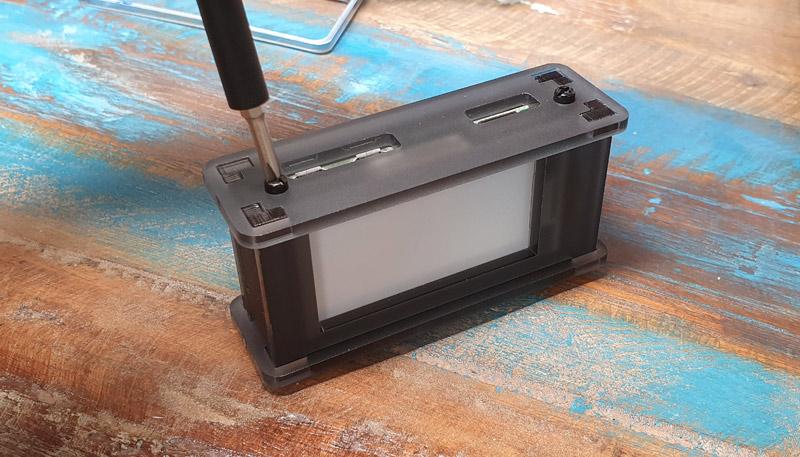

Étape 9 – Maintenant, ajoutez le couvercle en place et fixez-le avec les deux vis restantes

blank

Étape 10 – Retournez l’étui et ajoutez vos pieds en caoutchouc – nous avons ajouté des demi-cercles pratiques que vous pouvez voir à travers l’étui pour aider à aligner vos pieds. Travail accompli!
