Instructions d’assemblage du boîtier de l’appareil photo Raspberry Pi Zero

Ce guide vous montrera comment assembler le Étui pour appareil photo Raspberry Pi Zero. Tout ce dont vous aurez besoin est un simple tournevis cruciforme (si vous avez la version Raspberry Pi 4/3 de ce boîtier, vous voudrez plutôt ce guide).

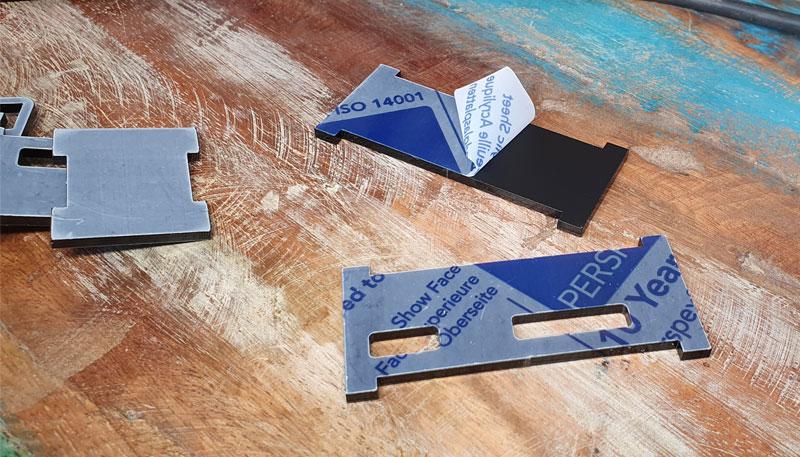

Étape 1 – Retirez les pièces en acrylique de leur support et décollez le film protecteur des deux côtés de toutes les couches, puis nettoyez toute poussière.

blank

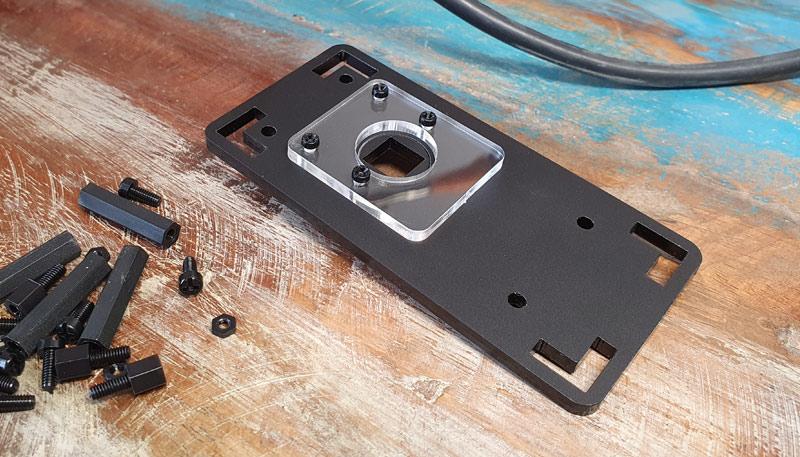

Étape 2 – Nous allons retirer la partie délicate – fixez le protecteur de lentille transparent en place avec les boulons M2 et les quatre écrous. Ces écrous serviront d’espaceur pour que votre carte de caméra puisse s’asseoir.

blank

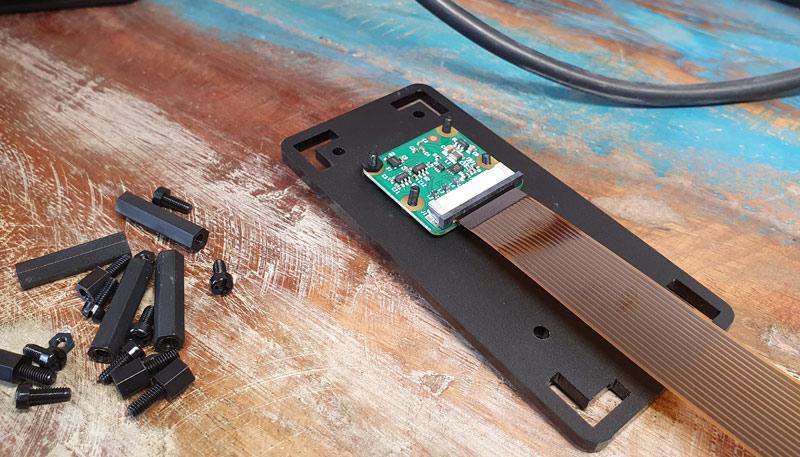

Étape 3 – placez votre caméra Raspberry Pi au-dessus des 4 écrous et verrouillez-la avec 4 autres écrous. Ne vous inquiétez pas si vous avez des restes, nous avons inclus des extras dans votre pack de pièces.

blank

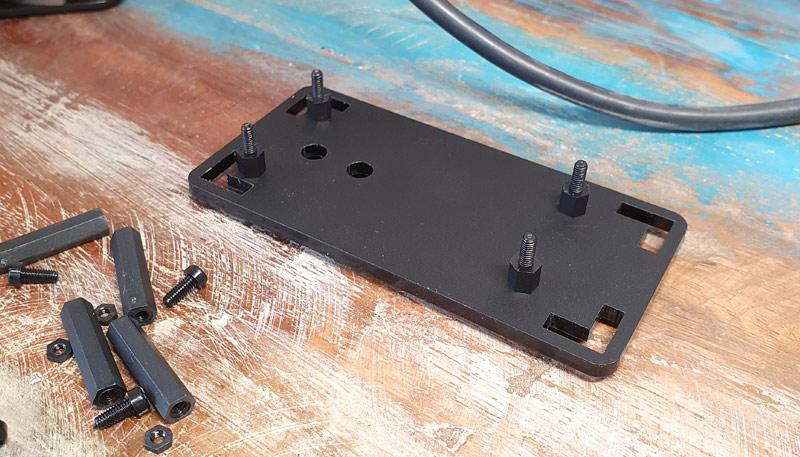

Étape 4 – Utilisez 4 vis M2,5 pour fixer les entretoises M / F plus petites à la couche de base du boîtier. (Important! Si vous montez ce boîtier sur un mur à l’aide de l’un de nos supports de montage mural, vous voudrez consulter rapidement ce guide)

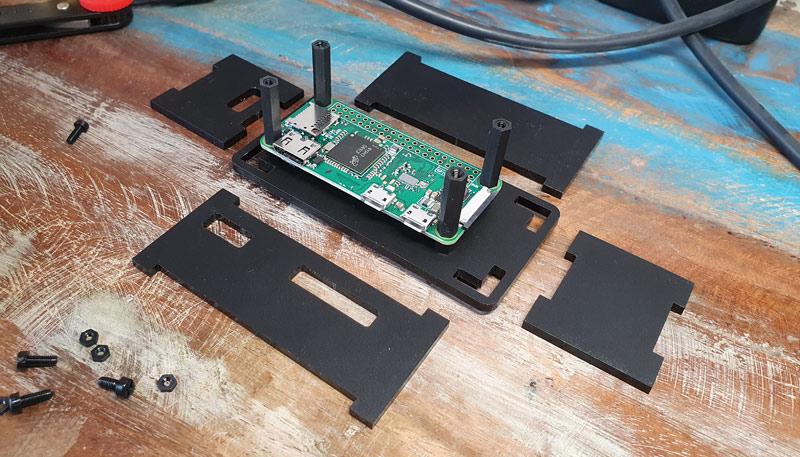

blankÉtape 5 – Ajoutez votre Raspberry Pi Zero et suivez les grands espaceurs F / F.

blank

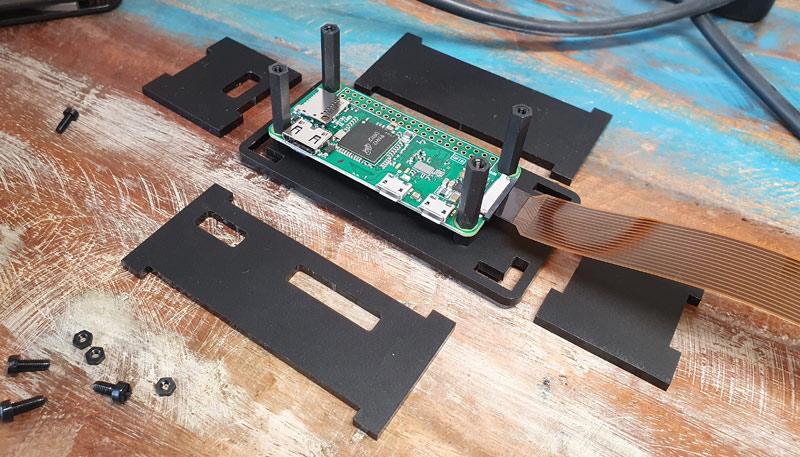

Étape 6 – Le moment est bien choisi pour connecter votre câble ruban pour appareil photo Raspberry Pi, assurez-vous qu’il est connecté correctement.

blank

Étape 7 – Arrêt au stand! Ci-dessus est une photo pratique pour vous montrer comment les panneaux latéraux s’encastrent. Chaque panneau a des pieds légèrement bosselés (d’où nous les avons sortis des panneaux), n’ayez crainte – ceux-ci pénètrent dans la base et ne seront donc pas visibles.

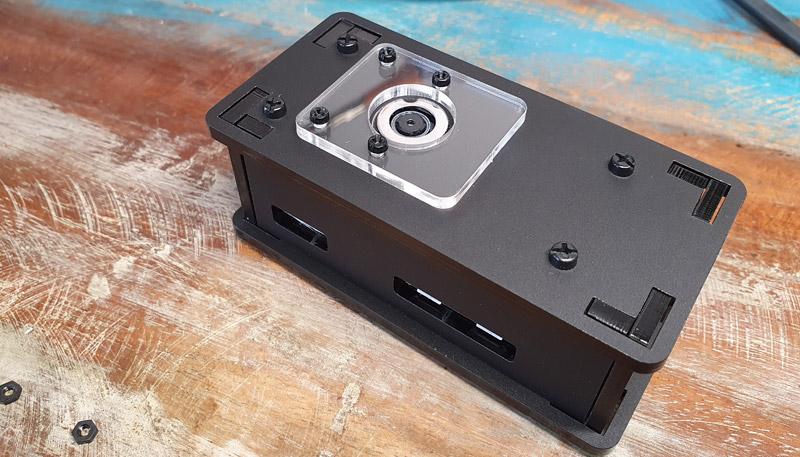

Étape 8 – Insérez vos panneaux latéraux en place un par un et placez le couvercle sur le dessus. Vous aurez 4 vis M2,5 restantes pour le verrouiller en place. Travail accompli!
