WiringPi est une bibliothèque utilisée par de nombreuses applications sur le Raspberry mais qui n’est pas disponible par défaut. Surtout de nombreux exemples de l’Arduino (code C ++) pouvez être exécuté facilement sur le Tarte aux Raspberry PI. Faire cela, cette de valeur bibliothèque était écrit.

Installer

Votre PI devrait être à jour, par conséquent:

sudo apt-get update && sudo apt-get upgrade

Maintenant, nous avons besoin de git:

sudo apt-get install git git-core

Maintenant nous avons besoin de git: Maintenant WiringPi peut être téléchargé et installé:

git clone git://git.drogon.net/wiringPi
cd wiringPi
./build

C’est ça. À plus tard améliorer à une plus récent version vous pouvez tapez ce qui suit commande dans ce dossier:

git pull origin
./build

et la dernière version est installée.

Attribution des broches

L’affectation des broches du câblagePi n’est pas la même que celle des GPIO.

Pour obtenir des informations sur votre Raspberry Pi, vous pouvez entrer cette commande:

gpio -v

La façon la plus simple de sortir l’allocation des broches est de taper

gpio readall

car il est différent sur les différents modèles.

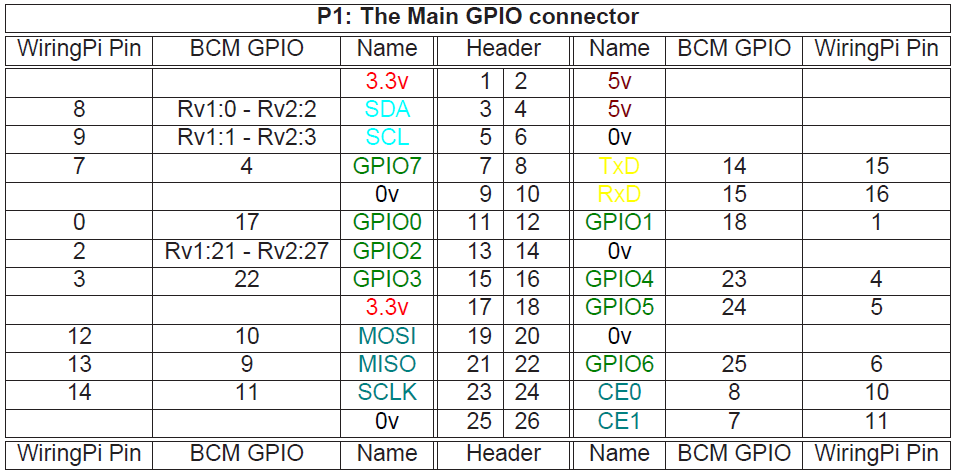

Ici le affectation des broches pour Tour. 1 et Tour. 2:

pinbelegung-câblagepi
