Guide de montage de l’écran tactile du Raspberry Pi 7 “

Avant d’assembler l’écran tactile, nous devons nous assurer que notre Raspberry Pi dispose de la dernière version de Raspbian et que tous les logiciels sont à jour. Branchez votre Pi à un moniteur, branchez votre clavier et votre souris et démarrez votre Pi dans Raspbian. Une fois démarré, ouvrez LX Terminal et tapez les commandes suivantes, en appuyant sur Entrée après chacune:

mise à jour sudo apt-get
sudo apt-get upgrade
sudo apt-get dist-upgrade

Après avoir mis à jour le Pi, arrêtez-le, débranchez tout pour le Pi et mettez-le de côté.

Construire l’écran tactile

Comme nous travaillerons à l’arrière de l’écran et que l’écran fera face à une table, nous vous recommandons de laisser le film protecteur jusqu’à la fin du montage.

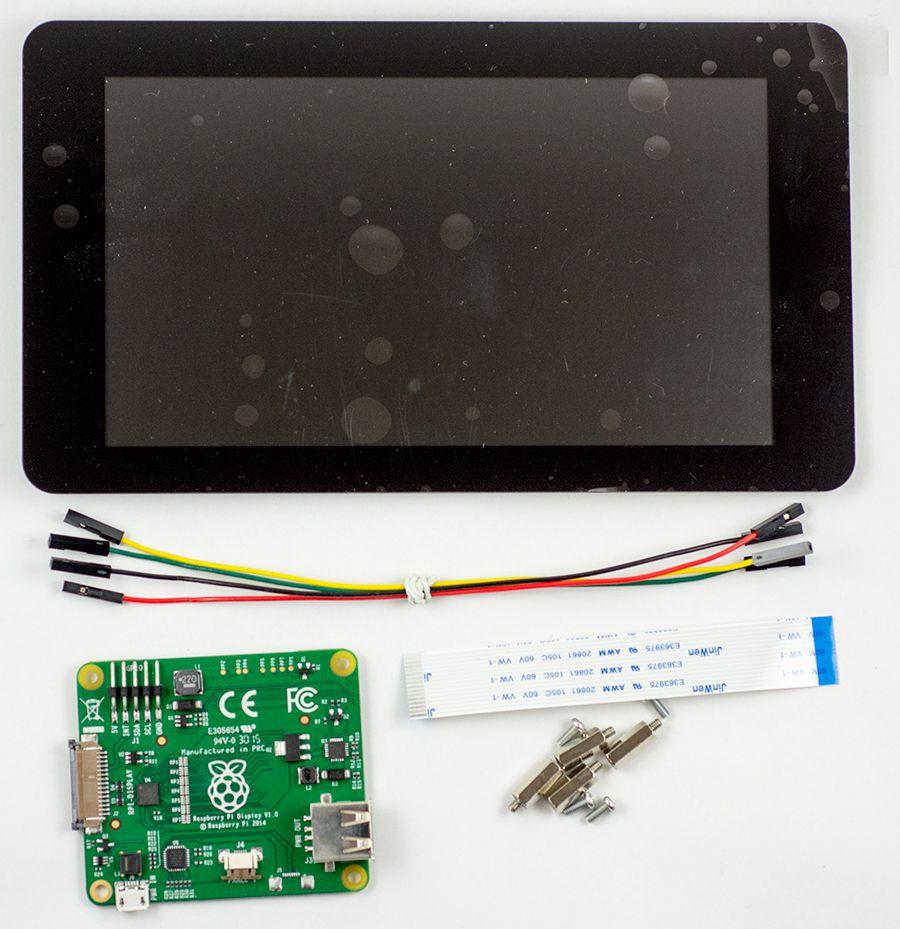

Voici tout ce que vous devriez avoir, hors de la boîte:

blank

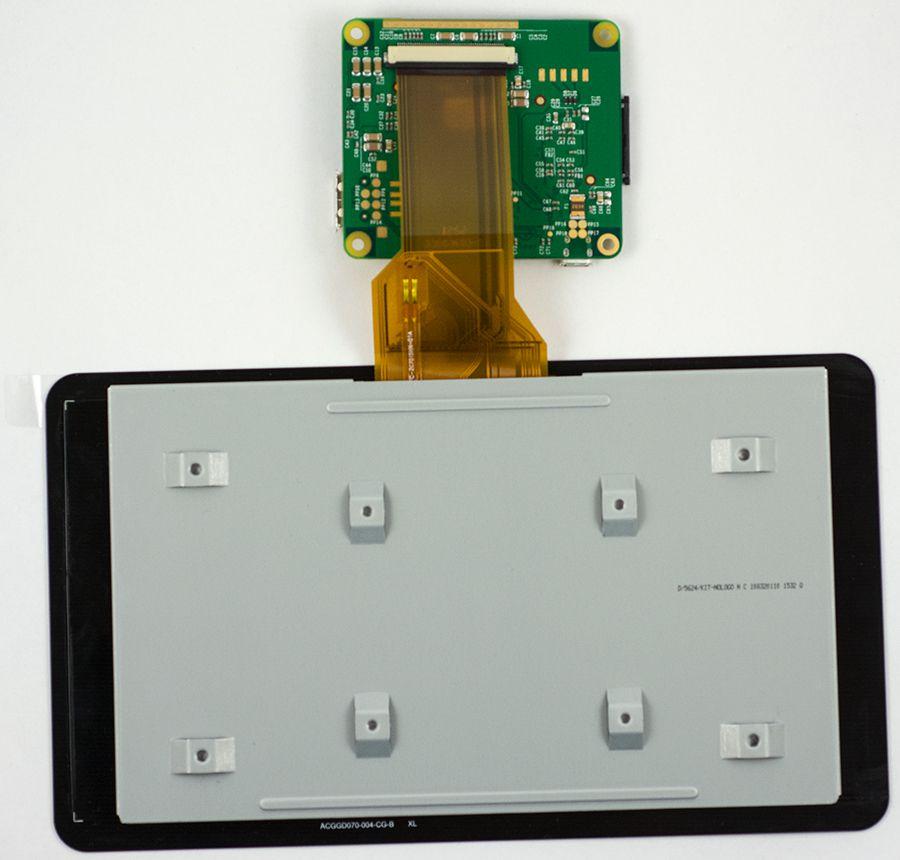

Commencez par connecter le grand câble plat de l’écran au connecteur situé sous la carte contrôleur. Vous devrez défaire soigneusement la pince avant d’insérer le câble. Assurez-vous d’appuyer sur la pince pour fixer le ruban en place.

blank

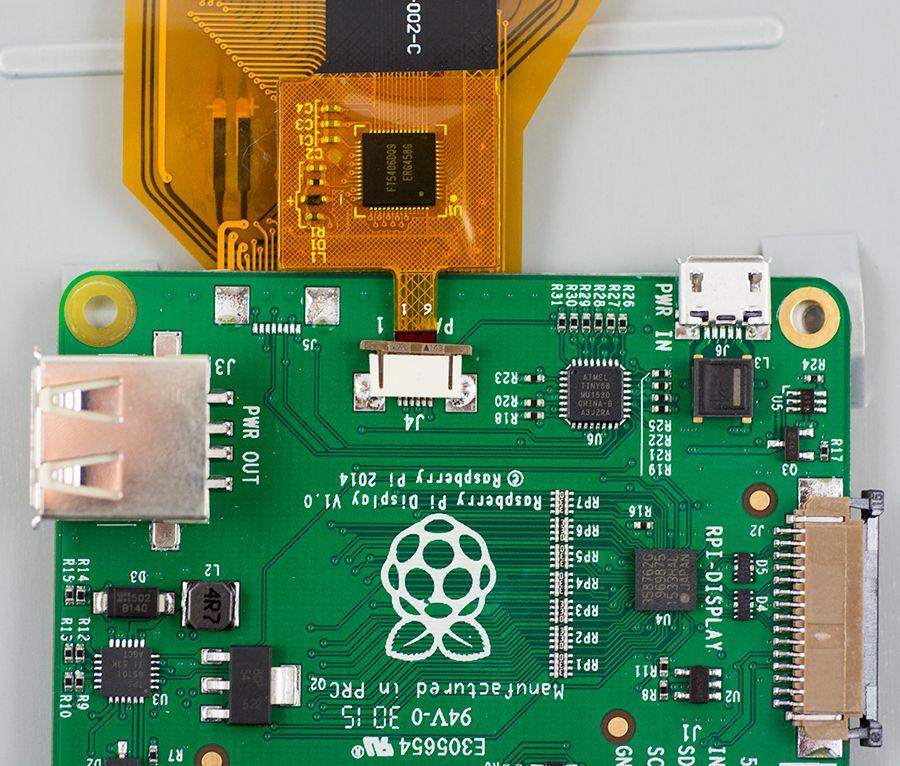

Retournez maintenant la carte contrôleur et connectez le petit câble plat de l’écran à la carte. Même principe que ci-dessus, défaire la pince, insérer le câble, presser la pince fermée pour fixer le ruban en place.

blank

blank

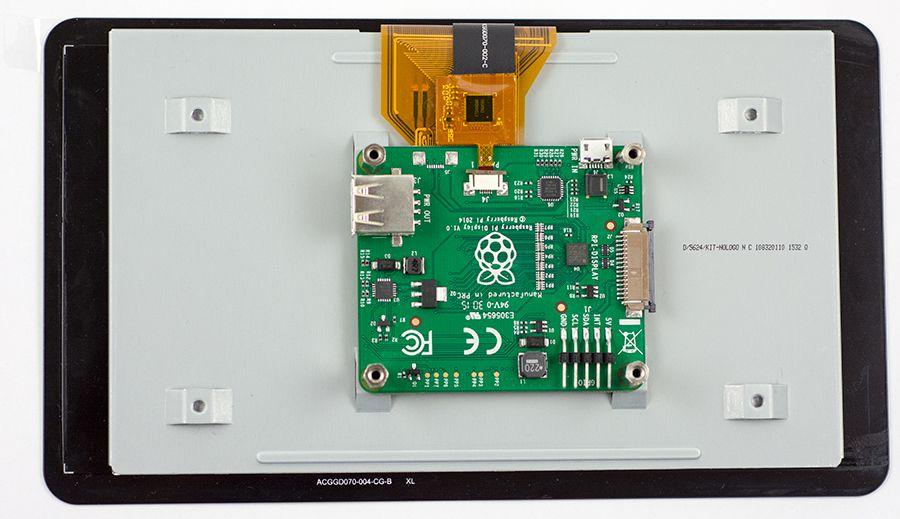

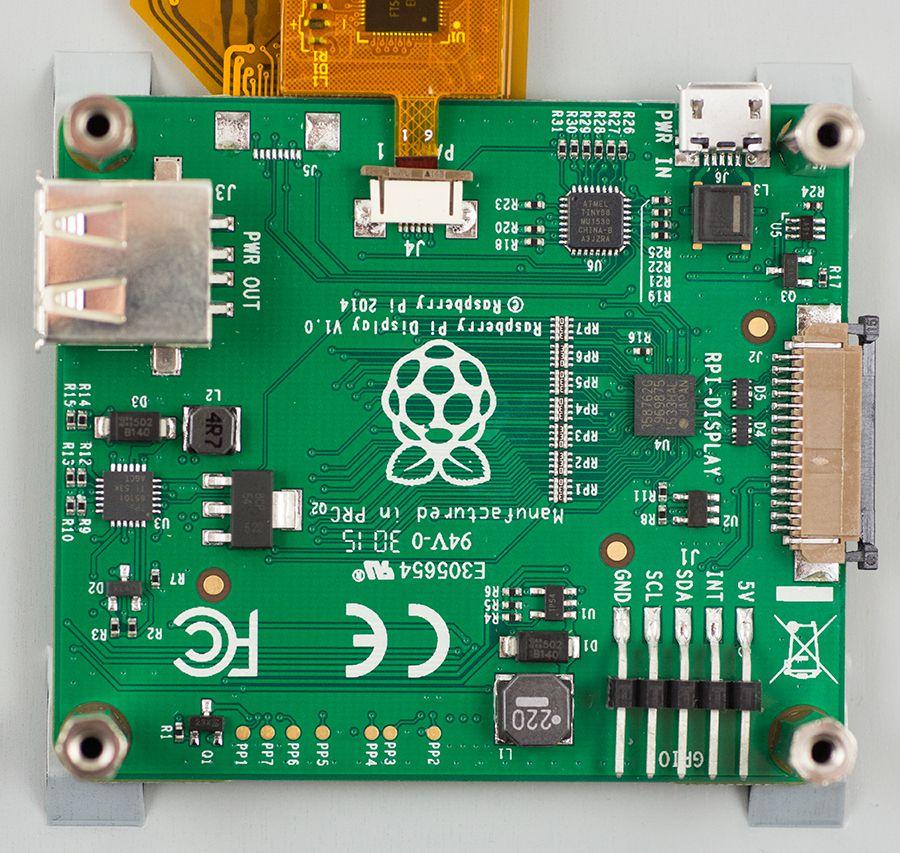

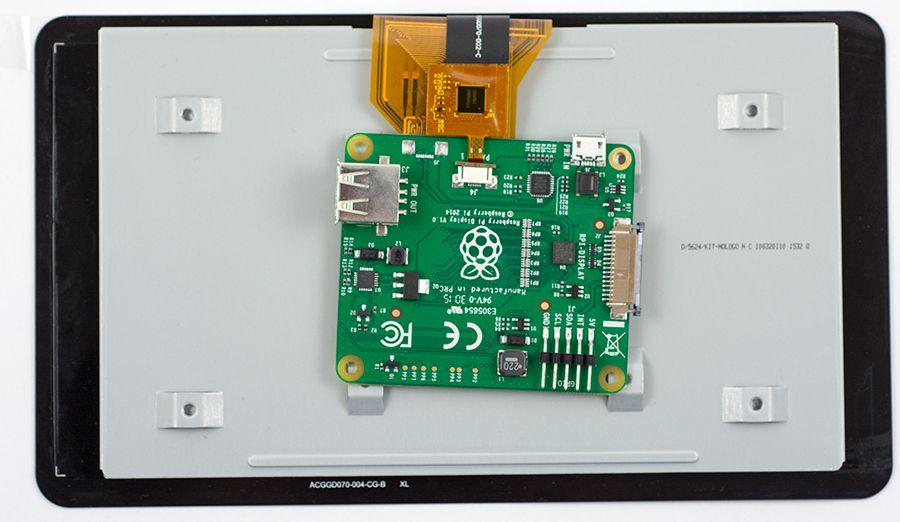

À l’aide des 4 entretoises fournies, fixez la carte contrôleur à l’écran

blank

blank

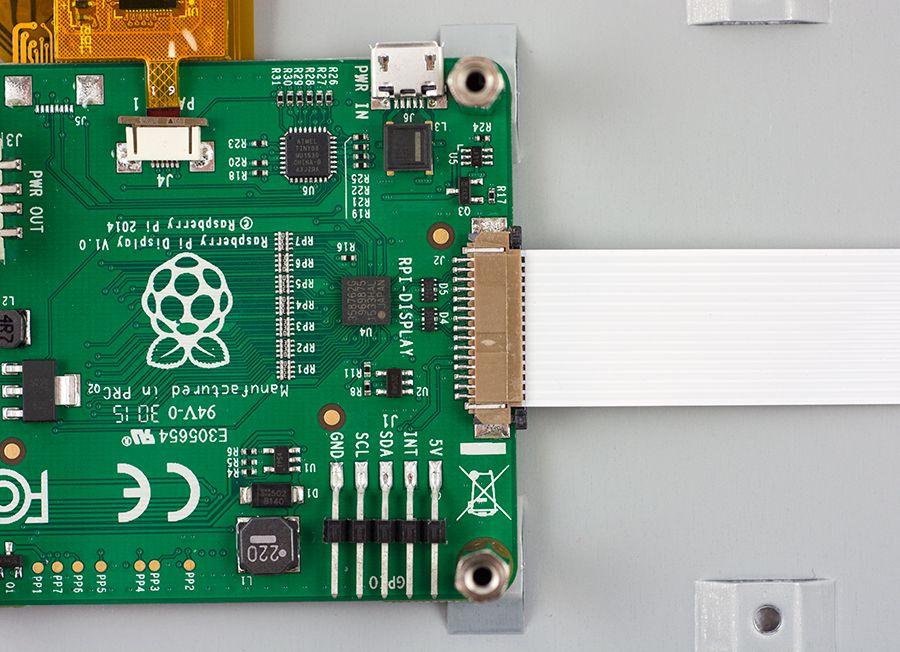

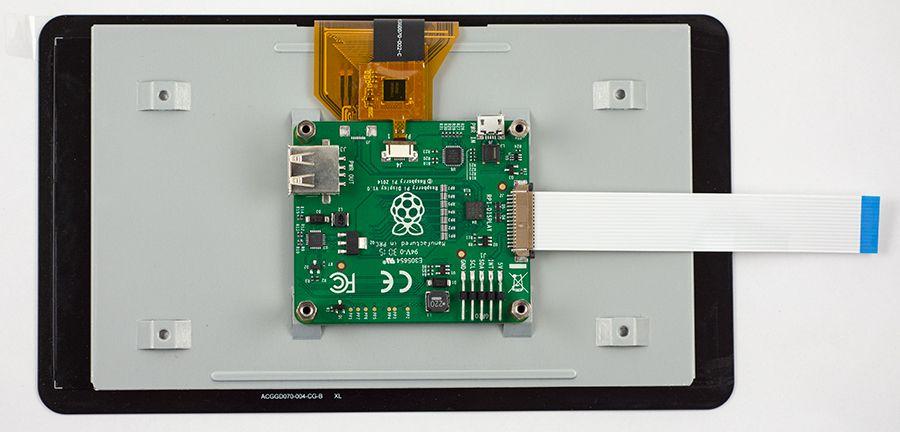

À l’aide du câble ruban blanc fourni, connectez une extrémité à la carte contrôleur, en vous assurant que cette extrémité a la languette bleue vers le bas, vers la carte (l’extrémité opposée, l’extrémité n’étant pas attachée à la carte contrôleur, devrait avoir la languette bleue face vers le haut, donc vous pouvez le voir)

blank

blank

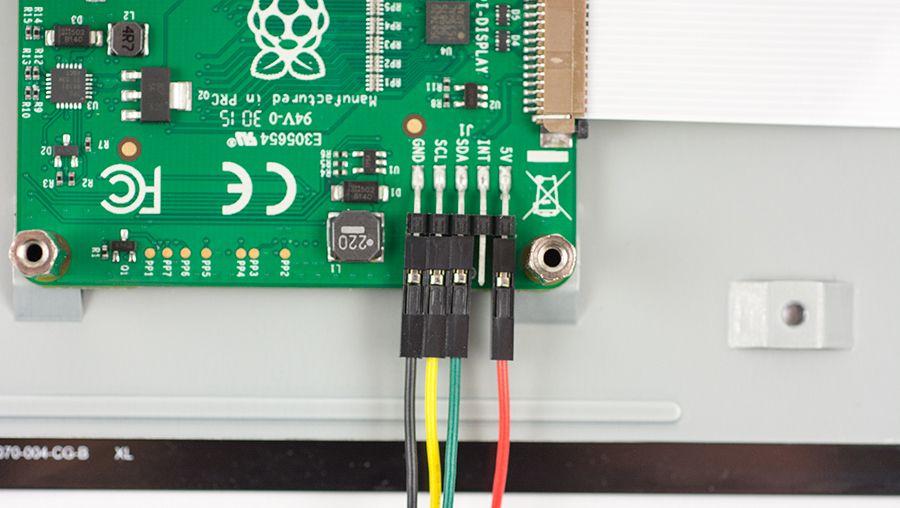

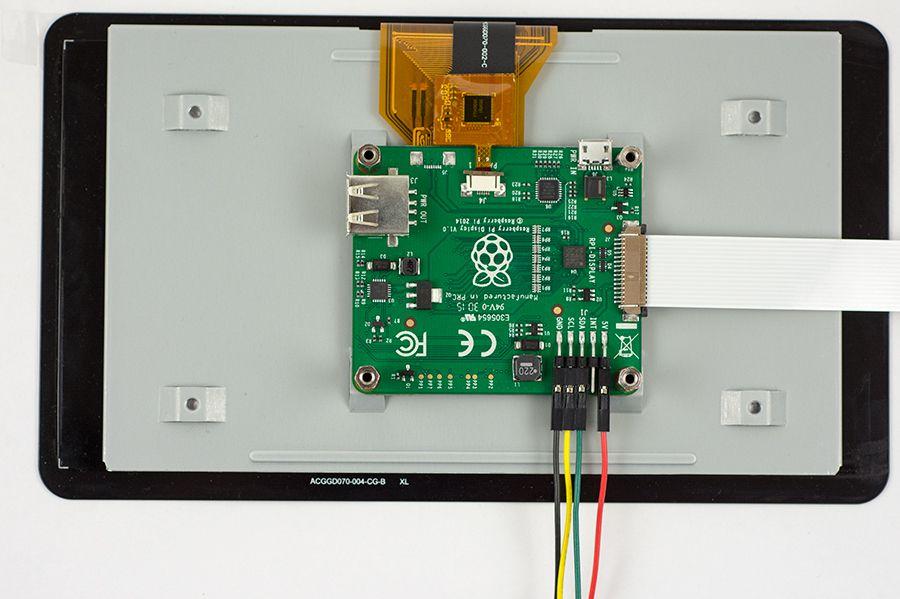

Connectez maintenant les 4 fils de cavalier fournis à la carte contrôleur.

Rouge – 5V
Noir – GND
Vert – SDA
Jaune – SCL

blank

blank

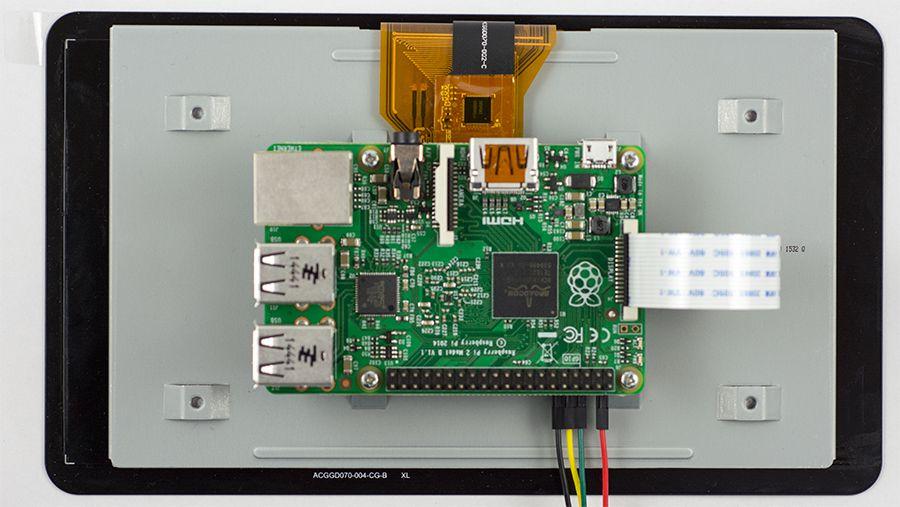

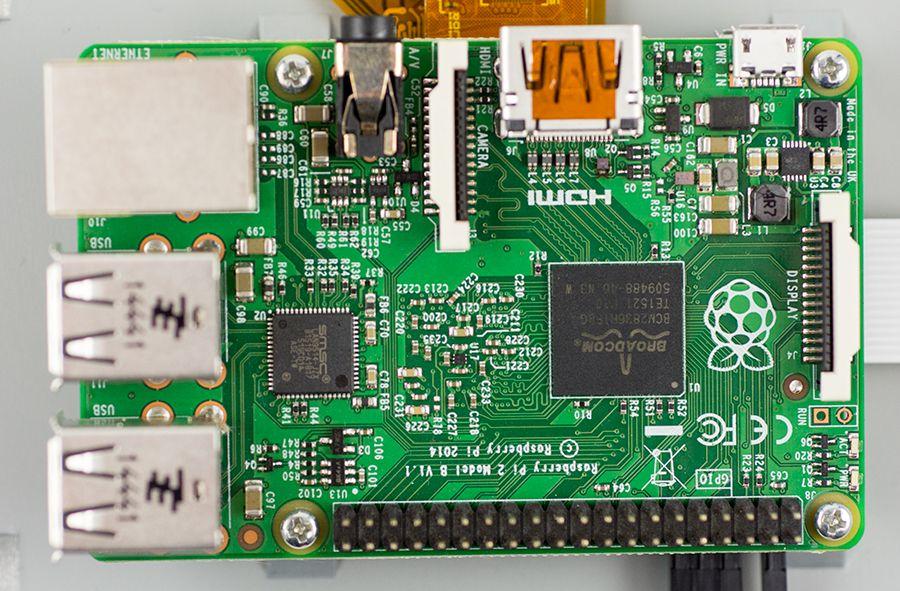

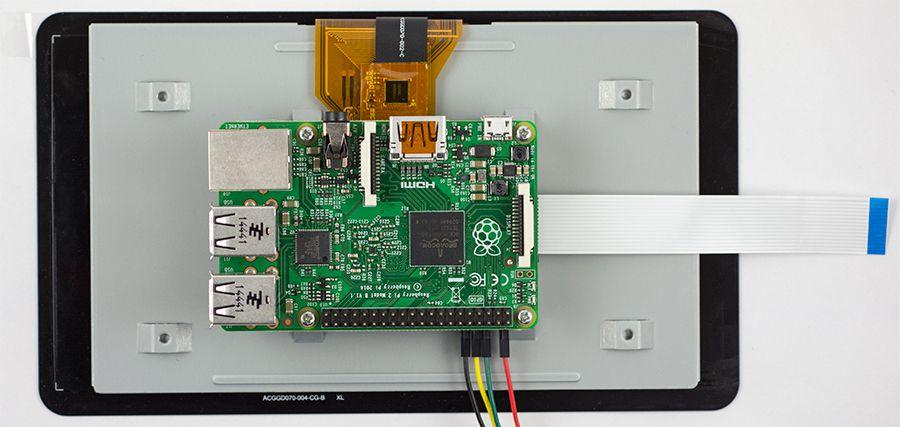

Montez le Raspberry Pi au-dessus des 4 entretoises

blank

blank

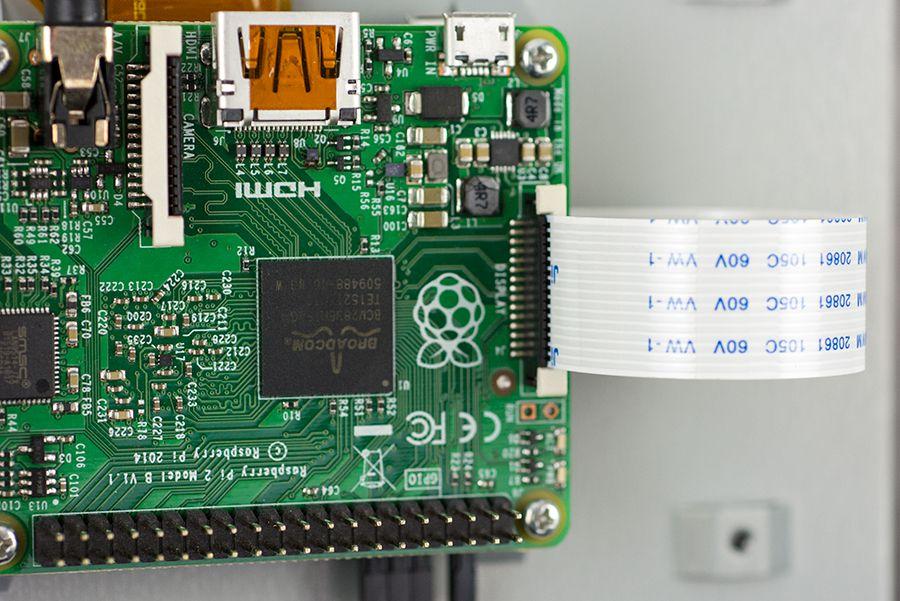

Connectez le ruban blanc au port d’affichage du Raspberry Pi

blank

blank

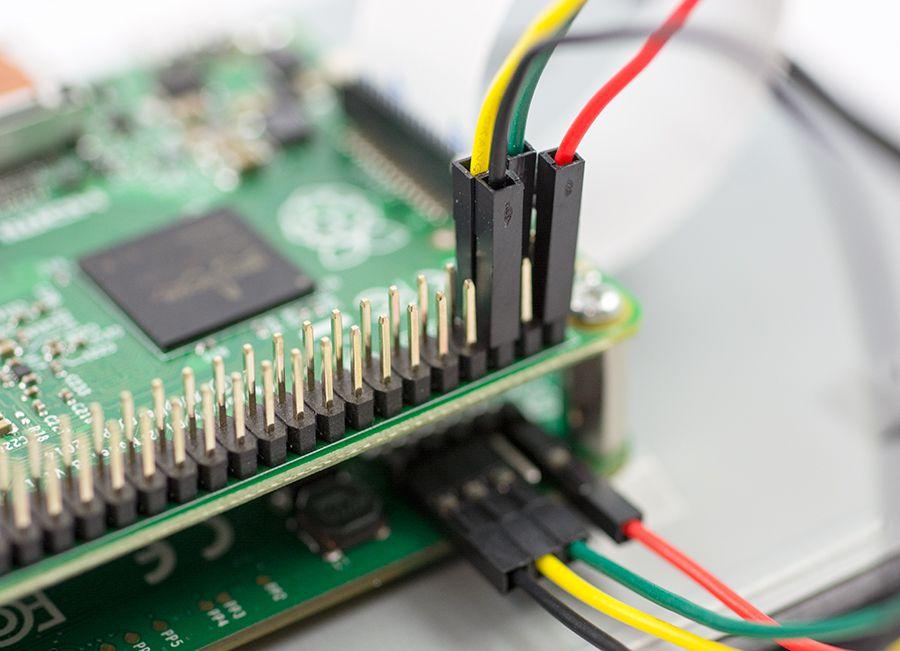

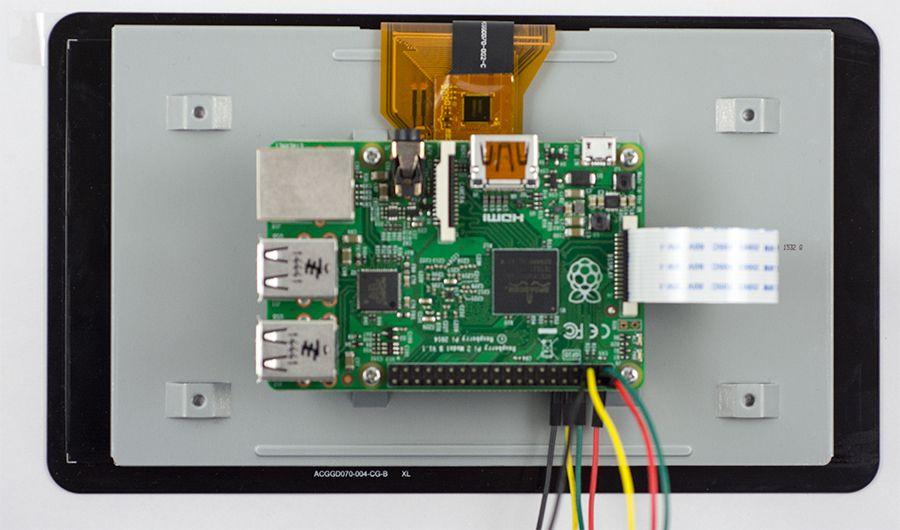

Connectez maintenant les fils de cavalier au Pi.

Rouge – Broche 2
Noir – Broche 6
Vert – Broche 3
Jaune – Broche 5

blank

blank

blank

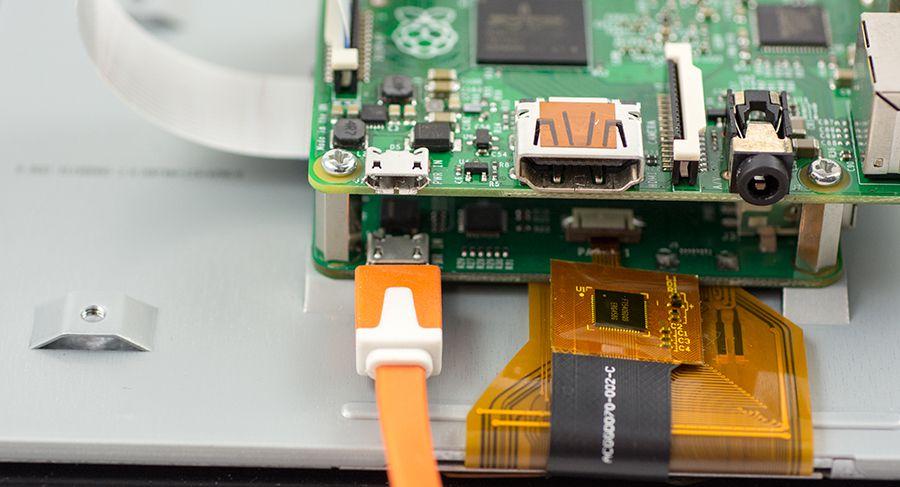

Il est maintenant temps de tout alimenter. Branchez une bonne alimentation 2A sur la carte contrôleur (la carte contrôleur alimentera votre Pi via les fils de cavalier) et c’est parti!

blank

blank
