HomePod S3 – Un compagnon Smart Desk

• Commande tactile pour les lumières et le ventilateur
• Commandes vocales hors ligne pour une utilisation mains libres
• Une interface utilisateur Web locale pour le contrôle à distance depuis un téléphone ou un ordinateur portable
• Minuterie d’étude (style Pomodoro)
• Liste de choses à faire
• Rappels de médicaments
• Affichage de la température
• Écran de verrouillage avec diapositive pour déverrouiller

• Écran tactile capacitif intégré
• Wi-Fi pour l’interface utilisateur Web locale (aucun cloud requis)
• MCU double cœur pour interface utilisateur + serveur Web + voix + capteurs
• Format compact et convivial

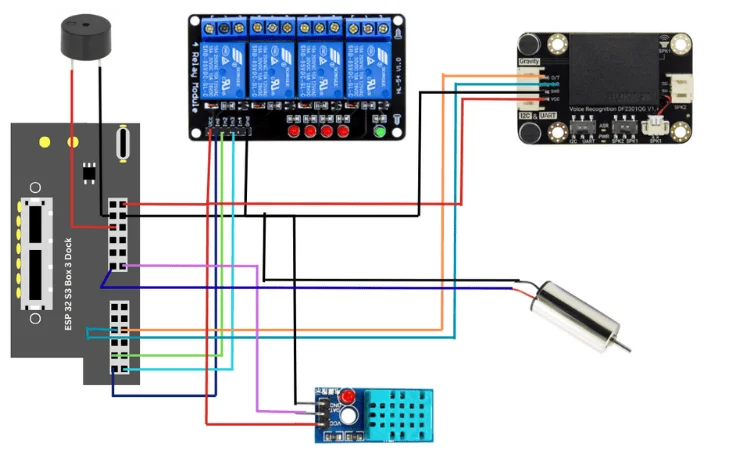

Schéma de circuit

• RX vers GPIO 44
• Émission vers GPIO 43
• Terre à Terre
• VCC à 3V

• DONNÉES vers GPIO 42
• Terre à Terre
• VCC à 3V

• IN1 vers GPIO 10
• IN2 vers GPIO 14
• IN3 vers GPIO 13
• VCC à 3V
• Terre à Terre

• IN1 vers GPIO 10
• IN2 vers GPIO 14
• IN3 vers GPIO 13
• VCC à 3v
• Terre à Terre

• Borne positive du moteur au GPIO 21
• Borne négative du moteur à GND

• Émission vers GPIO 44
• RX vers GPIO 43
• Terre à Terre
• VCC à 3v

• Données vers GPIO 42
• VCC à 3v
• Terre à Terre

Étape 6 : Connectez le buzzer (alertes et notifications)

• Borne positive du buzzer au GPIO 41
• Borne négative du buzzer à GND

• Réveillez le module en utilisant le mot de réveil par défaut
• Dire « Apprendre le mot d’éveil » pour entraîner une commande de réveil personnalisée (facultatif)
• Suivez les invites vocales pour enregistrer votre nouveau mot de réveil
• Dire « Apprendre le mot de commande » pour démarrer l’entraînement aux commandes de contrôle
• (par exemple, « Allumer un », « Vitesse du ventilateur trois », « Minuterie d’ouverture »)
• Répétez chaque commande lorsque vous y êtes invité (2 à 3 fois)
• Dire « Quitter l’apprentissage » terminer la formation

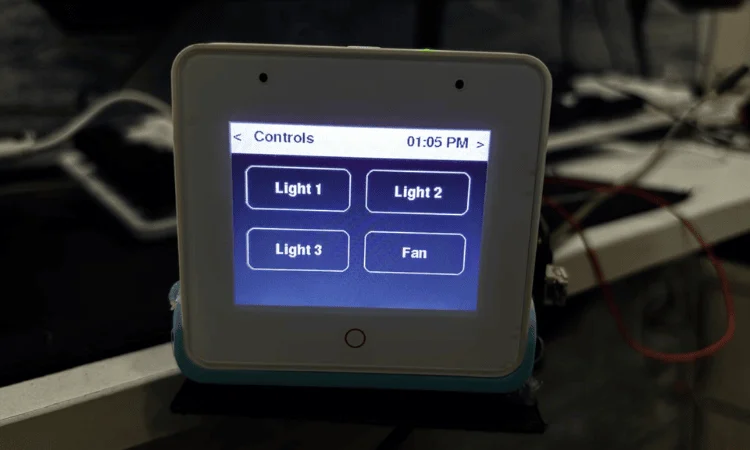

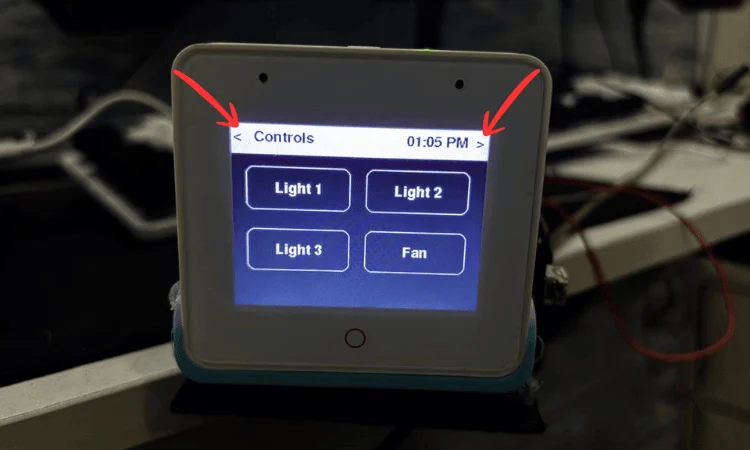

• Écran du contrôleur

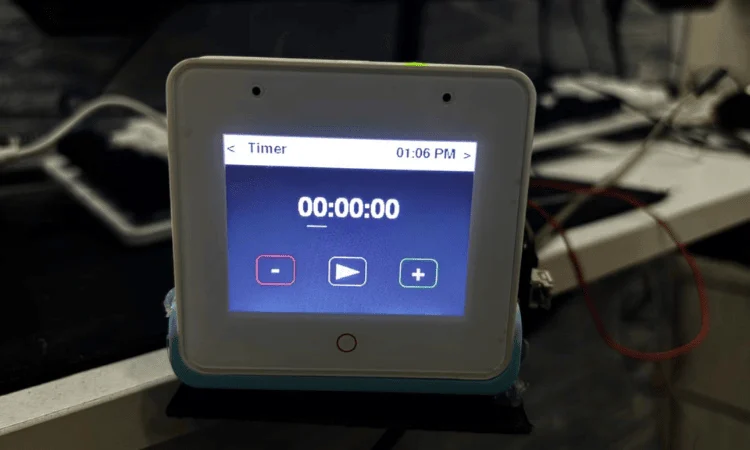

• Écran de minuterie

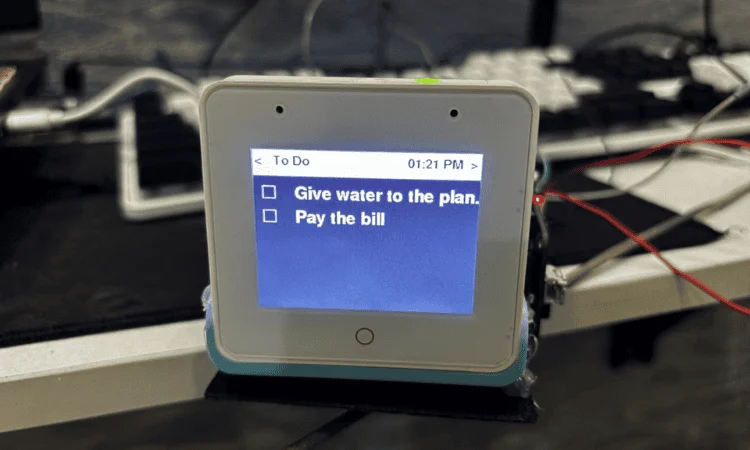

• Écran de liste de tâches

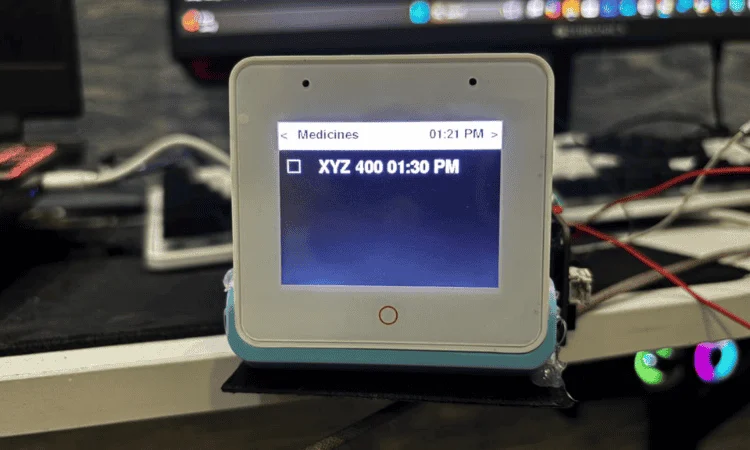

• Écran de liste de médicaments

• Commandes Lumière 1, Lumière 2, Lumière 3 ON/OFF
• Contrôle le ventilateur ON/OFF

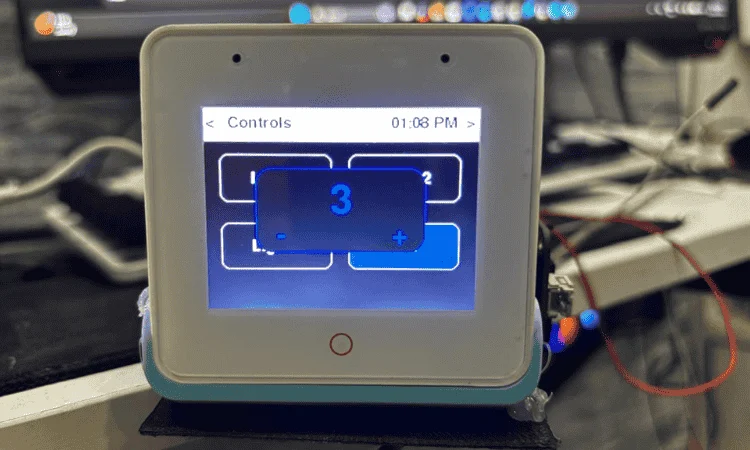

• Appuyez deux fois sur l’icône du ventilateur : une fenêtre contextuelle apparaît
• Utilisez + et – pour augmenter ou diminuer la vitesse du ventilateur

• Régler l’heure au format HH:MM:SS
• +/- ajuste les heures, les minutes, les secondes
• Lecture/Pause pour démarrer et arrêter la minuterie

À la fin du chronomètre :

• Le buzzer sonne

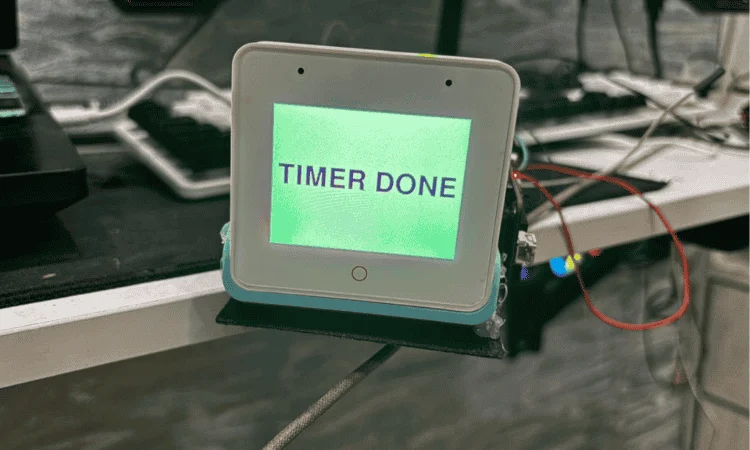

• L’écran Big Timer DONE apparaît

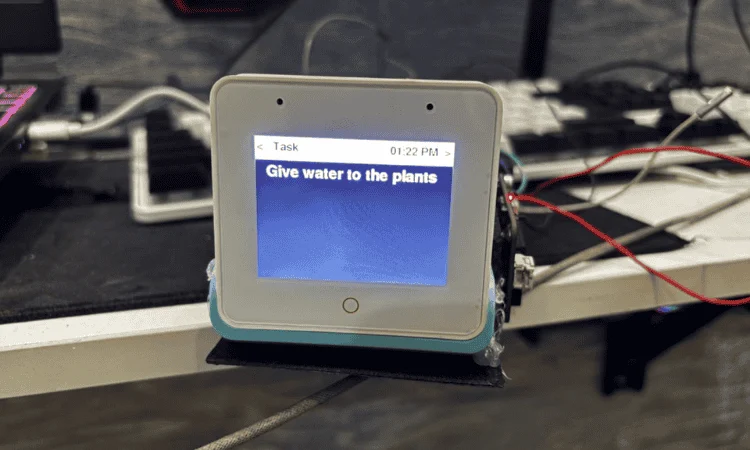

Écran de liste de tâches

• Les tâches ajoutées depuis l’interface utilisateur Web apparaissent ici
• Appuyez sur n’importe quelle tâche pour afficher le texte intégral
• La case à cocher sur le côté supprime la tâche (tâche terminée)

Écran de liste de médicaments

• Les médicaments ajoutés depuis l’interface utilisateur Web apparaissent ici
• Cocher la case arrête les rappels supplémentaires pour cette dose

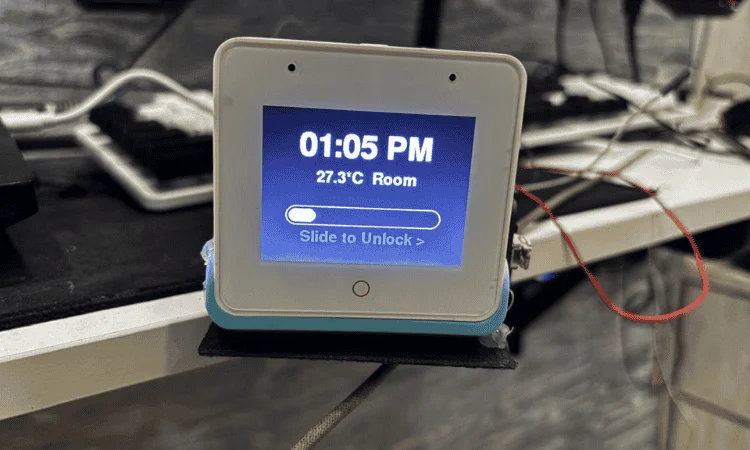

Écran de verrouillage

• Verrouillage automatique après inactivité
• Affiche l’heure, la température, faites glisser pour déverrouiller
• Réveillez-vous par le toucher ou la voix

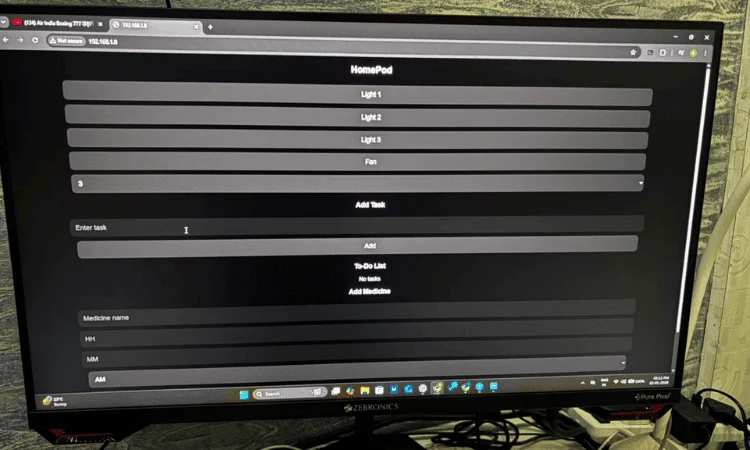

Interface utilisateur Web (tableau de bord Web local)

Commandes d’éclairage et de ventilateur

• Lumière 1, Lumière 2, Lumière 3 ON/OFF
• Ventilateur marche/arrêt
• Vitesse du ventilateur réglée via le menu déroulant

Ajouter une section de tâches

• Ajouter des tâches (max 5 tâches)
• Le bouton D supprime une tâche
• Les modifications se synchronisent instantanément sur l’appareil

Section Liste des médicaments

• Ajouter le nom du médicament + l’heure + AM/PM
• Ajouter un bouton pour enregistrer
• Le bouton D supprime le médicament
• Synchronisation en temps réel avec l’appareil

#include
#include
#include
#include
#include
#include "DFRobot_DF2301Q.h"

#define LGFX_ESP32_S3_BOX_V3
#include

#define GPIO_LIGHT1 10
#define GPIO_LIGHT2 14
#define GPIO_LIGHT3 13

#define FAN_PWM_PIN 21

#define BUZZER_PIN 41

#define DHTPIN 42

#define ASR_RX 44
#define ASR_TX 43

enum Screen { SCREEN_MAIN, SCREEN_TIMER, SCREEN_TASKS, SCREEN_TASK_DETAIL, SCREEN_MEDICINES };
Screen currentScreen = SCREEN_MAIN;

• drawMain() : Lumières et ventilateur
• drawTimer() : minuterie d’étude
• drawTasks() : liste de tâches
• drawTaskDetail() : vue complète des tâches
• drawMedicines() : rappels de médicaments
• drawLockScreen() : Horloge + Température + glisser pour déverrouiller

if(lcd.getTouch(&x, &y)) { ... }

• Boutons pour basculer les lumières et le ventilateur
• Appuyez deux fois pour ouvrir la fenêtre contextuelle de vitesse du ventilateur.
• Les valeurs de la minuterie sont ajustées
• Les tâches sont sélectionnées ou supprimées
• Le curseur de l’écran de verrouillage déverrouille l’interface utilisateur

uint8_t cmd = asr.getCMDID();
if(cmd){
 handleVoiceCommand(cmd);
}

ledcAttach(FAN_PWM_PIN, FAN_PWM_FREQ, FAN_PWM_RES);

case 1: duty = 51;   // 20%
case 2: duty = 102;  // 40%
case 3: duty = 153;  // 60%
case 4: duty = 204;  // 80%
case 5: duty = 255;  // 100%

WebServer server(80);

• /11, /12, //13 – Basculer les lumières
• /fan – Activer/désactiver le ventilateur
• /speed?val=3 – définir la vitesse du ventilateur
• /add, /deltask – gérer les tâches
• /addmed, /delmed – gérer les médicaments
• /status – État JSON en direct

• Utilise millis() pour le compte à rebours
• Montre grand MINUTERIE TERMINÉE écran
• Joue une alerte sonore

Rappel de médicaments :

• Synchronisation de l’heure NTP
• Vérifie toutes les quelques secondes
• Déclenche popup + buzzer
• Fenêtre contextuelle de fermeture automatique
• Permet de marquer le médicament comme pris

if(!isLocked && millis() - lastUserInteraction > 10000){
 isLocked = true;
}

• Heure (NTP)
• Température ambiante (DHT11)
• Glisser pour déverrouiller l’interface utilisateur

• Gérer les requêtes Web
• Lire les commandes vocales
• Minuterie de mise à jour
• Vérifier l’heure des médicaments
• Lire la température
• Toucher la poignée
• Écran de verrouillage automatique
• Actualiser l’interface utilisateur
