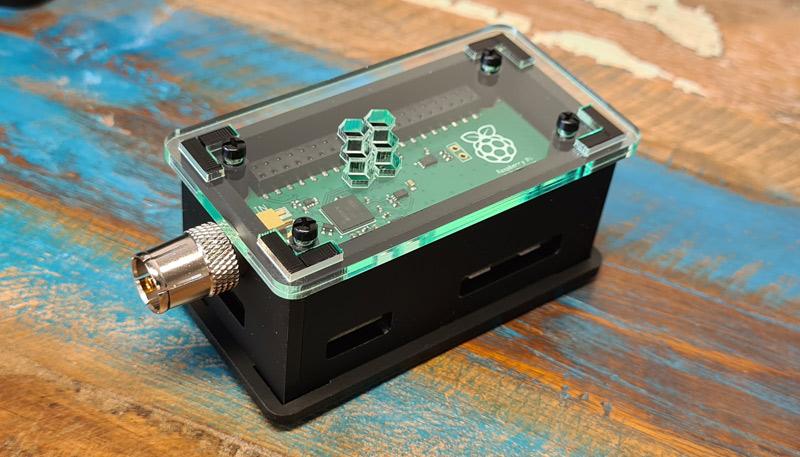

Étui TV HAT pour Raspberry Pi Zero Guide d’assemblage

Comment assembler notre Housse TV HAT pour Raspberry Pi Zero! Si vous avez la version Raspberry Pi 4 de ce boîtier, vous voudrez plutôt ce guide.

De quoi as-tu besoin

  • Raspberry Pi Zero WH
  • CHAPEAU TV Raspberry Pi
  • Coque TV HAT pour Raspberry Pi Zero

1. Les pièces découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage (c’est * très * thérapeutique), il suffit de le décoller

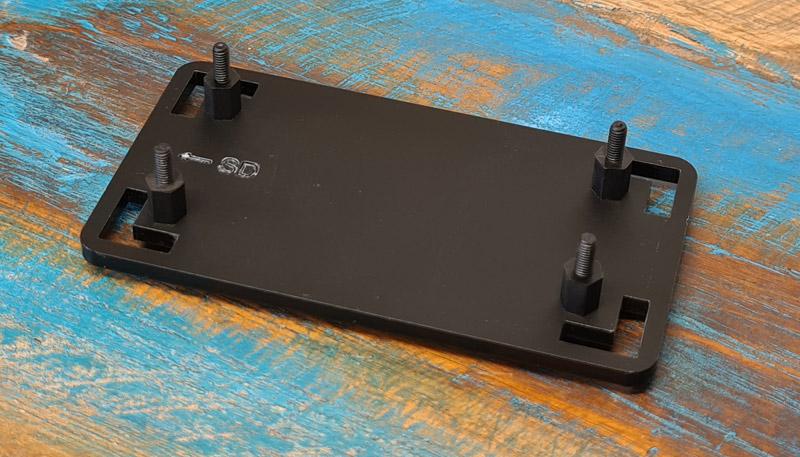

2. À l’aide des vis noires, fixez les plus petites entretoises m / f de 5 mm à la plaque inférieure du boîtier.

blank

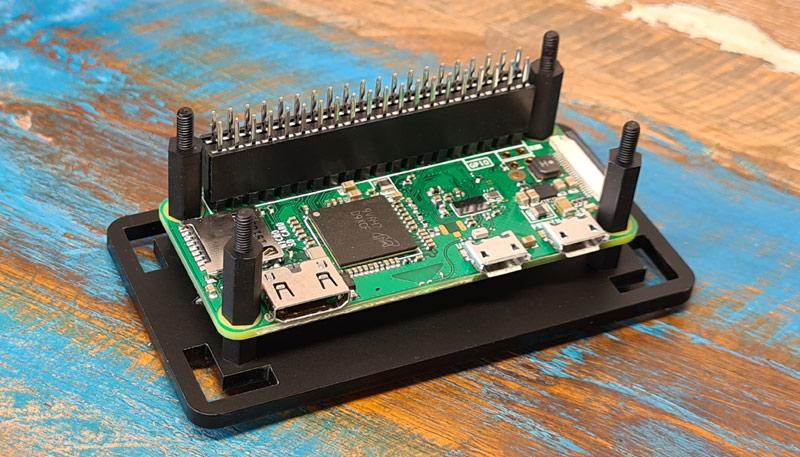

3. Placez votre Raspberry Pi Zero au-dessus de ces supports avec la carte SD au-dessus de la découpe SD et attachez les entretoises m / f les plus hautes avec l’en-tête GPIO inclus avec votre TV HAT

blank

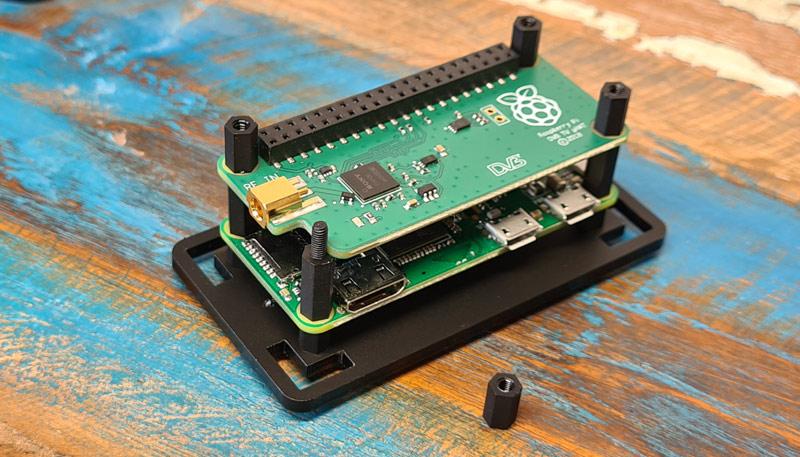

4. Fixez votre Raspberry Pi TV HAT et fixez-le avec les 4 entretoises f / f restantes. Comme on le voit ci-dessous, le PCB TV HAT a une forme étrange, faites cette dernière impasse en dernier et serrez-le de manière à pincer le PCB.

blank

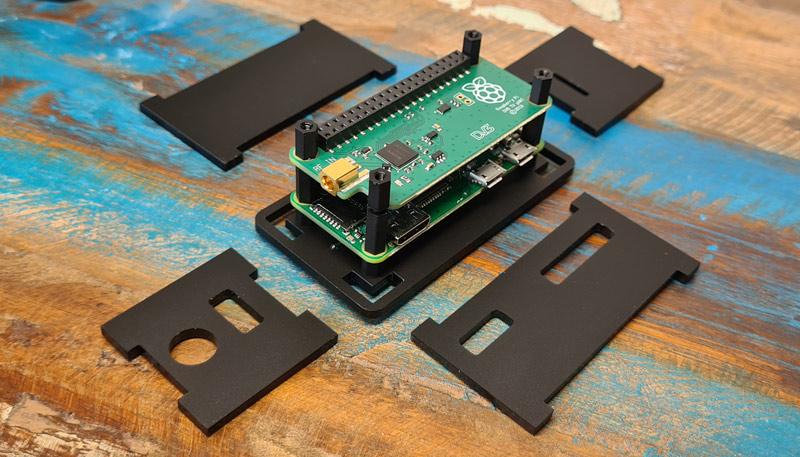

5. L’assemblage des pièces latérales est agréable et facile – ils seront desserrés au début, mais ne vous inquiétez pas, le couvercle et les vis sur le dessus maintiennent le boîtier bien ensemble.

blank

6. Fermez le boîtier et vissez-le avec les vis noires restantes.

blank

Alto! Cas complet!

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de stress et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de produits de nettoyage inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.
