Ce guide vous montrera comment assembler le boîtier de la caméra PIR pour le Raspberry Pi 4 ou 3. Tout ce dont vous aurez besoin est un simple tournevis cruciforme.

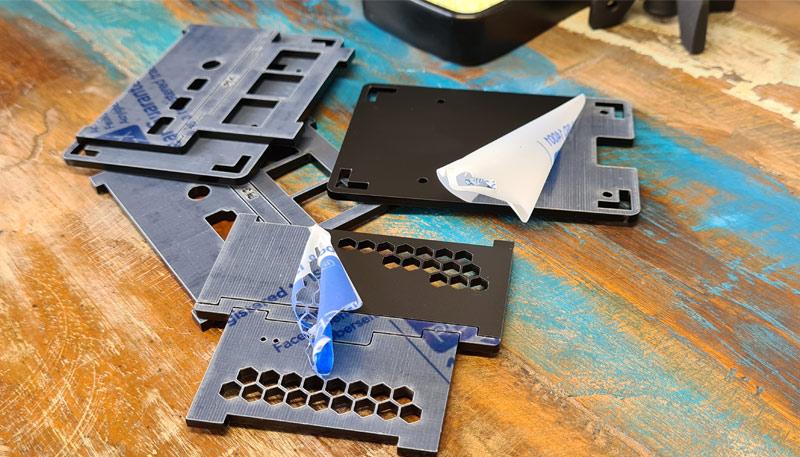

Étape 1 – Sortez les panneaux latéraux de leurs supports. N’oubliez pas de décoller le revêtement protecteur en plastique de toutes les pièces.
Deux panneaux latéraux sont inclus dans le pack sur lesquels sont gravés «Pi3» ou «Pi4» sur la section des déchets. Choisissez le bon ensemble de panneaux pour votre planche et gardez l’autre à l’écart pour éviter toute confusion

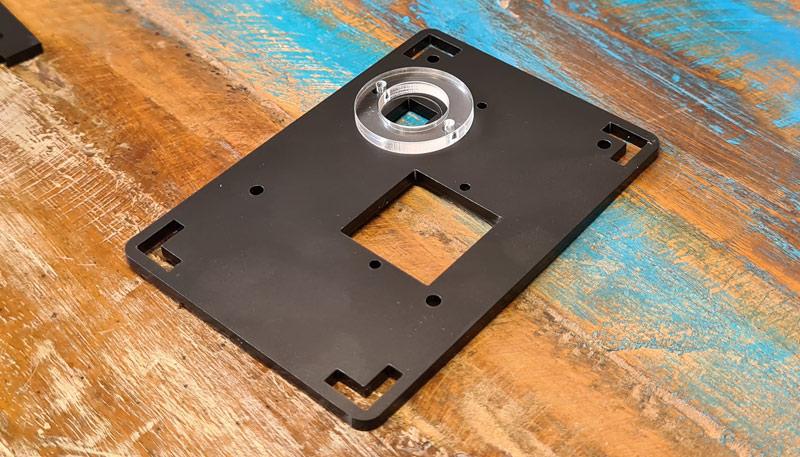

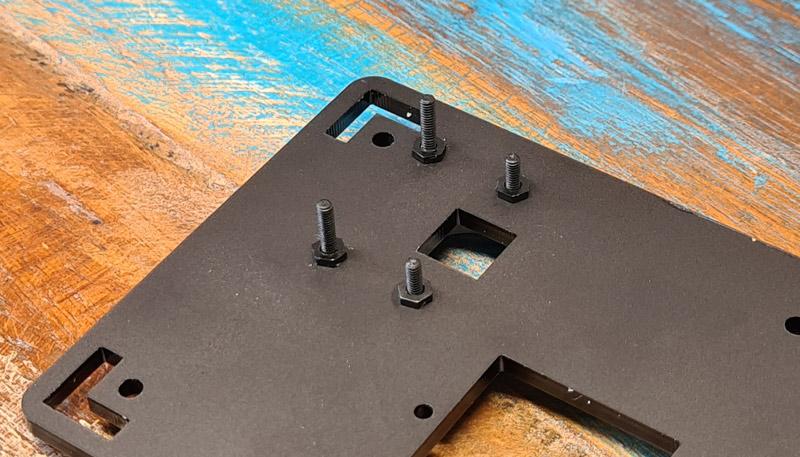

Étape 2 – Nous allons éliminer la partie délicate, fixer le protecteur d’objectif transparent en place avec les longs boulons M2 et quatre écrous. Ces écrous serviront d’entretoise sur laquelle votre carte de caméra pourra s’asseoir.

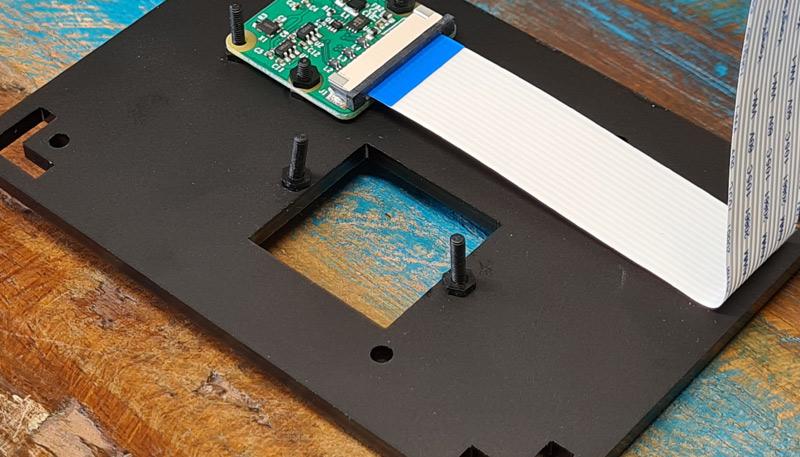

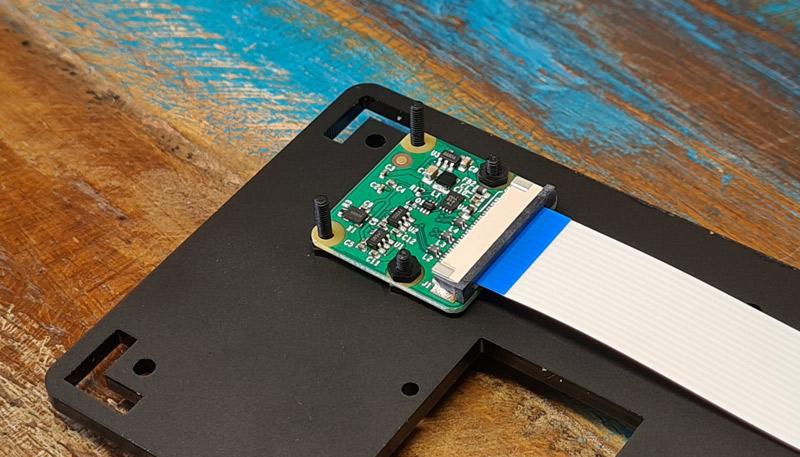

Étape 3 – place ton Caméra Raspberry Pi sur le dessus et verrouiller en place avec 4 autres écrous. Ne vous inquiétez pas si vous avez des restes, nous avons inclus des extras dans votre pack de pièces.

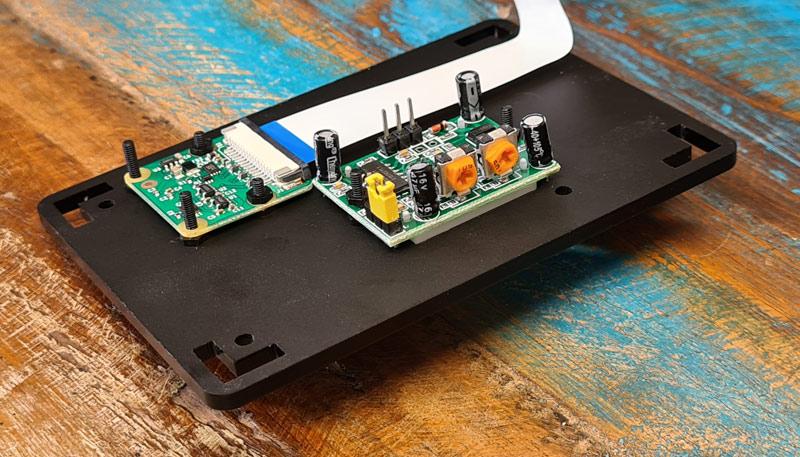

Étape 4 – Répétez de nouveau pour le capteur PIR, en utilisant à nouveau 2x écrous M2 comme entretoise sur laquelle la carte du capteur doit reposer. Fixez le PIR avec les écrous restants. Nous vous conseillons d’avoir les broches d’en-tête PIR du côté le plus proche du câble de la caméra.

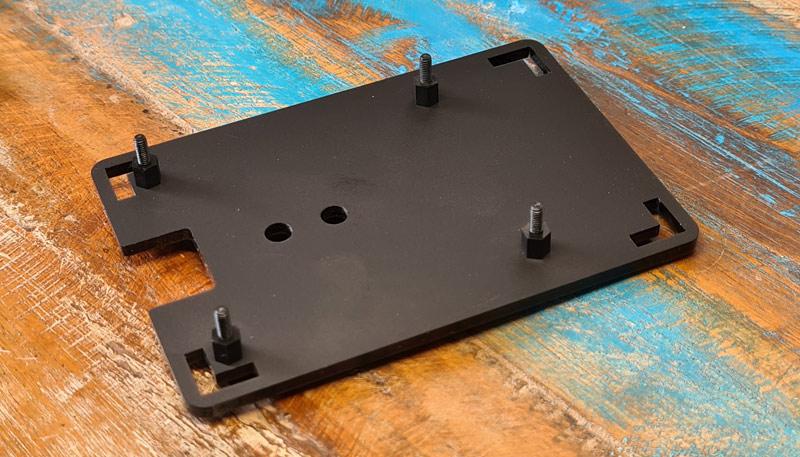

Étape 5 – Utilisez 4 vis M2,5 pour fixer les plus petites entretoises M / F à la couche de base du boîtier. (Important! Si vous montez ce boîtier sur un mur à l’aide de l’un de nos supports de montage mural, vous voudrez consulter rapidement ce guide)

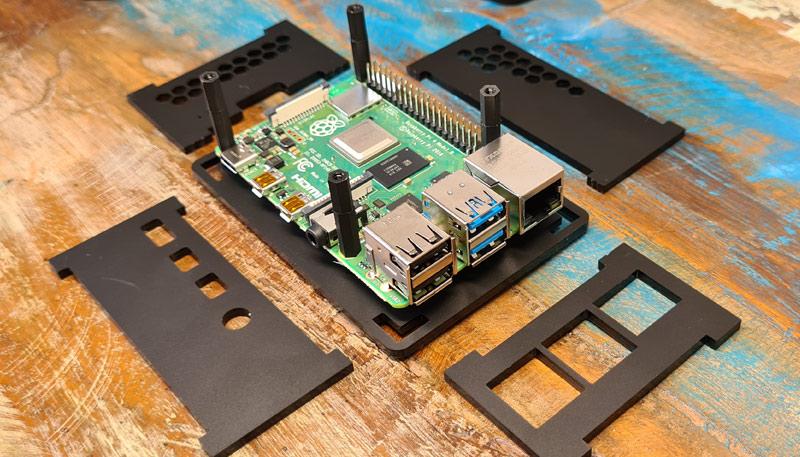

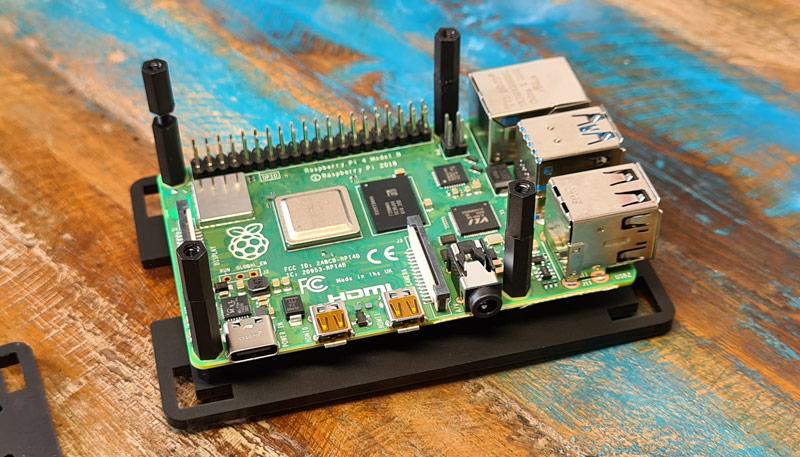

Étape 6 – Ajoutez votre Raspberry Pi 4 modèle B et empilez les impasses restantes. Ce boîtier est extra-haut pour accueillir le capteur PIR et les câbles de la caméra.
Étape 7 – Arrêt au stand! Voici une photo pratique pour vous montrer comment les panneaux latéraux s’emboîtent. Chaque panneau a un ensemble de pieds légèrement cahoteux (d’où nous les avons sortis des panneaux), n’ayez crainte – ceux-ci vont dans la base et ne seront donc pas vus.

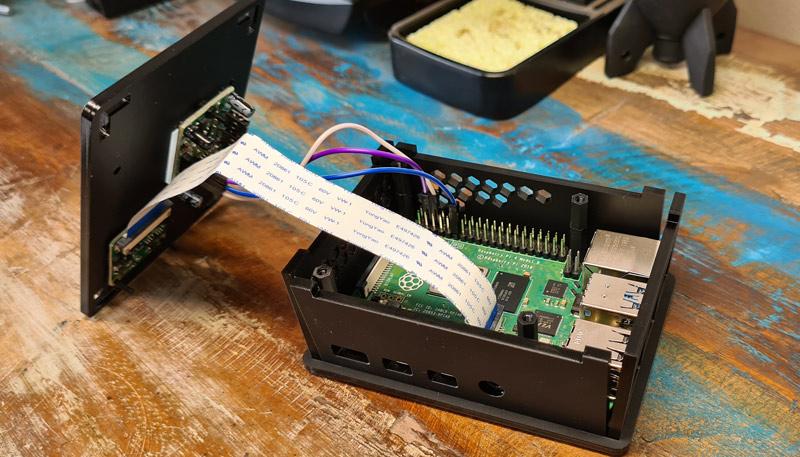

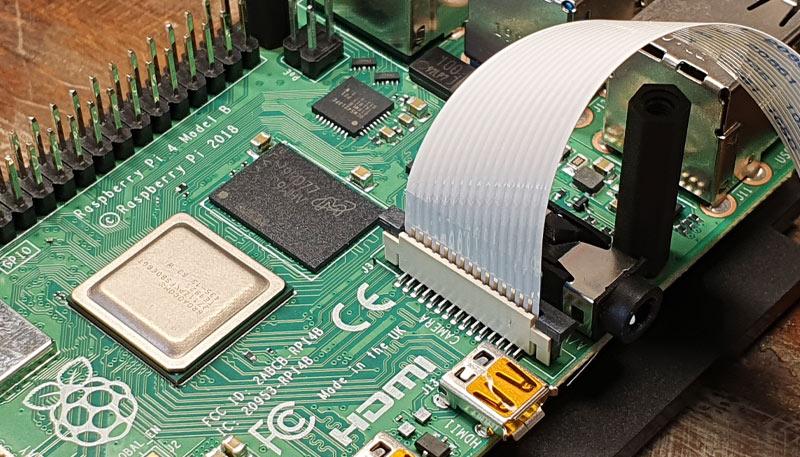

Étape 8 – Le moment est venu de connecter le câble ruban de votre caméra Raspberry Pi, assurez-vous de l’avoir connecté dans le bon sens.

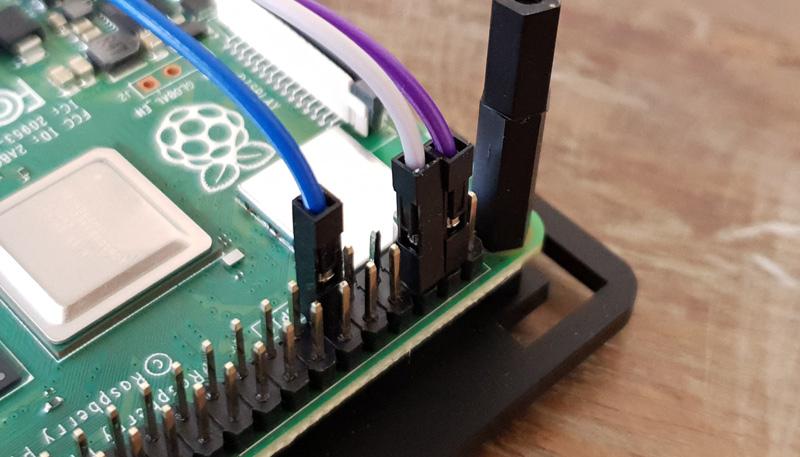

Étape 9 – Nous allons maintenant connecter les câbles du capteur PIR. Trois câbles sont inclus dans votre kit, qui doivent connecter votre capteur aux broches 5V, GND et GPIO 17 du Raspberry Pi.
Dans l’image ci-dessous, nous avons retiré le couvercle du capteur PIR pour vous montrer les étiquettes de connexion des broches face au côté des broches. Ceux-ci doivent être connectés comme suit:
| Broche PIR | Broche Raspberry Pi |
| Broche gauche (« GND ») | Broche physique 6 (broche GND) |
| Broche centrale (« OUT ») | Broche physique 11 (GPIO 17) |
| Broche droite (« VCC ») | Broche physique 4 (5 V) |
Étape 10 – Mettez en place vos panneaux latéraux un par un. Si le panneau latéral USB est serré, desserrez un peu les entretoises pour mettre le panneau en place, puis resserrez-le.

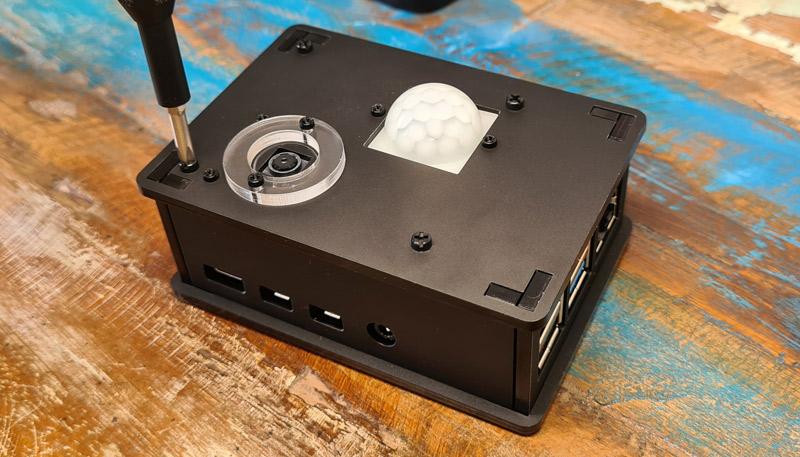

Étape 11 – Mettez maintenant le couvercle en place et fixez-le avec les deux vis restantes
Travail accompli! Maintenant, dirigez-vous vers notre page dédiée GitHub pour les instructions de configuration et les exemples de code.
