Guide d’assemblage du boîtier PoE HAT pour Raspberry Pi

Comment assembler notre PoE HAT Case pour Raspberry Pi 4!

Notez s’il vous plaît les images de ce guide sont pour la version précédente du boîtier TV HAT (mise à jour très bientôt!) mais l’assemblage global est le même.

De quoi as-tu besoin

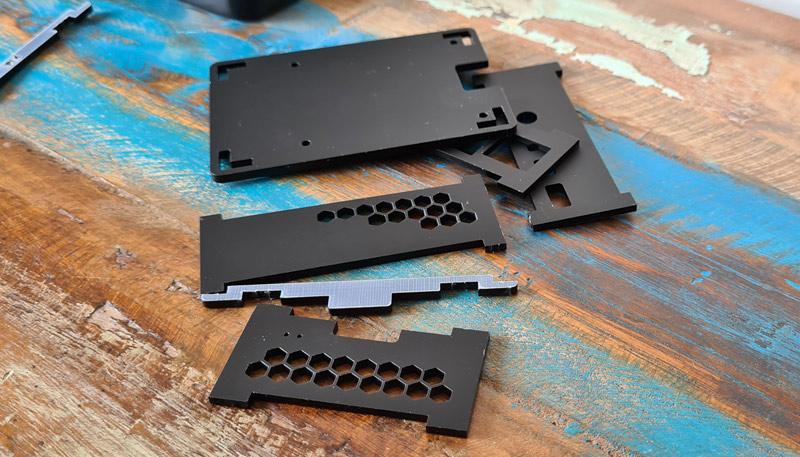

1. Les pièces découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage (c’est * très * thérapeutique), il suffit de le décoller

blank

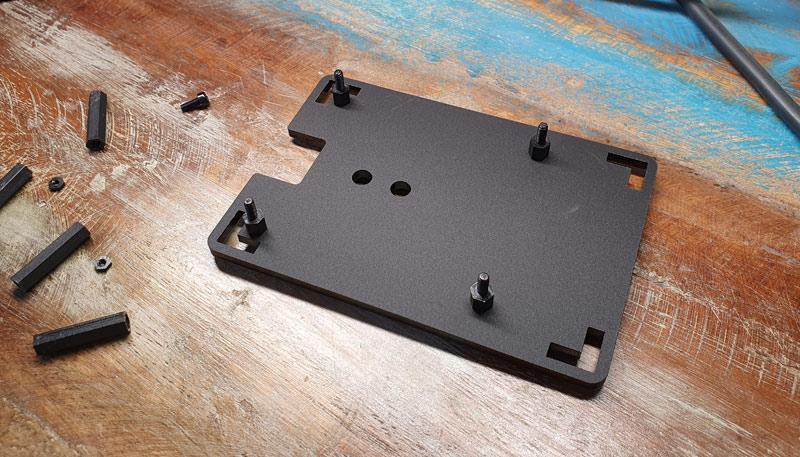

2. À l’aide des vis noires, fixez les entretoises 5 mm m / f à la plaque inférieure du boîtier (ce kit utilise également des entretoises 6 mm m / f, alors assurez-vous que vous utilisez les 4 plus courtes!)

blank

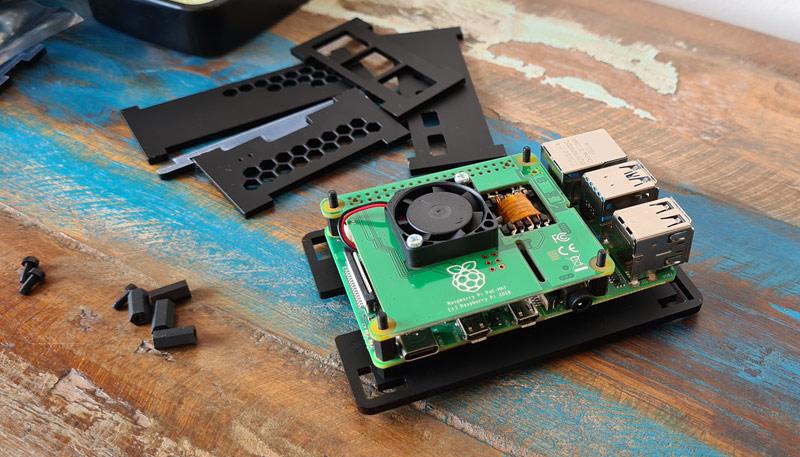

3. Placez votre Raspberry Pi 4 Model B sur ces supports avec la carte SD au-dessus de la découpe SD et fixez les entretoises 6 mm m / f et placez votre HAT PoE sur le dessus.

blank

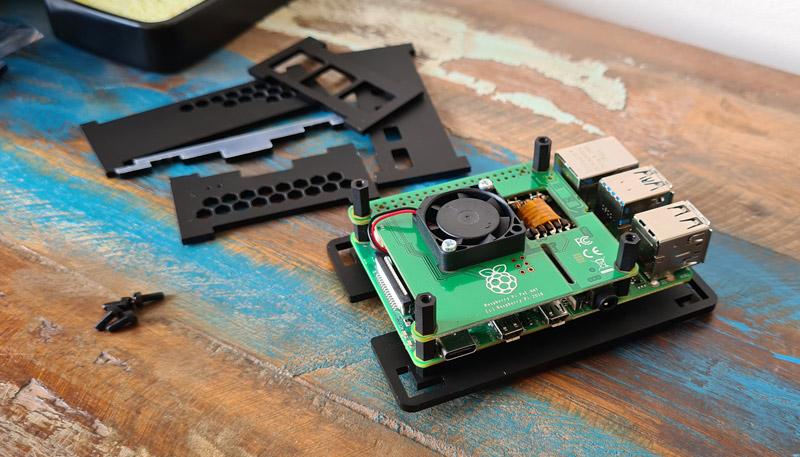

4. Ensuite, ajoutez les en-têtes f / f restants

blank

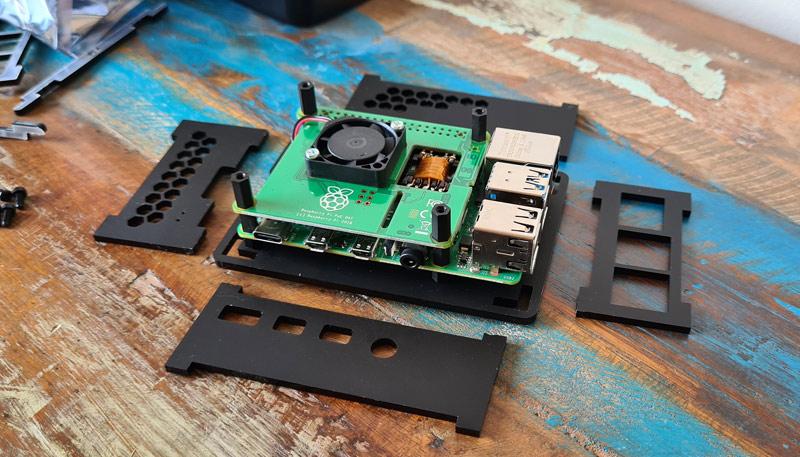

5. L’assemblage des pièces latérales est agréable et facile – ils seront desserrés au début, mais ne vous inquiétez pas, le couvercle et les vis sur le dessus maintiennent le boîtier bien ensemble.

blank

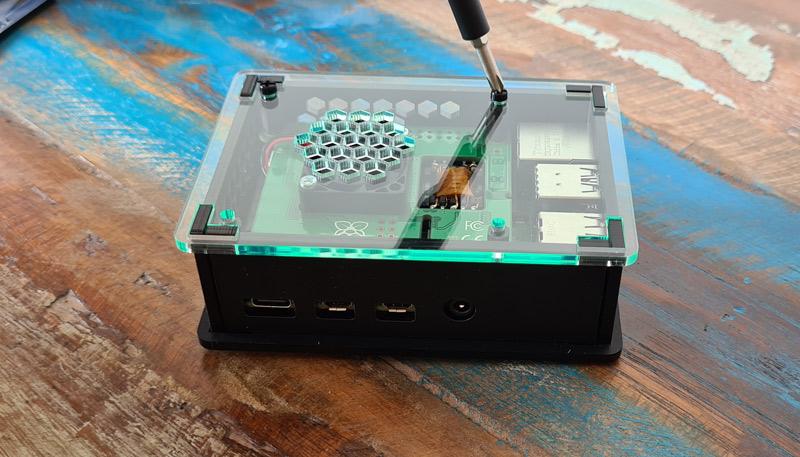

6. Fermez le boîtier et vissez-le avec les vis noires restantes.

blank

Alto! Cas complet!

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de stress et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de produits de nettoyage inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.
