Construisez un clone Ambilight avec un Raspberry Pi

Par Thomas, le 14 novembre 2020
Construisez un clone Ambilight avec un Raspberry Pi

Les offres Ambilight permettent d’ajouter un rétroéclairage agréable à un téléviseur ou à un moniteur. C’est l’abréviation de l’éclairage ambiant et Philips a initialement développé cette technologie pour ses téléviseurs. Cependant, vous trouverez des tas de Kits de type Ambilight disponible à l’achat. Bien qu’ils soient faciles à configurer, vous pouvez toujours créer votre propre clone Ambilight avec un Raspberry Pi.

Créer un clone Ambilight avec un Raspberry Pi: mise en route

Créer un Ambilight à faire soi-même à l’aide d’un Raspberry Pi est assez simple. Mais vous aurez d’abord besoin de quelques éléments.

  1. Carte Raspberry Pi (Raspberry Pi 4 recommandé)
  2. carte Micro SD
  3. Cas (facultatif mais recommandé)
  4. Source de courant
  5. Périphériques (clavier, souris ou clavier sans fil avec pavé tactile)
  6. Système d’exploitation du centre multimédia (système d’exploitation basé sur Kodi, RetroPie ou Recalbox)
  7. Bande LED
  8. Alimentation pour LED (DC 5 v)
  9. Bornier à vis
  10. Adaptateur de prise d’alimentation CC femelle
  11. JST 4 broches
  12. Punaises GPIO
  13. Connecteur de bande LED
  14. Fil 17 AWG
  15. Fermetures velcro
  16. Hyperion

Coût total: Le Pi peut être acheté en kit ou assemblé. Attendez-vous à environ 60 $ pour le kit. Ensuite, environ 90 $ pour les fournitures. Pensez donc à environ 150-175 $ au total pour le projet.

Fixez votre bande LED

Tout d’abord, posez votre téléviseur ou moniteur sur une surface plane avec le dos vers le haut. Essayez d’utiliser une surface douce ou de mettre une serviette ou une couverture en dessous.

Mesurez votre bande LED. Commencez par la base du téléviseur et posez votre bande LED à l’arrière du moniteur. À l’aide de ciseaux, coupez la LED mais assurez-vous de le faire au bon endroit. Vous devrez effectuer des coupes aussi droites que possible à un angle de 90 degrés sur la zone de contact du cuivre. Effectuez cette opération pour les côtés, le haut et le bas. Une fois terminé, vous devriez avoir un carré que vous avez fait de votre bande LED.

Connectez les bandes

Une fois que vous avez préparé votre construction, connectez les cinq bandes ensemble. Vous devrez décoller le papier 3M à l’arrière pour insérer la zone de connexion en cuivre de la bande LED dans les connecteurs de la bande LED.

Assurez-vous que les sorties DO et de données et les sorties d’horloge sont connectées au connecteur, et non aux entrées de données et d’horloge.

Au total, vous devriez avoir cinq connecteurs: un à chacun des coins reliant les bandes et un cinquième à l’extrémité près de la base.

Une fois les connecteurs branchés, retirez le ruban 3M du bas de la bande LED et placez doucement votre bande LED autour de l’arrière du téléviseur.

Soyez câblé

Après cela, coupez l’extrémité de la barrette de connexion finale. Retirez les deux fils centraux de cette connexion, car ils ne sont pas nécessaires. Vous n’aurez besoin que des connexions 5V et au sol. Maintenant, faites passer les câbles bleu et noir de ce connecteur au connecteur JST.

Ensuite, prenez les fils coupés pour avoir les fils suivants:

  • Bande LED commençant par les quatre fils du connecteur LED
  • Extrémité de la bande LED avec deux fils (5V et terre)
  • Deux bandes de fil 17 AWG (pour le bloc d’alimentation)
  • 3 câbles GPIO (parties femelles)

Soyez connectés

Avec vos fils préparés et Raspberry Pi dans son étui, saisissez les connecteurs à punaise ou les bornes à vis. Vous devrez faire passer les câbles de la bande de LED dans les parties appropriées des connecteurs et de la carte Pi comme indiqué ci-dessous:

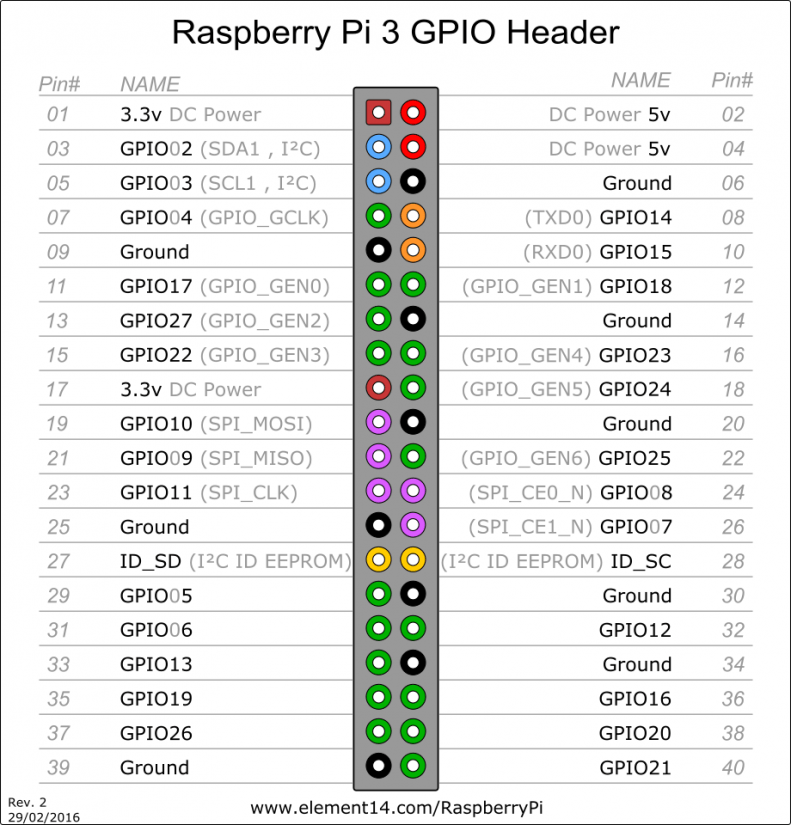

Si vous avez besoin de vous référer aux informations d’en-tête Raspberry Pi 3 GPIO, il existe une excellente liste:

Vérifiez votre configuration et vos connexions. Vous aurez quatre fils de terre, deux fils d’entrée de données, deux fils d’entrée d’horloge et trois fils 5V.

Configurez votre logiciel

Une fois la configuration matérielle terminée, configurez maintenant votre matériel. Vous pouvez utiliser OSMC ou Recalbox pour cela.

OpenElec / OSMC / LibreELEC / Recalbox

Rendez-vous sur la page de téléchargement. Accrochez l’image Raspberry Pi 2/3. Téléchargez-le et extrayez le fichier IMG. Vous aurez besoin d’un programme de décompression pour accomplir cela:

Ensuite, montez l’IMG sur une carte microSD à l’aide du logiciel approprié:

Après cela, branchez la carte microSD et lancez votre Raspberry Pi.

Configurer Hyperion

blank

Après avoir installé le logiciel de votre PC de cinéma maison (HTPC), vous êtes prêt à configurer Hyperion. Télécharger HyperCon qui vous permet de créer facilement des fichiers de configuration Hyperion. Suivez le processus graphique et saisissez les informations suivantes sous l’onglet SSH:

blank

  • Système: Sélectionnez le système approprié
  • IP cible: Adresse IP du système sur lequel vous installez Hyperion
  • Port: Port SSH, souvent 22
  • Nom d’utilisateur: Nom d’utilisateur de votre système
    • OpenELEC / RasPlex / LibreELEC / PlexMediaPlayer: racine
    • Raspbian / RetroPie / Recalbox: pi
    • OSMC: osmc
  • Mot de passe: Mot de passe de l’utilisateur ci-dessus, sur:
    • OpenELEC: openelec
    • LibreELEC: libreelec
    • RasPlex: rasplex
    • PlexMediaPlayer: plex
    • Raspbian / RetroPie / Recalbox: Raspberry Pi
    • OSMC: osmc

Ensuite, cliquez sur se connecter. Une fois que tous les boutons grisés sous l’onglet HyperCon SSH sont disponibles, vous êtes connecté avec succès.

Ensuite, appuyez sur Inst./Upd. Bouton Hyperion Cela peut prendre quelques minutes. Si tout semble bon (lire: aucun message d’erreur), vous êtes prêt à partir.

blank

Dans HyperCon, allez sous l’onglet matériel. Sélectionnez le type de bande LED, par exemple WS2801. Ensuite, choisissez votre sortie, l’ordre des octets RVB et la vitesse de transmission.

blank

Enfin, comptez vos LED et saisissez le nombre de LED horizontales, gauche et droite de votre bande. Lorsque c’est terminé, cliquez sur créer une configuration Hyperion pour générer un fichier de configuration. Transférez-le sur votre appareil en utilisant SSH.

blank

blank

Vous devrez le mettre dans le bon dossier. Dans l’onglet SSH, sélectionnez le fichier de configuration que vous avez créé avec l’option de chemin de configuration local, puis choisissez send config.

blank

Ou, vous pouvez ajouter manuellement le fichier de configuration. Par exemple, sur ma configuration Recalbox, c’est:

/recalbox/share/system/config/hyperion/hyperion.config.json (config/hyperion/hyperion.config.json

Ensuite, vous devrez peut-être activer Hyperion. Quand j’ai fait cela sur Recalbox, c’était sous Recalbox.conf. Changez simplement:

hyperion.enabled=0

à

hyperion.enabled=1.

Construire un clone Ambilight avec un Raspberry Pi: dernières pensées

Dans l’ensemble, un clone DIY Ambilight avec un Raspberry Pi est assez simple. Utilisez simplement votre système d’exploitation préféré, connectez le matériel et configurez votre logiciel. Hyperion a un robuste Wiki et FAQ pour tout dépannage et forums communautaires florissants. C’est un excellent moyen de pimenter votre salle multimédia.
