Comment éviter les pannes de câblage dans les projets de robotique Raspberry Pi ?

La construction d’un robot personnalisé commence généralement sur un établi. Vous passez des heures à écrire du code Python et à régler les contrôleurs de moteurs. Tout fonctionne parfaitement quand le châssis est posé sur un bloc de bois. Puis vous le posez par terre, il prend un virage serré, et tout le système redémarre. Vous avez un problème de câblage.

Les cartes Raspberry Pi sont sensibles aux brèves chutes de tension et aux microcoupures. Une perte de continuité d’une microseconde sur une broche d’alimentation provoque un redémarrage forcé, souvent suivi d’une carte SD corrompue et d’un système de fichiers détruit. Quand vous fixez un Pi sur un châssis mobile avec des moteurs DC qui vibrent, le câblage devient la partie la plus critique de votre montage. Des erreurs mineures dans la gestion des câbles feront planter votre projet bien plus vite que du mauvais code.

Choisir le bon câble

On a tendance à utiliser ce qui traîne dans la boîte à pièces. La plupart du temps, c’est du fil monofilaire sorti d’un kit de breadboard. Ce type de fil va lâcher sur un robot mobile. Le cœur en cuivre casse à l’intérieur de l’isolation plastique après quelques flexions seulement. Il vous faut du fil multibrin.

Le cuivre multibrin encaisse bien les mouvements répétitifs. Si vous regardez comment un fabricant de faisceaux de câbles automobiles spécifie ses constructions, vous verrez qu’il s’appuie systématiquement sur des conducteurs à grand nombre de brins pour tout composant soumis aux vibrations. La même règle s’applique ici.

• Pour les signaux capteurs du Pi : du fil silicone multibrin en 22 AWG ou 24 AWG est idéal. La gaine silicone est très souple et ne fond pas facilement si vous l’effleurez accidentellement avec un fer à souder.
• Pour les lignes d’alimentation moteur : passez en 18 AWG ou 16 AWG pour éviter les chutes de tension sur la longueur du parcours.

Sécuriser les connexions sans soudure

Souder les fils directement sur les cosses de moteur ou les broches GPIO du Pi peut sembler solide. En réalité, c’est souvent la première cause de défaillance mécanique. La soudure remonte dans les brins de cuivre et crée un point dur rigide dans le fil. Quand le robot bouge et que le fil vibre, le cuivre fléchit contre ce joint rigide et finit par casser.

Les connecteurs sertis sont la bonne solution pour les plateformes mobiles. Les connecteurs standard JST, Micro-Fit et DuPont sont conçus pour pincer à la fois le cuivre nu et l’isolation. Le sertissage sur l’isolation joue le rôle de décharge de traction intégrée.

Bonnes pratiques de sertissage

• Investissez dans un outil à sertir à cliquet de qualité.
• Il faut de la pratique pour doser la pression correctement et que les ailes métalliques se replient parfaitement sur le fil.
• Testez chaque sertissage terminé en tirant fermement dessus avec les doigts. Si le fil glisse, coupez et recommencez.

Gérer le cheminement et le mou des câbles

Les fils ne doivent jamais être tendus comme des cordes de guitare. Chaque connexion nécessite un peu de mou pour absorber la flexion du châssis. Trop de mou, en revanche, et les câbles finissent par se coincer dans les engrenages, les roues ou les courroies d’entraînement.

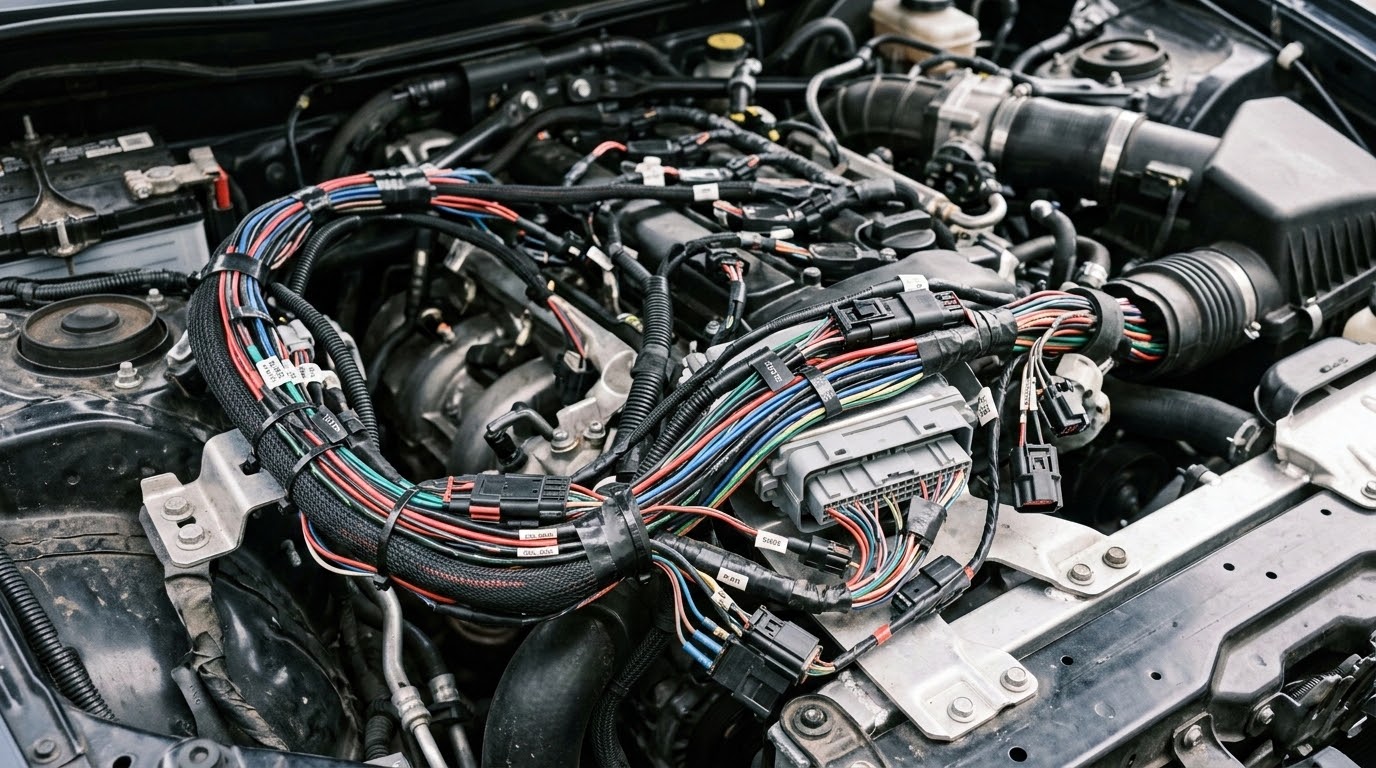

Le tracé des câbles se planifie vraiment. Regroupez les fils qui vont dans la même direction et faites-les courir le long des éléments structurels du cadre du robot. Un fabricant de faisceaux de câbles moto gère exactement ce défi au quotidien : faire passer les lignes de puissance et de signal dans un cadre compact et vibrant, tout en évitant les tuyaux d’échappement chauds et les liaisons de suspension mobiles. La même logique s’applique à votre châssis.

• Fixez vos faisceaux avec de petits colliers de serrage ou des supports adhésifs pour attaches.
• Laissez une petite boucle de service près de chaque connecteur pour qu’il n’y ait aucune tension sur les broches métalliques.

Gainer et protéger les faisceaux

Des faisceaux de fils exposés font négligé et s’accrochent partout. Une fois le cheminement finalisé et testé, gainezles. Le tressé nylon extensible est un excellent matériau pour ça. Il maintient les fils groupés et protège la gaine silicone souple contre les frottements sur les arêtes métalliques vives ou les pièces imprimées en 3D rugueuses.

En visitant une usine de fabrication de faisceaux de câbles, vous verriez des techniciens appliquer des gaines de protection et des rubans spécifiques selon le niveau d’abrasion de chaque zone.

• Tressé nylon combiné à du thermorétractable aux extrémités : protège efficacement contre l’usure mécanique sur la quasi-totalité d’un projet robotique.
• Ruban isolant en tissu : très bien pour envelopper les fils de capteurs qui doivent serpenter dans des passages étroits.

À retenir : enfilez le thermorétractable sur le fil avant de fixer les boîtiers connecteurs en plastique.

Isoler les alimentations

Le Raspberry Pi fonctionne exactement à 5V et exige une alimentation très stable. Les moteurs DC et les servos provoquent des appels de courant massifs au démarrage ou quand ils rencontrent une résistance physique. Si vous alimentez vos moteurs et votre Pi depuis le même régulateur non isolé, les moteurs vont faire chuter la tension et faire planter le Pi.

La puissance logique doit rester complètement séparée de l’alimentation moteur :

• Utilisez un buck converter dédié pour fournir 5V au Raspberry Pi.
• Ajoutez des condensateurs céramiques aux bornes de vos moteurs DC pour filtrer le bruit électrique.
• Vérifiez que toutes vos alimentations séparées partagent une masse commune. Si le Pi et le contrôleur moteur n’ont pas la même référence de masse, les signaux de contrôle vont flotter et les moteurs se comporteront de façon erratique.

Gérer les articulations mobiles

Les robots équipés de supports caméra orientables ou de bras mobiles demandent une attention particulière. Faire passer des fils dans des articulations mobiles crée des points de contrainte sévères. Les fils qui traversent un pivot doivent toujours être guidés aussi près que possible de l’axe de rotation central. Plus le fil est éloigné du pivot, plus il doit s’étirer et se comprimer lors des mouvements.

Utilisez vos fils les plus souples pour ces sections. Formez une boucle soignée et fixez-la solidement des deux côtés de l’articulation avec des colliers. Le mouvement physique doit être absorbé par une courbe douce du fil qui torsade sur son axe plutôt que par un angle franc qui claque dans tous les sens. Des câbles à flexion continue spécialisés existent pour les équipements industriels lourds, mais du fil silicone multibrin à haut nombre de brins fonctionne très bien pour de la petite robotique, du moment que le cheminement est bien pensé en amont.

Tests et validation

N’attendez pas que le robot soit entièrement assemblé pour découvrir qu’un sertissage est raté ou qu’un fil est cassé. Utilisez un multimètre numérique pour vérifier la
