UN générateur de CEM fait maison construit autour d’un générateur Marx et d’un transformateur personnalisé offre un aperçu intéressant de la science derrière les interférences électromagnétiques. Un créateur sur YouTube connu sous le nom de Compétence a présenté un générateur expérimental d’impulsions électromagnétiques haute tension construit à l’aide d’une combinaison d’un transformateur personnalisé, d’un générateur Marx et d’une bobine d’antenne directionnelle. Le projet explore la manière dont une énergie électrique déchargée rapidement peut générer de puissants champs électromagnétiques localisés capables d’interférer avec les appareils électroniques à proximité. Plutôt que d’être un dispositif EMP à grande échelle, la construction sert de démonstration pratique des concepts d’ingénierie haute tension et de la technologie de puissance pulsée utilisant des composants facilement disponibles.
Le système commence par un transformateur élévateur sur mesure doté d’un enroulement primaire de 9 tours et d’un enroulement secondaire de 12 000 tours, ce qui donne un rapport de multiplication de tension d’environ 1:1 333. Pour éviter la rupture de l’isolation à haute tension, le transformateur est encapsulé dans une résine époxy dégazée sous vide. Un circuit pilote de type flyback alimenté par une batterie de 8 V utilise une modulation de largeur d’impulsion (PWM) à 12,5 kHz pour commuter le courant à travers le transformateur via un MOSFET de puissance. La sortie haute tension qui en résulte est redressée en courant continu et introduite dans un générateur Marx à huit étages, où plusieurs condensateurs se chargent en parallèle puis se déchargent en série à travers des éclateurs, produisant une impulsion de tension très courte mais de haute énergie.

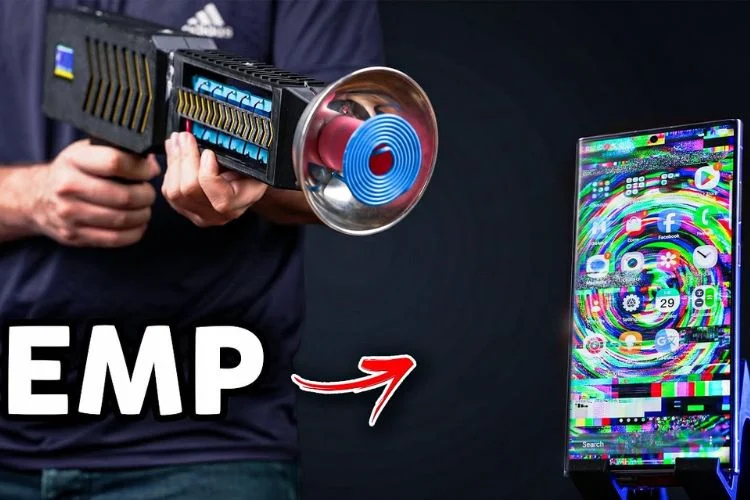

Pour émettre cette impulsion, la sortie est connectée à une bobine plate soutenue par un réflecteur métallique conçu pour diriger une plus grande partie du champ électromagnétique vers une cible. Au cours des tests, le créateur a exposé plusieurs appareils grand public, notamment un pied à coulisse numérique, une calculatrice LCD et une montre intelligente, aux impulsions générées. Alors que les démonstrations ont montré que les composants électroniques sensibles peuvent être affectés ou endommagés à courte distance, le projet met principalement en évidence les défis liés au stockage, à la commutation et à la direction de l’énergie haute tension. Il fournit également un aperçu intéressant de la conception des transformateurs, des générateurs Marx, des systèmes de décharge d’impulsions et de la génération de champs électromagnétiques, le tout dans le contexte d’une expérience d’ingénierie de type laboratoire.
