Waveshare PCIe vers USB 3.2 HAT+ ajoute quatre ports USB au Raspberry Pi 5

Waveshare

Waveshare ‘PCIe to USB 3.2 HAT+’ est un chapeau d’extension qui ajoute quatre ports USB 3.2 au Raspberry Pi 5. Le HAT+ propose une surveillance de l’état de l’alimentation en temps réel et une gestion de l’alimentation USB contrôlée par logiciel, ainsi qu’une EEPROM intégrée pour stocker l’ID HAT. et les données sur les produits. Le HAT est monté sur le refroidisseur Raspberry Pi et dispose d’un évent pour aider à garder le Pi au frais.

Ce nouveau module exploite la norme HAT+ pour ajouter 4 ports USB 3.2 supplémentaires au Raspberry Pi 5. Auparavant, des cartes comme PineBerry Pi HAT+, Geekworm X1003/X1004 et Mcuzone MPW7 utilisaient la norme HAT+ pour divers accessoires, tels que la conversion du Pi. 5 dans un adaptateur SSD NVMe, permettant l’accès au TPU de Google ou en ajoutant un socket PCIe x16.

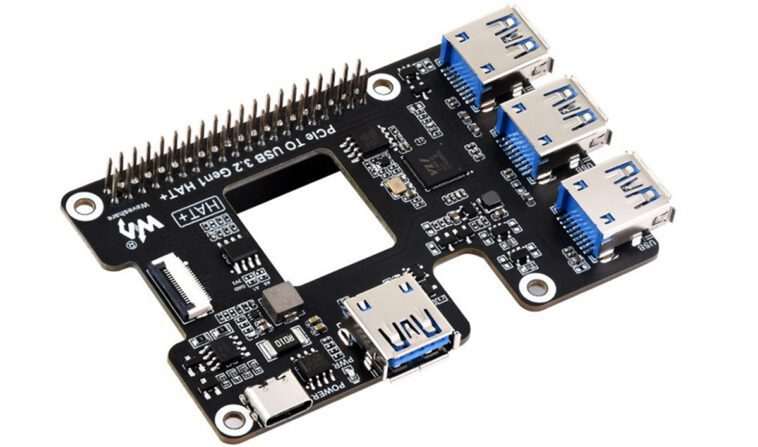

HAT PCIe vers USB 3.2 Gen1 de Waveshare pour Raspberry Pi 5

Spécifications Waveshare PCIe vers USB 3.2 HAT+

  • Mode PCIe x1 Gen2
  • Prend uniquement en charge le Raspberry Pi 5 modèle B.
  • Équipé de la puce de contrôle principale haute performance d’origine VL805.
  • Évent de flux d’air réservé pour le ventilateur de refroidissement pour permettre un meilleur refroidissement
  • Prise en charge du contrôle de l’alimentation USB
  • Dimension – 85 x 49 mm

Ce module ajoute quatre ports USB 3.2 Gen1 au Pi 5, en utilisant une puce de conversion VL805 PCIe vers USB. Il donne également accès à tous les en-têtes GPIO pour une connexion facile. La surveillance de l’alimentation est gérée par une puce INA219 et il existe un port Type-C pour l’alimentation externe. De plus, le module dispose d’un indicateur LED PWR et d’une puce flash MX25L3206, améliorant les fonctionnalités pour les utilisateurs de Raspberry Pi 5.

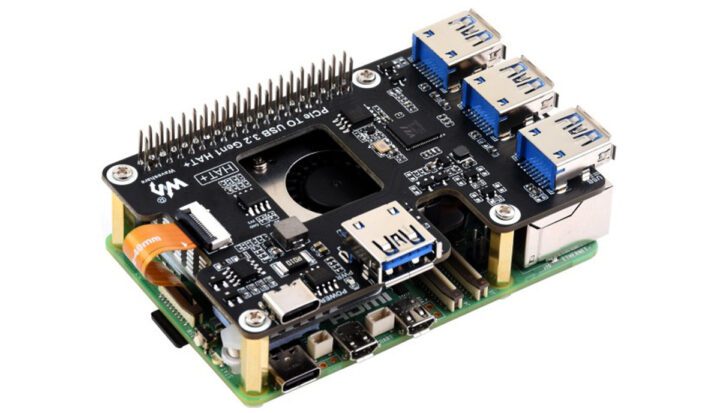

PCIe vers USB 3.2 Gen1 HAT+ de Waveshare avec Pi5 connecté

La société déclare que l’appareil est plug-and-play, ce qui signifie qu’aucun logiciel ou matériel supplémentaire n’est nécessaire pour que la carte fonctionne. Ils proposent également un guide d’installation et des guides pratiques supplémentaires sur leur page wiki. Cependant, ils précisent que le contrôle GPIO n’est pas pris en charge par défaut ; la soudure d’une résistance 0R est requise pour cette fonctionnalité, dont les instructions peuvent être trouvées sur la même page wiki.

Le PCIe vers USB 3.2 HAT+ est disponible à l’achat sur Amazon au prix de 27,99 $, mais vous le trouverez également sur la boutique Waveshare au prix de 19,99 $ hors frais de port.

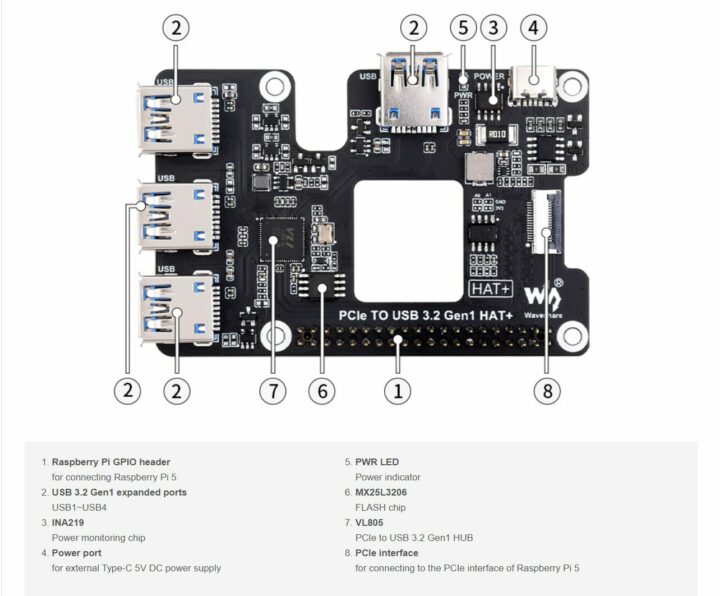

Pièces PCIe vers USB 3.2 HAT+ à bord
