Up Squared 7100 Edge Fanless Mini PC Caractéristiques du processeur Intel N97 ou N100 CPU pour l’automatisation industrielle

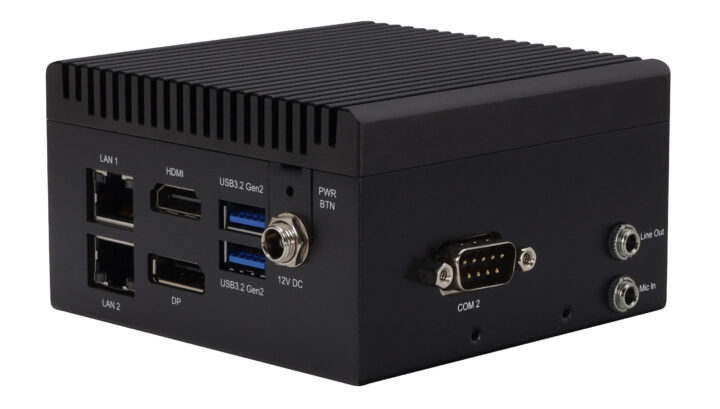

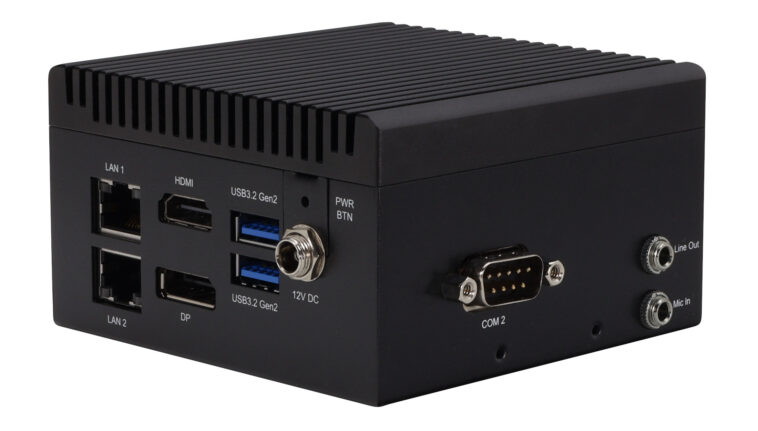

AEEON UP Squared 7100 Edge est un mini PC industriel sans fan pour les applications de bord alimentées par un processeur Intel N97 ou un processeur N100 CPU et basé sur le SBC 7100 au carré vers le haut.

L’ordinateur est livré avec jusqu’à 16 Go de LPDDR5, 128 Go EMMC Flash, m.2 sockets pour le stockage et l’expansion sans fil, les sorties vidéo HDMI et DisplayPort, deux ports Ethernet Gigabit, trois ports USB 3.2, deux ports com (RS232 / RS485), et la ligne de la ligne dans Audio Jacks. Le Mini PC prend 12 V CC jusqu’à 5a via une serrure CC visable et peut fonctionner dans la plage de températures de 0 à 60 ° C.

Spécifications de Mini PC au carré 7100 Edge:

• Alder Lake-N Soc (l’un ou l’autre)
  • Processeur Intel N97 Processeur quad-core jusqu’à 3,6 GHz avec un cache de 6 Mo, 24EU Intel UHD Graphics Gen 12 @ 1,2 GHz; TDP: 12W
  • Processeur Intel N100 Processeur quad-core jusqu’à 3,4 GHz avec un cache de 6 Mo, 24EU Intel UHD Graphics Gen 12 @ 750 MHz; TDP: 6W
• Mémoire système – 4 Go à 16 Go LPDDR5
• Stockage
  • Jusqu’à 128 Go EMMC Flash
  • SSD NVME M.2 via M.2 M-Key 2280 Socket
  • Flash de 256mbit pour le BIOS
• Sortie vidéo
  • HDMI 2.0b jusqu’à 4kp60
  • DisplayPort 1.2 jusqu’à 4kp60
  • Prise en charge des écrans indépendants de 4kp60 indépendants
• Audio
  • Jack de ligne de 3,5 mm
  • Prise d’entrée de microphone de 3,5 mm
• Réseautage
  • 2x ports Gigabit Ethernet RJ45
  • WiFi et Bluetooth en option via M.2 Socket E-Key
  • Deux trous d’antenne
• USB
  • Ports de type A de 3,2 USB 3,2 Gen 2
  • Interfaces 2x USB 2.0 via un en-tête à 10 broches
• Série – 2x RS-232 / 422/485 DB9 Connecteurs
• Expansion
  • M.2 2230 socket e-key (PCIe X1, USB 2.0) pour le sans fil
  • M.2 2280 m-clés (PCIe X2) pour SSD
• Sécurité – à bord TPM 2.0
• Divers – RTC
• Alimentation – 12V / 5A via un connecteur visable; Type à / ATX
• Consommation d’énergie – 15 W à 37W
• Dimensions – 95 x 95 x 55 mm
• Poids – 450 grammes
• Plage de températures – 0 ° C ~ 60 ° C avec un flux d’air de 0,5 m / s
• Humidité – 0% ~ 90% Humidité relative, non condensée
• Mtbf – 1 224 238 heures
• CERTIFICATIONS – CE / FCC CLASSE A, ROHS CONFORMANT, RECHER

La société prend en charge Microsoft Windows 10/11, Ubuntu 22.04 LTS et Yocto 5.1. Comme les lecteurs réguliers le savent peut-être, j’ai le Square 7100 SBC pour test avec Ubuntu Pro 24.04 LTS. Cependant, j’ai dû faire une pause, car j’ai des problèmes avec Ubuntu Pro (le service canonique LivePatch ne peut pas être activé, et je ne sais pas comment utiliser le paysage), et nous attendons une réponse de Canonical…

Il convient de mentionner que Ubuntu Pro n’est pas du tout mentionné dans l’annonce de Mini PC 7100 Edge Squared 7100. Néanmoins, en dehors des problèmes susmentionnés, il fonctionne très bien, bien que les lecteurs doivent noter que les limites de puissance PL1 et PL2 sont fixées sur 6W et 25W, donc les performances sont plus faibles par défaut, susceptibles de s’assurer qu’elle fonctionne bien dans la plage de température spécifiée (0 ° C à 60 ° C). Je pouvais changer PL1 à 15W dans le BIOS, et les performances sont devenues comparables à d’autres SBC Intel N100 et Mini PC.

Le mini PC industriel industriel sans ventilateur Squared 7100 Squared 7100 est maintenant disponible et des échantillons du modèle Intel N97 avec 8 Go LPDDR5 et 64 Go EMMC Flash peuvent être achetés sur l’Eshop de la société pour 352,00 $. Quelques détails supplémentaires peuvent être disponibles sur la page du produit et le communiqué de presse.
