Une solution simple pour rendre les cartes de dérivation du modèle B compatibles avec le Raspberry Pi modèle B +

Notez s’il vous plaît. Cette méthode combat la compatibilité mécanique entre le Raspberry Pi modèle B et le modèle B +. La compatibilité électronique est un peu différente, veuillez voir ci-dessous.

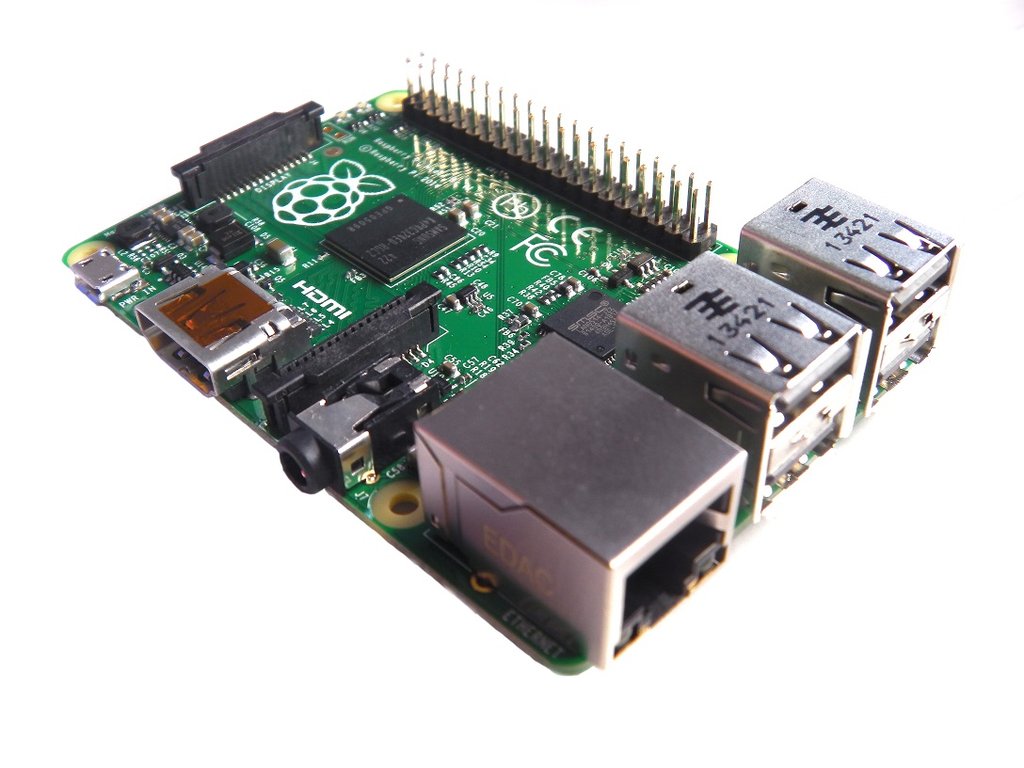

Vous avez donc votre nouveau brillant Raspberry Pi Model B +! Génial!

blank

Mais il y a un problème! Le câble ruban à 26 broches que vous aviez pour votre ancien modèle B ne semble pas convenir 🙁 De plus, la grande carte de dérivation que vous souhaitez utiliser ne convient pas non plus! La paire de ports USB et le GPIO supplémentaires augmentent à 40 broches ( qui sont des ajouts fantastiques et ajoutent BEAUCOUP de fonctionnalités) causent malheureusement des problèmes en termes de rétrocompatibilité mécanique avec les cartes et accessoires Raspberry Pi modèle B.

Remarque sur la compatibilité électronique entre le Raspberry Pi modèle B et le modèle B +

Bien que la majorité des cartes de dérivation n’auront absolument aucun problème, les appareils qui utilisent I2S (comme la carte audio Wolfson) ne fonctionneront pas. Les appareils I2S utilisent les broches I2S à côté de l’en-tête GPIO – qui a maintenant été déplacé sur l’en-tête GPIO principal. Veuillez voir les photos ci-dessous pour des éclaircissements.

Pour un très bon aperçu du nouveau Raspberry Pi modèle B + Veuillez consulter l’introduction d’Adafruit. Il couvre les principales différences de compatibilité en plus d’un aperçu détaillé de la nouvelle unité.

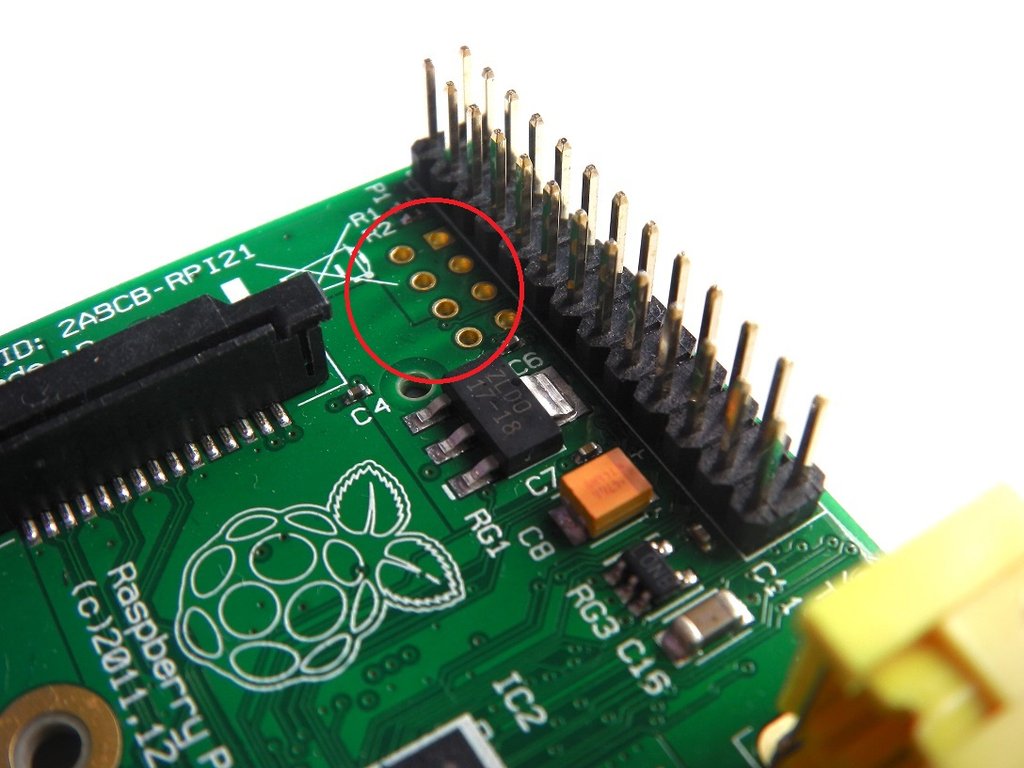

Raspberry Pi modèle B – Les broches I2S sont situées à côté des broches GPIO:

blank

blank

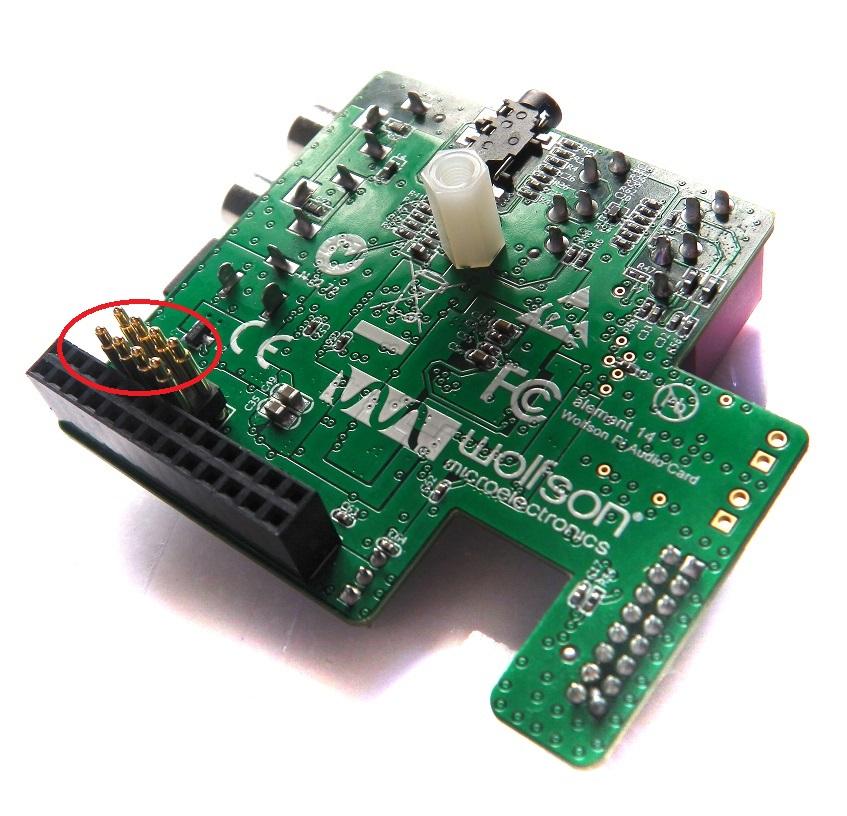

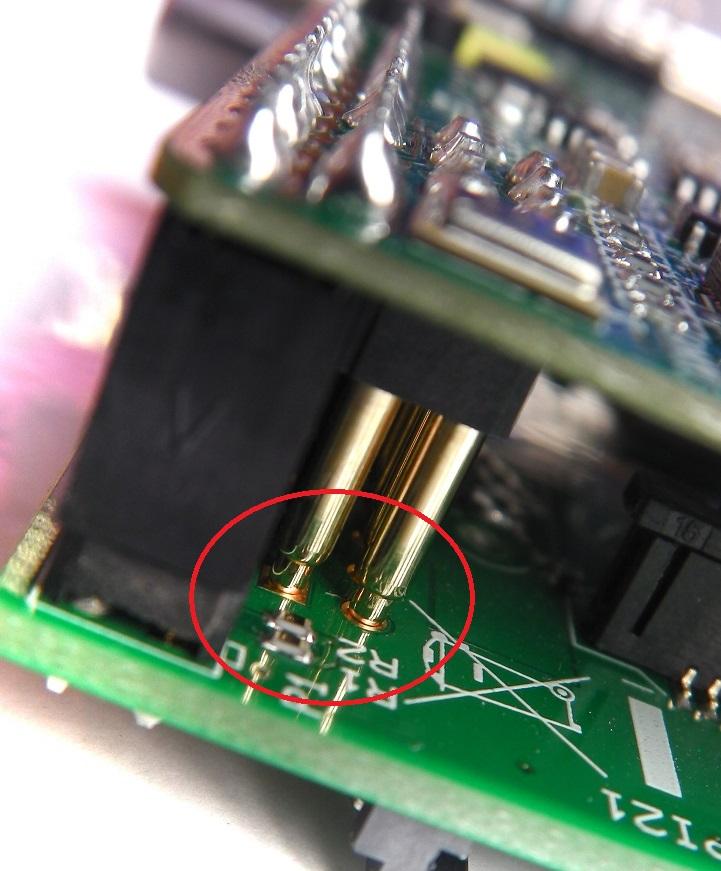

Certaines cartes d’extension telles que la carte audio Wolfson ont des broches de contact supplémentaires:

blank

blank

Donc, si votre carte de dérivation Raspberry Pi dispose de ces broches de contact I2S supplémentaires, il est probable que cela ne fonctionnera pas avec le nouveau modèle Raspberry Pi B +. La bonne nouvelle, c’est que la majorité des planches n’utilisent pas ces broches!

Une méthode simple pour rendre vos accessoires Raspberry Pi modèle B compatibles avec le nouveau modèle B +

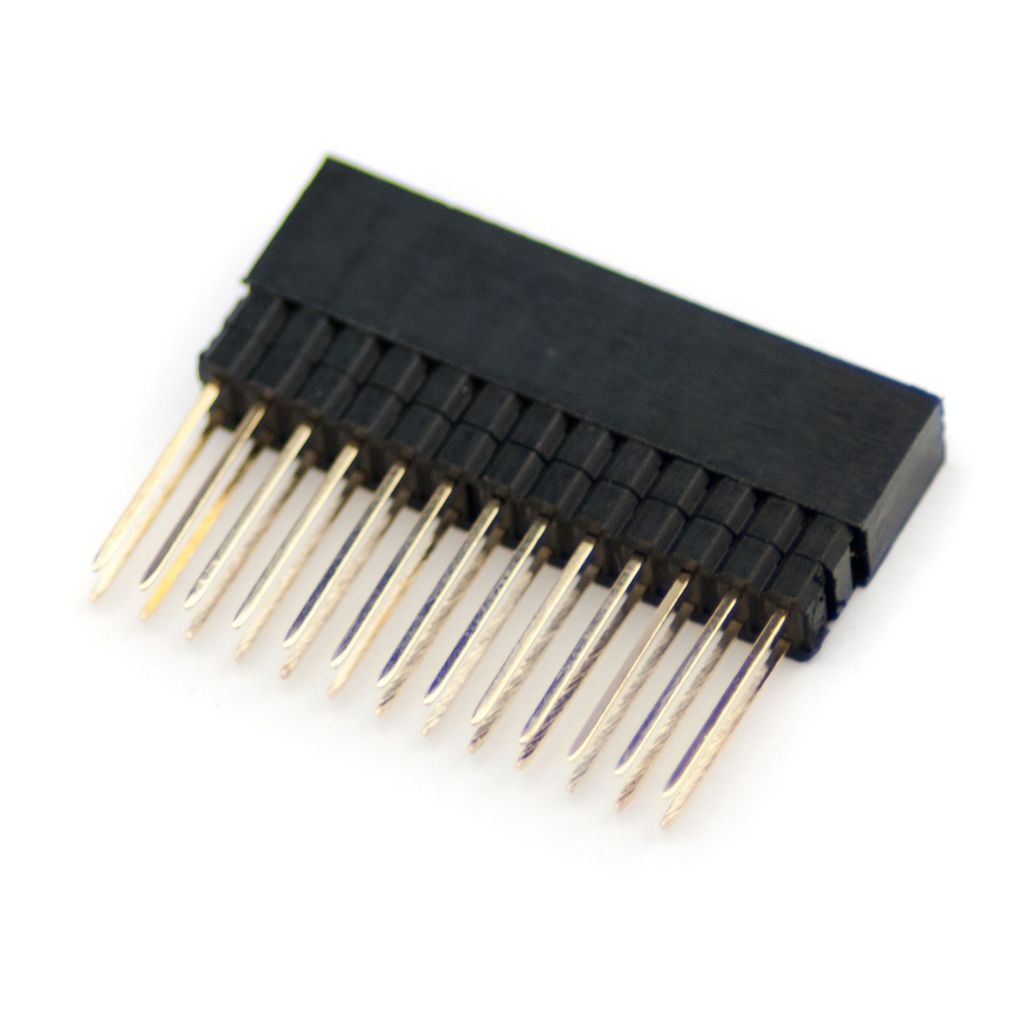

Donc, si vous avez un câble ruban à 26 broches et que vous ne voulez pas le couper, ou si vous avez l’une des plus grandes cartes de dérivation Raspberry Pi à 26 broches (en forme autour des ports USB), cette solution est une solution simple et rapide. réparer! Tout ce dont vous avez besoin dans un en-tête GPIO extra-large à 26 broches et il devrait fonctionner avec à peu près n’importe quoi!

blank

Ci-dessous, nous avons démontré une carte de dérivation incompatible mécanique (l’UPiS Advanced) et un ensemble de câble ruban incompatible (Adafruit Cobbler Kit)

blank

blank

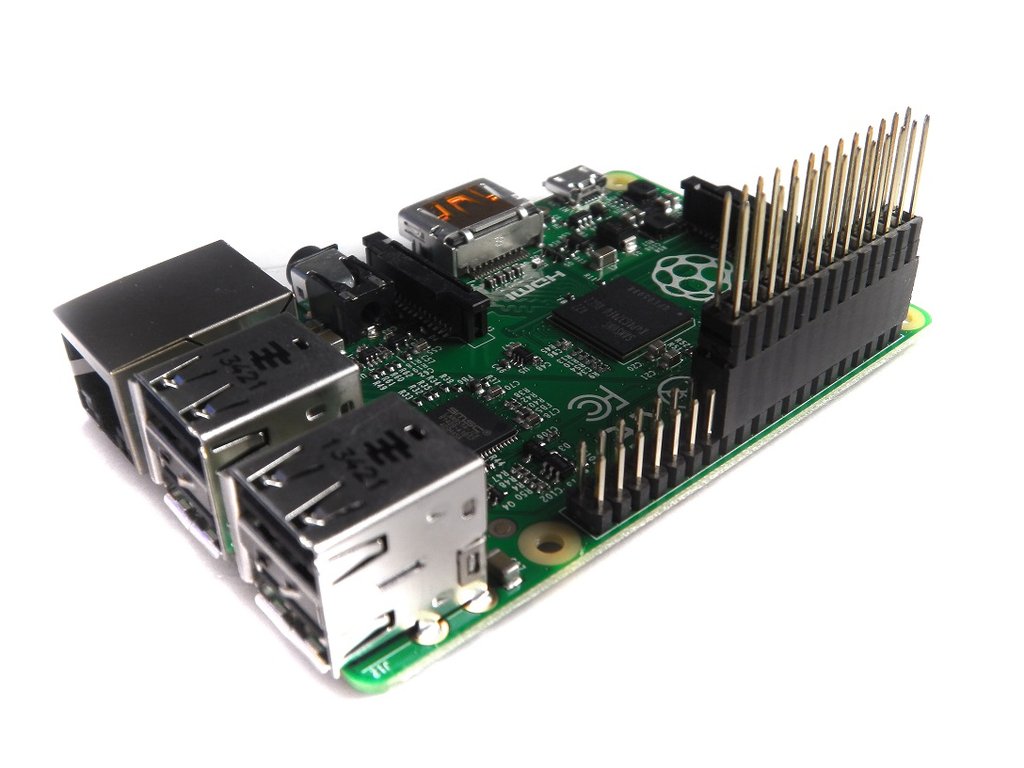

C’est vraiment simple – Branchez simplement votre extension d’en-tête GPIO. . .

blank

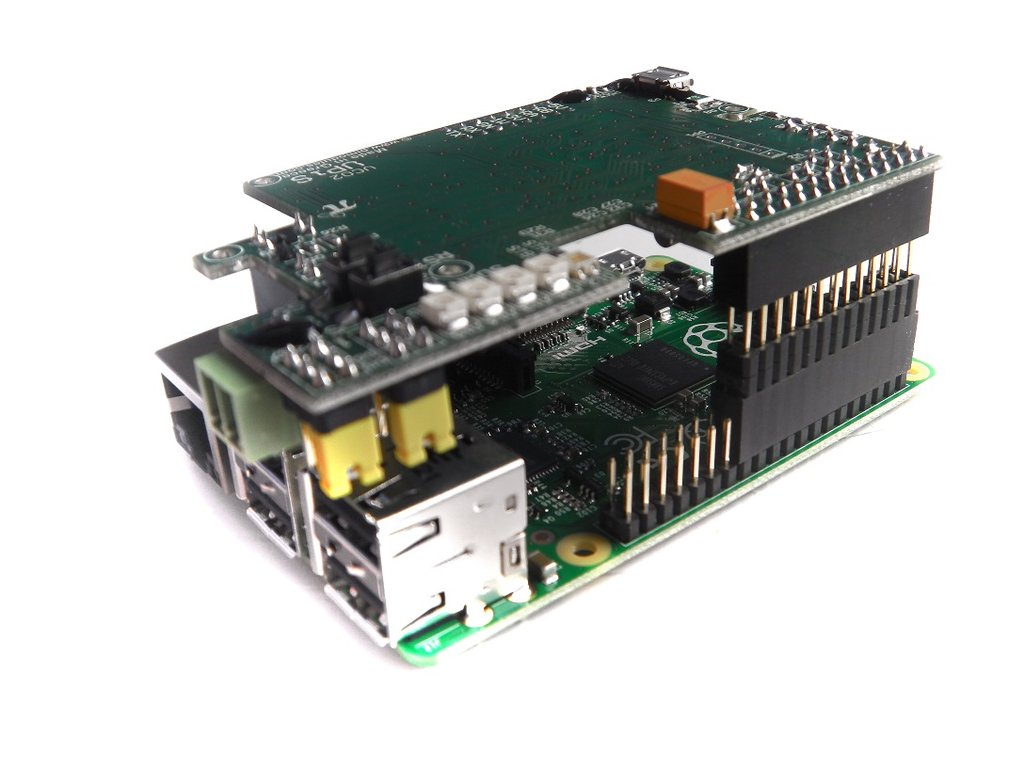

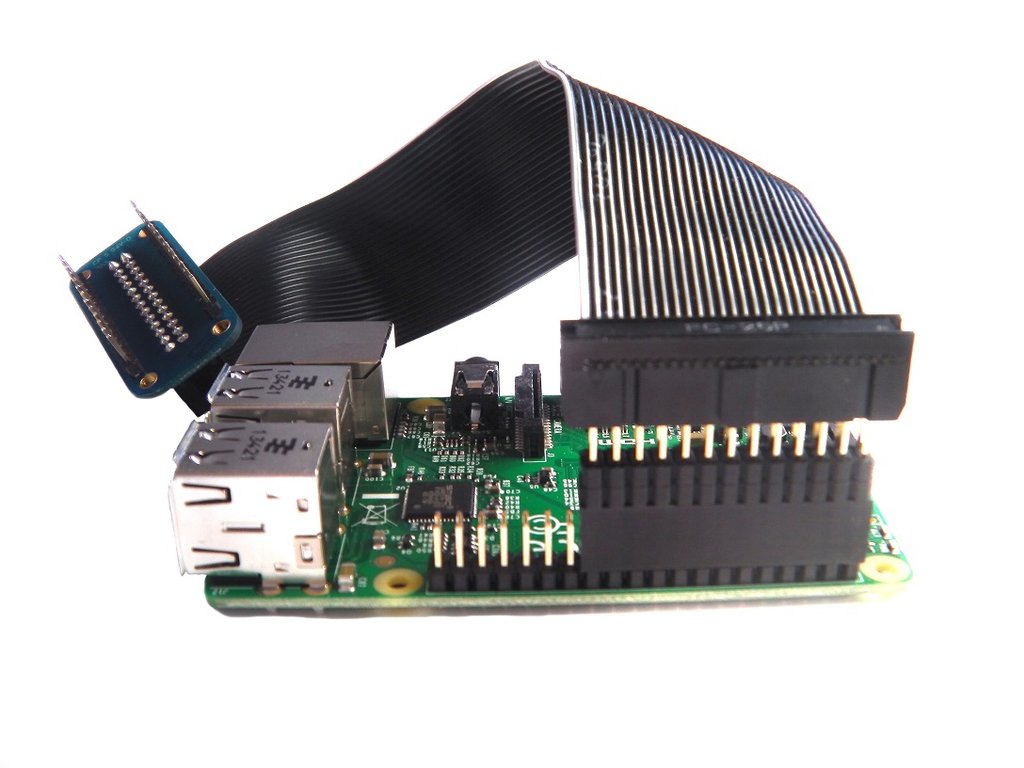

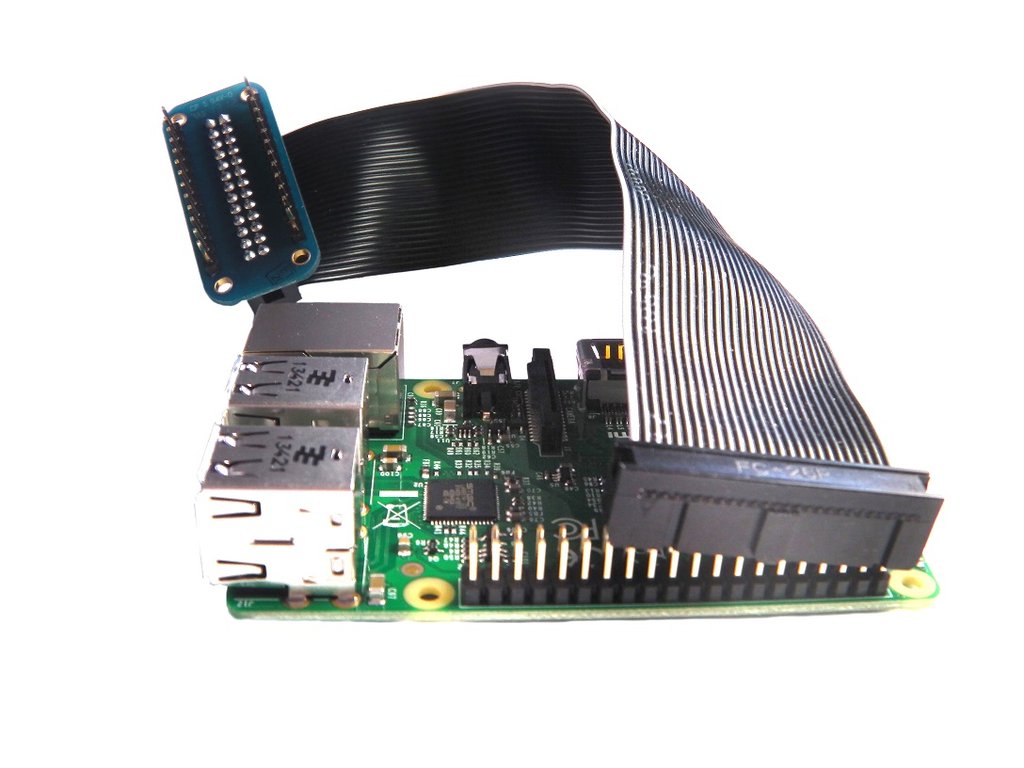

Voila! Les deux kits fonctionneront désormais parfaitement!

blank

blank

Faites attention, utilisez des cartes de dérivation «lourdes». La hauteur supplémentaire ajoutera une force supplémentaire en raison de l’augmentation du bras de moment (Oui, j’ai fait du génie civil à Uni!), Il est donc plus susceptible de se casser si vous frappez une force dessus. Bien que, selon toute vraisemblance, vous allez juste plier les broches sur l’en-tête extra haut 🙂
