Guide de câblage de l’encodeur USB Arcade

Vous venez donc de recevoir votre encodeur USB Zero Delay Arcade et il est temps de le câbler!

blank

Commencez par obtenir la carte PCB de l’encodeur USB et notez les connexions.

blank

Nous allons d’abord câbler le joystick, alors prenez-le et le câble ruban.

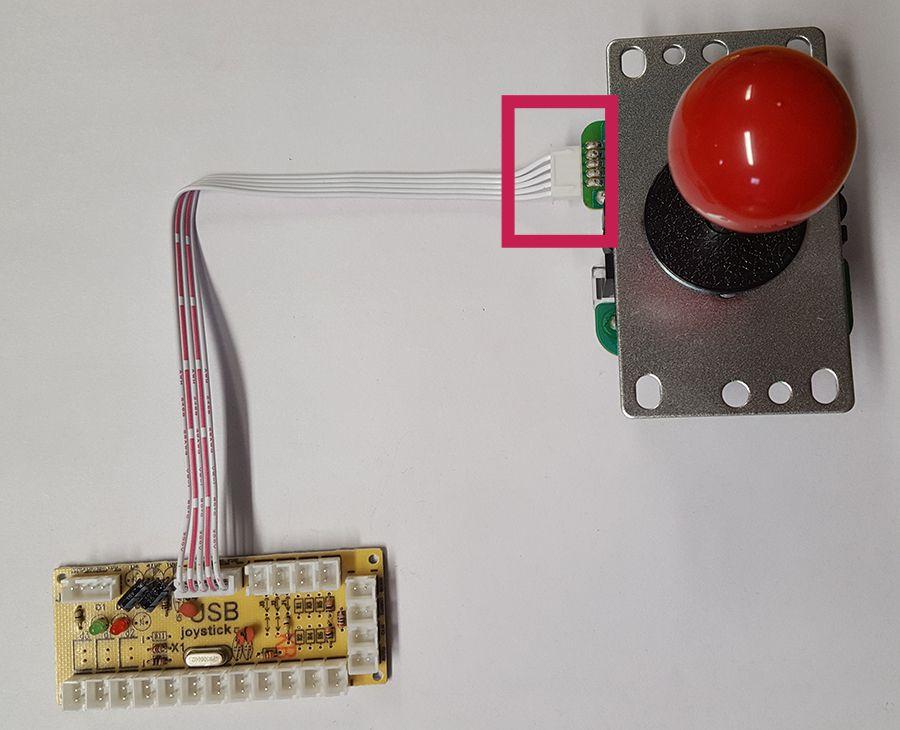

Branchez une extrémité du câble ruban dans le port du joystick, puis branchez l’autre extrémité sur les 5 broches du joystick. Assurez-vous d’obtenir l’orientation correcte, qui est le côté blanc du ruban vers le haut, vers la boule rouge sur le joystick

blank

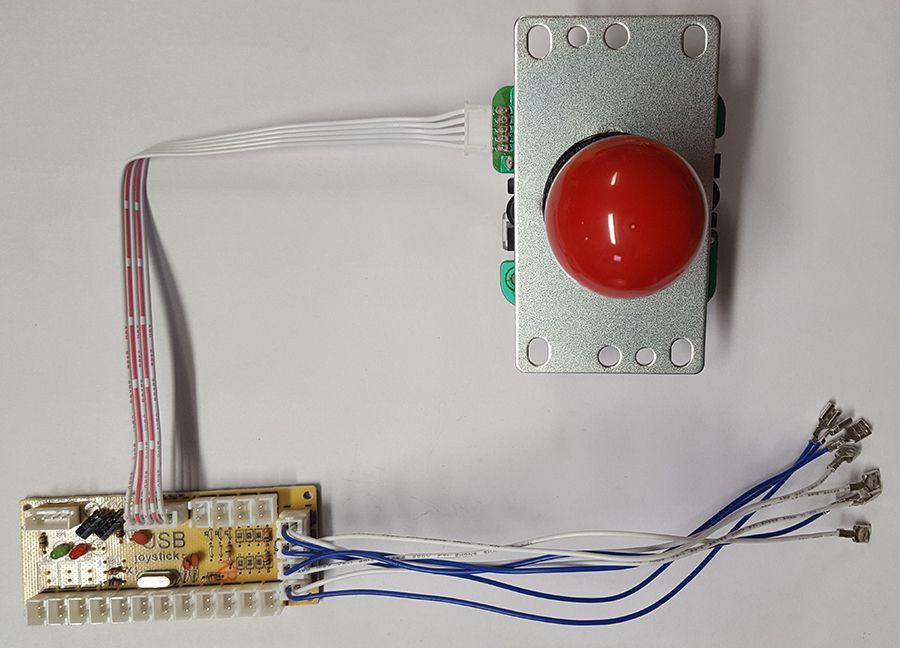

Une fois que nous avons trié cela, nous pouvons commencer à brancher les fils des boutons. Commençons par les boutons prédéfinis. Pour ceux-ci, nous allons utiliser les fils bleu et blanc.

blank

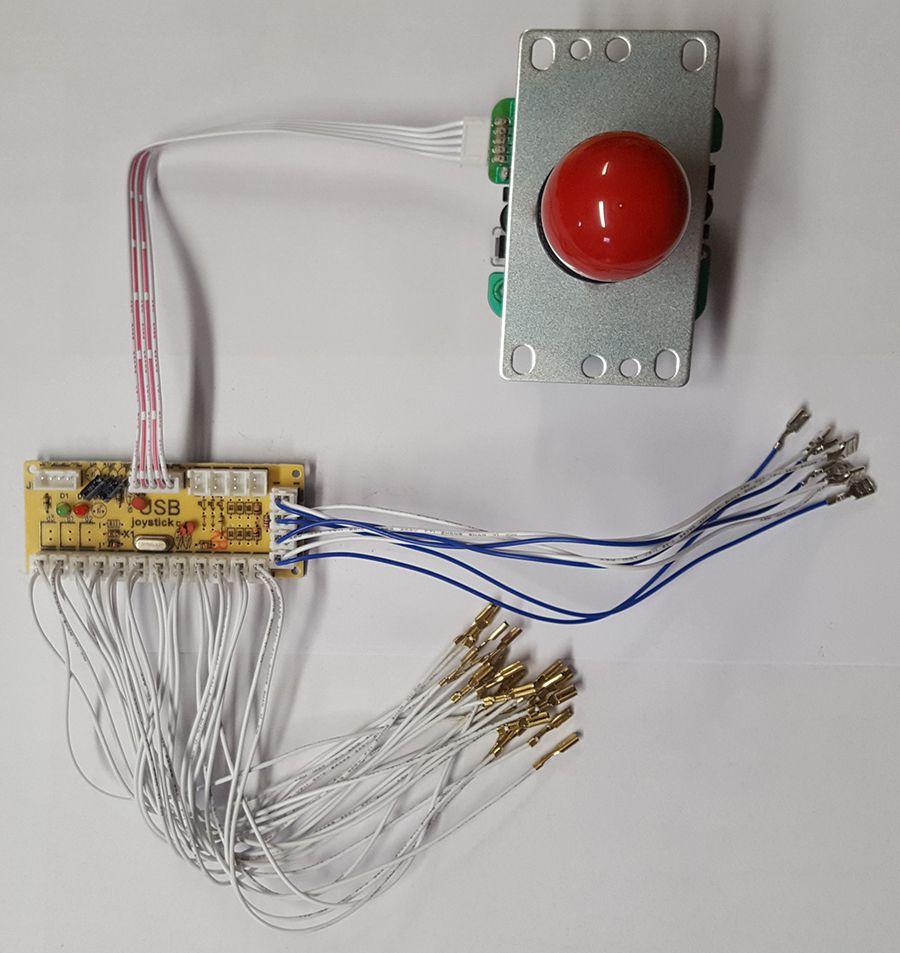

Utilisez ensuite les fils blanc et blanc pour les 12 boutons définis par l’utilisateur

blank

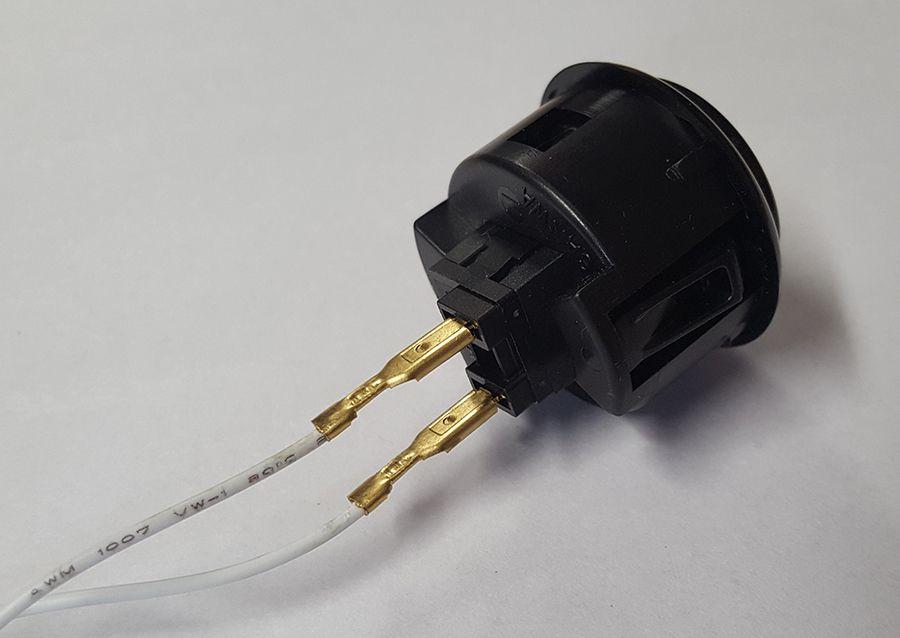

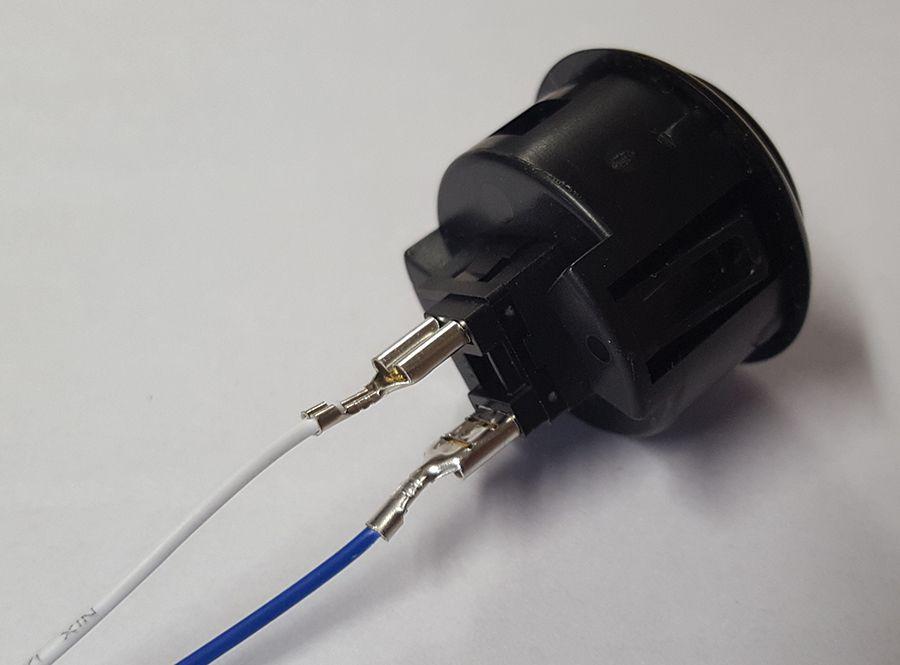

Vous pouvez ensuite brancher vos boutons sur ces fils. Il suffit de pousser la cosse femelle se connecte sur le fil, sur le connecteur mâle cosse sur le bouton. Assurez-vous d’appuyer sur le bouton tout en insérant le connecteur à bêche, cela vous assurera de ne pas désirer accidentellement le connecteur.

blank

blank

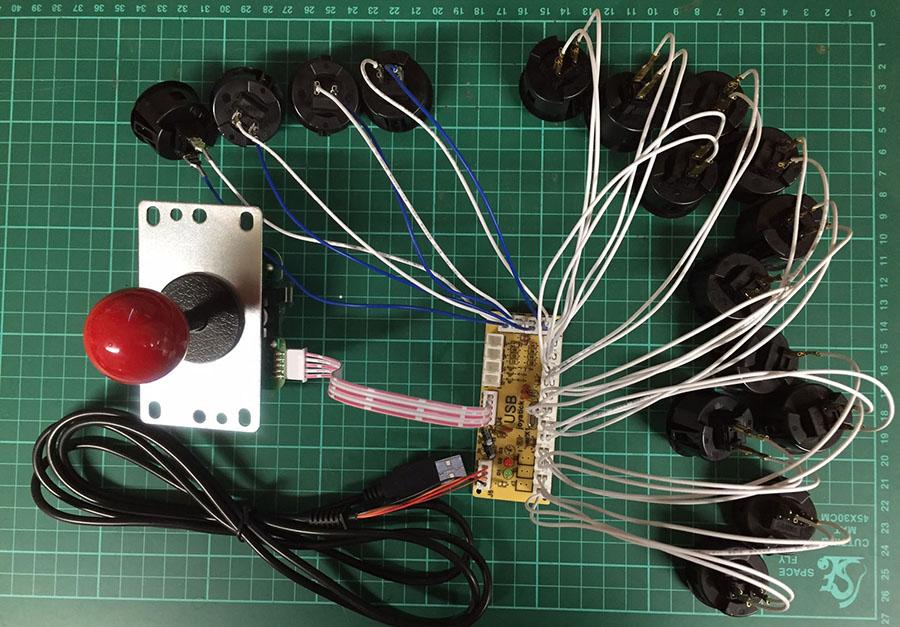

Avec tous les boutons et le joystick connectés, il ne s’agit plus que de brancher le câble USB
