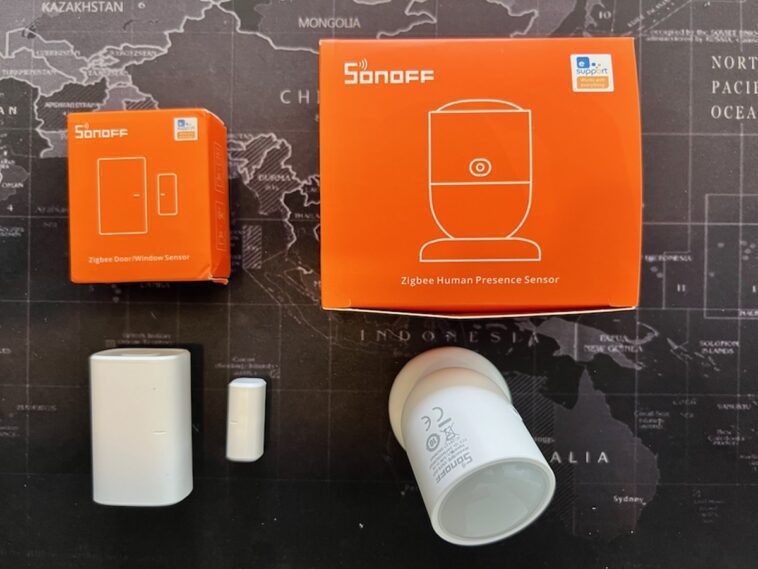

Test des capteurs de présence humaine SONOFF SNZB-06P et des capteurs Zigbee porte/fenêtre SNZB-04P

SONOFF a progressivement actualisé sa gamme de produits Zigbee depuis août 2023, et Raspberryme a récemment écrit sur le capteur de température/humidité (SNZB-01P), l’interrupteur/bouton (SNZB-02P) et le capteur de mouvement (SNZB-03P), ainsi que le SONOFF. Capteur de présence humaine SNZB-06P. J’ai maintenant eu l’occasion de tester à la fois le SONOFF SNZB-06P et le nouveau capteur de porte/fenêtre (SNZB-04P). Après avoir continué à les essayer pendant quelques semaines, nous pensons que la fiabilité est bien améliorée, notamment avec le capteur porte/fenêtre, les matériaux fabriqués ainsi que l’apparence sont meilleurs que les modèles précédents. Quant au capteur de présence humaine, il s’agit de la première génération, ce qui est assez impressionnant compte tenu de son prix et de ses fonctionnalités. Regardons de plus près.

Test du capteur de porte/fenêtre (SNZB-04P)

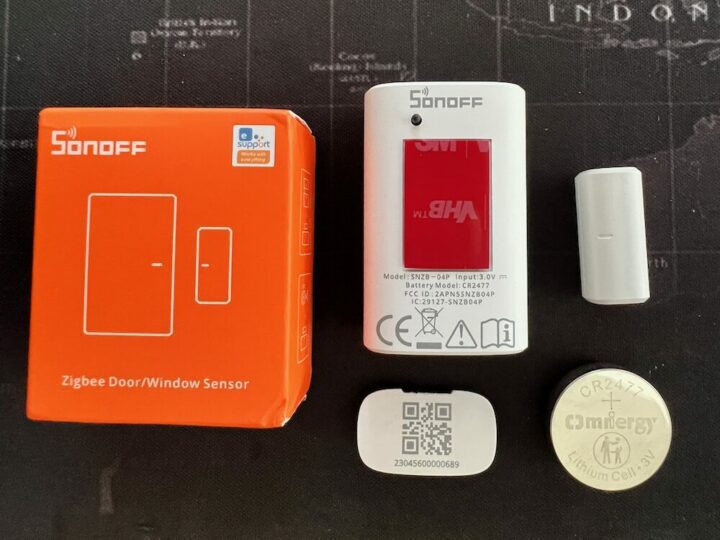

Déballage

Évidemment, le design arrondi diffère de la version rectangulaire précédente. Il s’intègre mieux à l’environnement que le modèle précédent. De plus, la capacité de la batterie au lithium est plus grande (CR2450 à 550 mA contre CR2477 à 1 000 mA), ce qui entraîne une durée de vie plus longue. SONOFF revendique jusqu’à 5 ans, mais nous savons que cela dépend vraiment de l’utilisation.

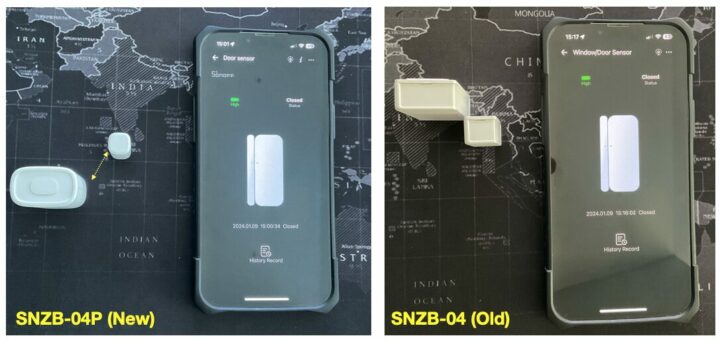

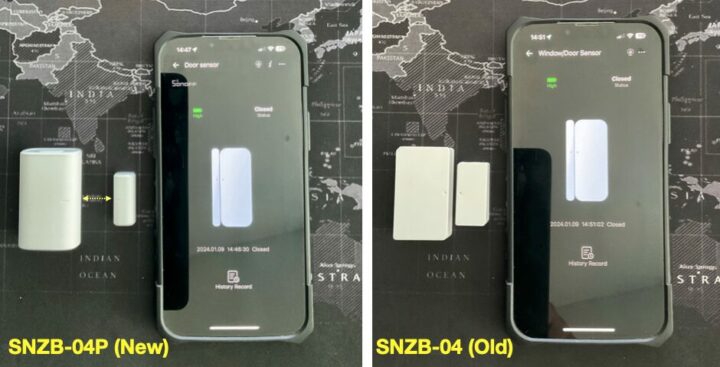

La grande base blanche sur le côté gauche abrite la batterie et le circuit imprimé, tandis que le côté droit contient un aimant ordinaire. Il s’agit d’une sorte d’interrupteur à lames qui utilise un aimant pour ouvrir et fermer le circuit de l’interrupteur. Un problème avec le précédent capteur de porte/fenêtre (SNZB-04) était que l’aimant était relativement faible et ne pouvait pas détecter s’il était installé trop loin l’un de l’autre ou à des niveaux différents. Parfois, l’emplacement d’installation peut ne pas permettre une grande proximité. Il semble que le modèle SNZB-04P résolve ce problème pour permettre une installation plus flexible. L’image ci-dessous montre la distance maximale entre les deux côtés qui peut encore être détectée, ainsi que le niveau d’écart par rapport au modèle précédent à droite qui indique la distance la plus éloignée que le capteur pourrait détecter.

Par conséquent, toute personne rencontrant des problèmes d’installation avec le capteur de porte/fenêtre dans des endroits difficiles pourrait apprécier la solution. Cela élimine le besoin d’acheter séparément des aimants plus puissants pour remédier à un espacement excessif. Globalement, cela rend l’installation plus flexible, un avantage certain de ce nouveau capteur.

Un autre ajout à ce nouveau modèle est la fonction de détection de falsification. Essentiellement, il y a un petit bouton noir à l’arrière du capteur (au-dessus des lettres SONOFF). Une fois installé, ce bouton est normalement enfoncé. Cependant, si quelqu’un retire le capteur, le bouton n’est plus enfoncé, ce qui permet à l’application Smart Home de détecter l’événement et d’envoyer des notifications si elle est définie.

Caractéristiques

• Connexion sans fil – Zigbee 3.0
• Distance d’installation – ≤20 mm
• Pile – CR2477(3V)
• Dimensions
  • Émetteur – 50,5x32x21,9mm
  • Aimant – 27x12x12,4 mm
• Poids – 33 grammes
• Matériau du boîtier – PC
• Plage de température – -10°C à 60°C
• Humidité – 5-95 % HR, sans condensation

Test du SNZB-04P avec l’application mobile eWeLink

Tout d’abord, vous devez créer un compte sur eWeLink. Puisqu’il s’agit d’un appareil Zigbee, vous aurez également besoin d’un hub/pont SONOFF Zigbee pour servir de passerelle pour vous connecter au cloud eWeLink via Wi-Fi. Dans notre test, nous avons utilisé le SONOFF Zigbee Bridge Pro. Une fois que nous avons créé le SNZB-04P en mode d’association, appuyez sur le bouton « + » en haut à droite dans eWeLink pour ajouter le SNZB-04P. Le processus est similaire à l’ajout d’autres appareils SONOFF.

Comme le capteur de porte/fenêtre est un appareil très basique avec quelques options à modifier, nous nous concentrerons uniquement sur les nouvelles fonctionnalités pour rationaliser l’test. Nous avons constaté qu’eWeLink a ajouté certaines fonctionnalités pour le SNZB-04P. Il introduit de nouvelles options pour définir des déclencheurs dans les scènes. Dans le modèle précédent, nous ne pouvions définir des conditions de déclenchement que dans les scènes lorsque la porte/fenêtre est fermée ou ouverte. Cependant, le nouveau modèle offre plus de flexibilité, comme « Rester fermé pendant une durée » et « Rester ouvert pendant une durée ». en plus de « Fermé » et « Ouvert ». Cela permet des actions plus flexibles, comme déclencher une action si la porte/fenêtre reste ouverte pendant plus de 60 secondes. Reportez-vous à l’image ci-dessous lors de la création d’une scène avec de nouvelles conditions de déclenchement.

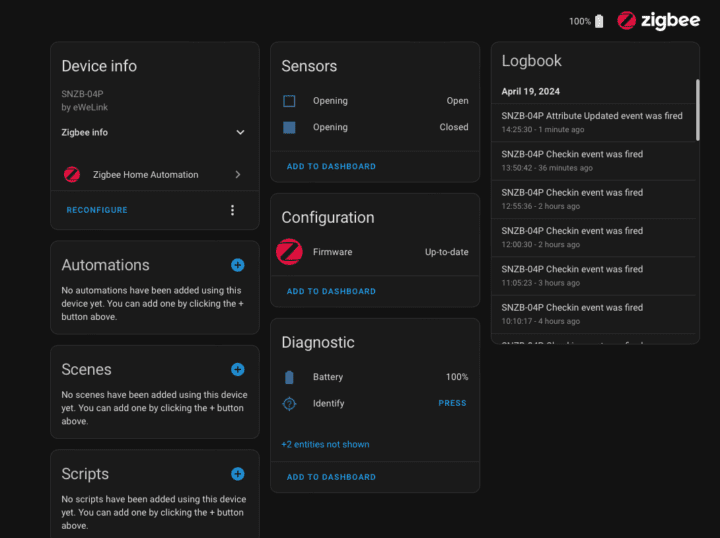

Test du SNZB-04P avec Home Assistant

Nous avons testé le SNZB-04P avec Home Assistant 2024.4.0 en combinaison avec la version SONOFF Zigbee USB Dongle « P » en utilisant à la fois l’intégration ZHA et l’intégration Zigbee2MQTT. Les résultats des tests indiquent que Zigbee2MQTT fournit des informations plus précises et détaillées que ZHA. Par exemple, Zigbee2MQTT inclut les états des capteurs pour l’état normal, la détection d’altération et l’état de la batterie faible, alors que ZHA n’en a pas. Il convient également de mentionner que certaines fonctionnalités vues dans eWeLink, telles que le paramètre de durée (combien de temps avant de signaler un changement de statut après non-détection), ne sont pas disponibles dans ZHA et Zigbee2MQTT. Cependant, les fans de Home Assistant ne trouveront peut-être pas que ce n’est pas un gros problème, car ils peuvent facilement créer eux-mêmes quelque chose de similaire au réglage de la durée dans les automatisations.

Test du capteur de présence humaine SONOFF SNZB-06P

Enfin, SONOFF s’est lancé sur le marché des capteurs mmWave (5,8 GHz) avec le modèle SNZB-06P, qui utilise le protocole Zigbee 3.0 à un prix attractif. Le principe de fonctionnement de base du SNZB-06P est d’émettre des signaux radar à ondes continues modulées en fréquence (FMCW) et de mesurer le temps nécessaire au signal réfléchi pour revenir. Ensuite, il calcule la distance et le mouvement de l’objet détecté à l’aide d’algorithmes logiciels. SONOFF affirme pouvoir détecter des mouvements à un niveau de 1 mm et à une vitesse minimale de 3 mm/s, ce qui couvre même la respiration humaine et les mouvements légers. Cela le rend idéal pour détecter des objets stationnaires à sa portée. Par exemple, il pourrait être utilisé pour détecter le sommeil, les occupants dans une salle de bain ou les individus assis tranquillement pendant des réunions ou au travail. Comme mentionné précédemment, il émet constamment des signaux radar pour la détection, de sorte que les appareils utilisant la technologie mmWave comme le SNZB-06P doivent être alimentés en permanence. Le SNZB-06P est livré avec un port USB-C pour une alimentation 5 V, et il peut également servir de routeur Zigbee pour étendre le réseau Zigbee dans la maison.

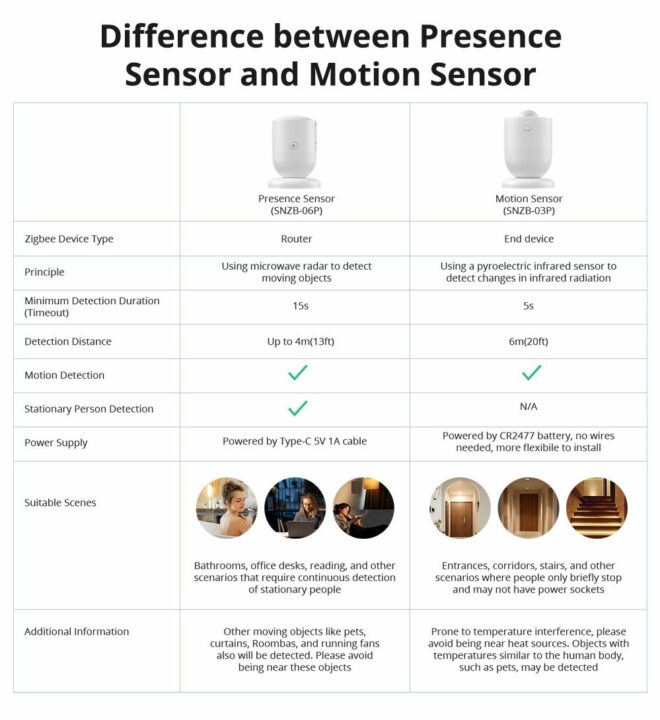

La conception mécanique ressemble à celle du SNZB-03P (capteur de mouvement) que nous avons récemment examiné. Cependant, la principale différence réside dans leur utilisation prévue. Le capteur de mouvement est plus adapté aux zones où les mouvements sont fréquents, tandis que le capteur de présence humaine est mieux adapté à la détection d’objets immobiles. Voir la comparaison entre les deux modèles dans l’image ci-dessous.

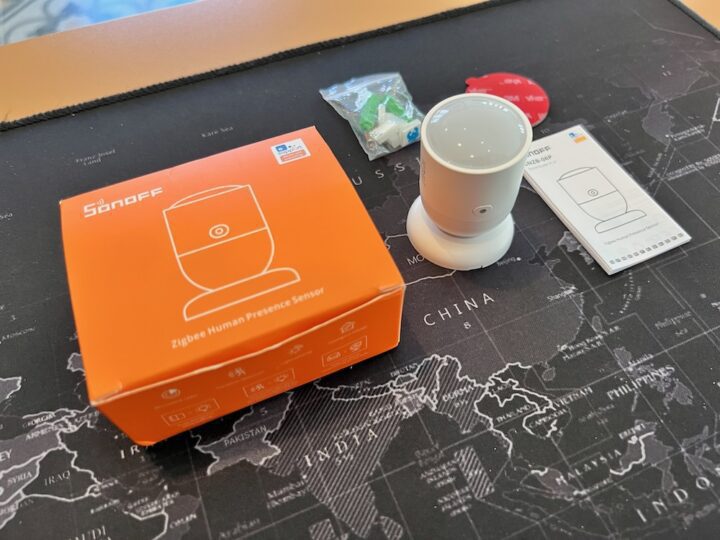

Déballage

A l’intérieur de la boîte, vous trouverez tout le nécessaire à l’utilisation, comme d’habitude dont un mini manuel, l’appareil lui-même, une base magnétique, un câble USB-C, des vis de montage et du scotch double face pour fixer la base magnétique. L’appareil dispose d’un bouton d’appairage et d’un code QR pour l’installation. Le SNZB-06P doit être utilisé avec le SONOFF Zigbee Bridge Pro pour exploiter pleinement ses capacités. S’il est utilisé avec un pont SONOFF Zigbee ordinaire, le SNZB-06P fonctionnera uniquement comme un capteur de mouvement de base.

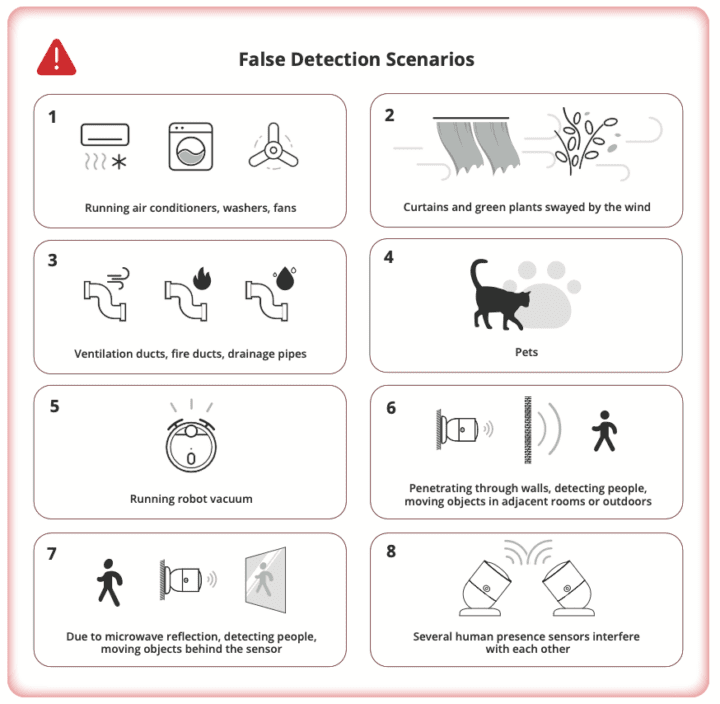

Nous avons reçu le SONOFF SNZB-06P il y a quelque temps, mais nous avons rencontré des problèmes de matériel instable, nécessitant un remplacement et retardant l’test plus que prévu. Cependant, cela s’est avéré être un avantage pour les lecteurs, car les premiers utilisateurs ont rencontré des problèmes d’installation et d’utilisation et ont fait part de leurs commentaires à SONOFF. En réponse, SONOFF a rapidement publié un nouveau firmware (1.0.6) et une documentation supplémentaire pour résoudre ces problèmes. Cette documentation, appelée Instructions de pré-utilisation, traite de divers facteurs affectant les performances et les solutions, tels que l’emplacement d’installation, l’impact du vent, de la chaleur, des animaux domestiques, des robots aspirateurs, des murs, des surfaces en miroir et de la distance entre les unités SNZB-06P. Ce sont des recommandations précieuses. Voir l’image ci-dessous pour une référence rapide.

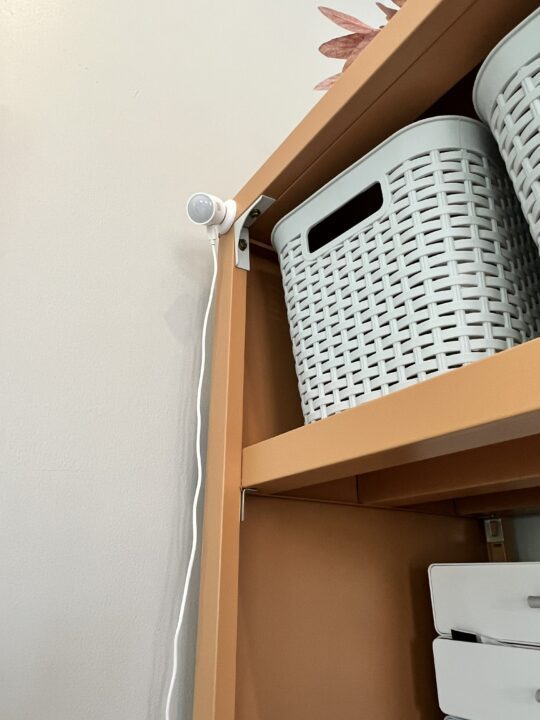

Lors de nos tests, nous avons constaté que la hauteur de montage optimale pour une détection précise des objets est d’environ 1,5 m à 1,8 m, comme le montre la photo ci-dessous. S’il y a des robots aspirateurs, assurez-vous que le niveau de détection est supérieur à leur hauteur. Nous avons constaté qu’il s’agissait d’un problème courant avec les capteurs mmWave, car ils peuvent toujours détecter des ventilateurs, des robots ou des arbres en mouvement. Par conséquent, trouver un emplacement de montage approprié est crucial pour des performances optimales.

Spécifications du SONOFF SNZB-06P

• MCU – Microcontrôleur sans fil Silicon Labs EFR32MG22
• Capteur de présence humaine
  • Radar à micro-ondes 5,8 GHz
  • Sensibilité configurable de 2,5 mètres à 4 mètres
• Sans fil – Zigbee 3.0 (type routeur) jusqu’à 30 mètres
• Divers – LED rouge, base magnétique, bouton
• Alimentation – 5 V CC/1 A via le port USB Type-C
• Dimensions – 44,2 x 44,2 x 59 mm
• Poids – 31 grammes
• Plage de température – -10°C à 60°C
• Humidité – 0 à 90 % HR, sans condensation
• Matériaux – ABS+PC
• Certifications – CE/FCC/ISED/RoHS
• Norme de sécurité – EN CEI 62368-1

Utilisation du SONOFF SNZB-06P avec l’application mobile eWeLink

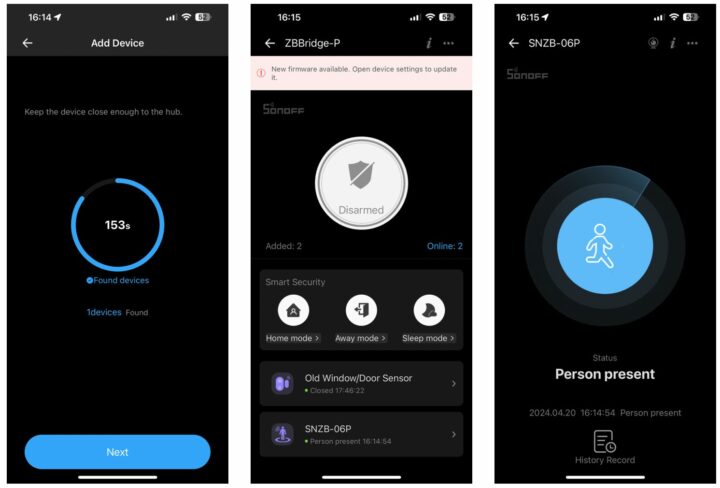

Comme d’habitude, nous avons ajouté le SNZB-06P de SONOFF Zigbee Bridge Pro en appuyant sur le bouton d’ajout de périphérique. Avant d’ajouter l’appareil, nous avons appuyé et maintenu enfoncé le bouton unique du SNZB-06P jusqu’à ce que le voyant clignote, indiquant qu’il était prêt pour le couplage. Voir l’image ci-dessous pour référence.

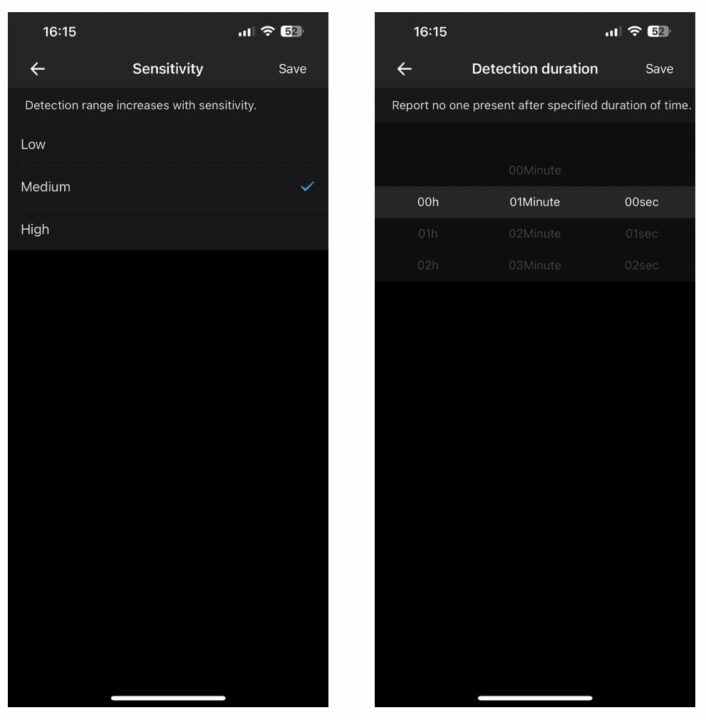

Une fois le SNZB-06P ajouté à eWeLink, il est maintenant prêt à être utilisé. Cependant, deux paramètres importants peuvent être ajustés pour maximiser les performances du SONOFF SNZB-06P en fonction de l’environnement :

• Sensibilité : ce paramètre détermine la plage de détection. Le régler sur « Faible » signifie que le capteur peut détecter jusqu’à 2,5 mètres de distance, « Moyen » jusqu’à 3,5 mètres et « Élevé » jusqu’à 4 mètres. Il est recommandé de commencer par le réglage de sensibilité le plus bas (Faible), car cela réduit l’impact des perturbations.
• Durée de détection : il s’agit de la durée après la détection pendant laquelle le capteur mettra à jour son état sur « Pas de présence » et sera prêt à détecter à nouveau. Cela agit comme une période de refroidissement pour éviter le déclenchement fréquent d’actions telles que l’éclairage, les alarmes ou les notifications. La durée minimale est de 15 secondes, ce qui est assez rapide à notre avis.

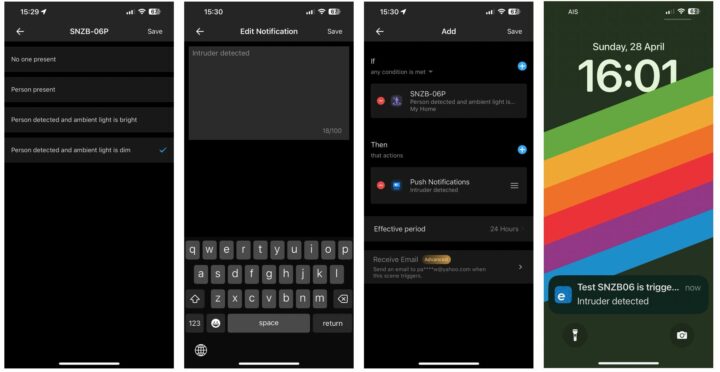

Nous avons testé les capacités du SNZB-06P en créant une scène (voir les captures d’écran ci-dessous pour référence). Nous avons constaté que le SNZB-06P est livré avec un capteur de lumière intégré, qui peut être utilisé pour créer des conditions plus diverses dans une scène. Par exemple, nous définissons un déclencheur qui envoie une notification si une personne est détectée et qu’il n’y a pas de lumière.

De plus, nous avons essayé de réduire la durée de détection au minimum de 15 secondes pour voir comment elle réagit. Cela a fonctionné comme prévu. Si des utilisateurs constatent des divergences dans cette fonctionnalité, assurez-vous de suivre les instructions de pré-utilisation mentionnées ci-dessus, car cela peut indiquer un problème matériel qui doit être résolu avec le vendeur.

Test du SONOFF SNZB-06 avec Home Assistant

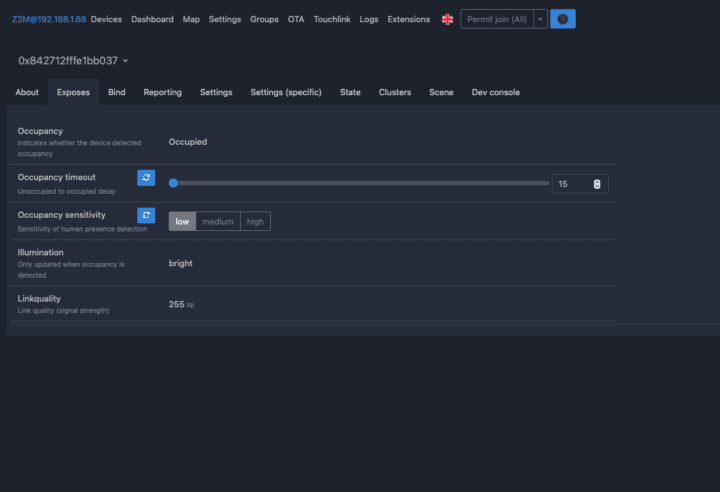

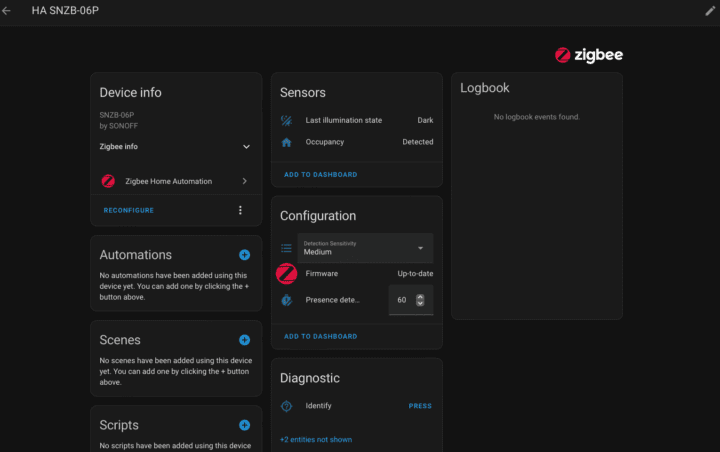

Nous avons testé l’intégration avec Home Assistant en utilisant à la fois ZHA et Zigbee2MQTT, qui sont des intégrations Zigbee populaires. La bonne nouvelle est que plus de détails sont disponibles par rapport aux versions précédentes du firmware que nous avons testées il y a des mois (version 1.0.6). Cette version a ajouté des options telles que les paramètres de durée de détection et de sensibilité sur la page principale, ce qui facilite la configuration sans avoir à descendre dans les clusters Zigbee comme la première version du firmware. Nous avons également constaté que les statuts du capteur de lumière « Sombre » et « Lumineux » sont des entités distinctes offrant encore plus de flexibilité par rapport à l’application native d’eWelink. Pour information, ces valeurs d’éclairage ne sont mises à jour que lorsque le statut de l’entité d’occupation est mis à jour.

La fonctionnalité reste cohérente entre ZHA et Zigbee2MQTT, avec une réactivité rapide et des mises à jour de l’état « Pas de présence » selon les paramètres configurés. De plus, les entités obtenues sont similaires dans les deux intégrations, même à égalité avec l’utilisation du logiciel eWelink.

Conclusion

Le SNZB-04P a connu des améliorations significatives par rapport aux modèles précédents de SONOFF, tels que le SNZB-04 (sans le suffixe « P ») et le DW2 WIFI. Il dispose d’une batterie plus grosse, d’un aimant plus puissant, d’une meilleure efficacité énergétique (par rapport à la version WiFi) et d’une réactivité plus rapide. Il peut également fonctionner avec d’autres plateformes telles que Google Home, Alexa et SmartThings via le protocole Zigbee 3.0. Nous aimons tout au plus le puissant aimant car il offre plus de flexibilité pour l’installation.

Pendant ce temps, le SNZB-06P est le premier capteur mmWave lancé par SONOFF, et notre test a montré que ses performances sont louables compte tenu de son prix relativement abordable par rapport aux autres produits du marché. Il peut également fonctionner comme un routeur Zigbee pour créer un réseau Zigbee fiable dans la maison. Comme mentionné dans le tableau comparatif avec les capteurs de mouvement, il convient pour détecter confortablement les personnes stationnaires, comme dans les salles de réunion, les bureaux ou les salles de bains. Cependant, comme la plupart des capteurs mmWave du marché, il nécessite une alimentation constante via USB en raison de sa nature énergivore pour émettre des ondes pour détecter les objets, ce qui peut rendre l’installation plus délicate puisque l’utilisateur doit trouver une prise murale à proximité. Choisissez celui qui convient à vos besoins.

Nous tenons à remercier ITEAD d’avoir envoyé le capteur Zigbee de présence humaine SONOFF SNZB-06P et le capteur Zigbee de porte/fenêtre SNZB-04P pour test. Le SNZB-06P peut être acheté pour 14,90 $, tandis que le SNZB-04P coûte 10,90 $. Comme d’habitude, vous pouvez bénéficier d’une réduction de 10 % sur toute commande sur la boutique ITEAD avec le code promo CNXSOFTSONOFF, et la livraison standard est gratuite pour les commandes supérieures à 89 $.
