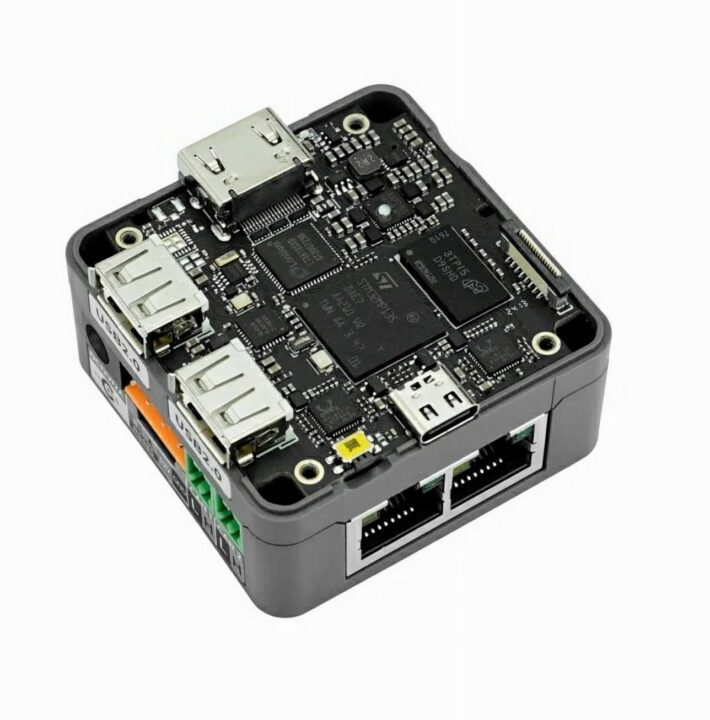

M5Stack CoreMP135 est un hôte de contrôle industriel alimenté par le microprocesseur central Arm Cortex-A7 STM32MP135DAE7 fonctionnant à 1 GHz, équipé de jusqu’à 512 Mo de mémoire SDRAM DDR3L et chargé d’interfaces hautes performances telles que deux ports Ethernet Gigabit, trois ports USB, deux ports CAN. Interfaces FD, deux interfaces Grove et une sortie vidéo « HD ».
Une carte de communication PWR485 intégrée regroupe une entrée d’alimentation de 9 V à 24 V et une interface RS485. L’appareil dispose également d’un emplacement pour carte microSD pour le stockage, d’un petit écran tactile capacitif IPS et d’un haut-parleur de 1 W pour l’interaction homme-machine.
Le CoreMP135 est conçu pour une faible consommation d’énergie et utilise une puce Allwinner AXP2101 pour la gestion de l’énergie. Il prend en charge le réveil et le sommeil programmés avec une horloge en temps réel intégrée (module BM8563). L’appareil fonctionne sous Linux et est livré avec une carte microSD chargée avec le système d’exploitation Debian, simplifiant la configuration et permettant une utilisation prête à l’emploi. Une plaque de base pour rail DIN en bas permet un montage et une installation faciles sur un rail DIN.
Spécifications du M5Stack CoreMP135 :
- MPU – Microprocesseur STMicroelectronics STM32MP135DAE7, doté d’un processeur Arm Cortex-A7 monocœur à 1 GHz
- Mémoire – SDRAM DDR3L 4 Gbits (512 Mo)
- Stockage – emplacement pour carte microSD
- Afficher
- Écran tactile capacitif IPS de 2,0 pouces
- 1x sortie vidéo HD (émetteur LT8618SXB HDMI 1.4, prend en charge jusqu’à 24 bits de profondeur de couleur). Remarque : M5Stack n’utilise pas la mention « HDMI » car elle nécessite une licence supplémentaire.
- Ethernet – 2x Gigabit Ethernet
- USB – 2x USB 2.0 Type-A, 1x USB-C (OTG, alimentation)
- Expansion
- 2x interfaces Grove (I2C et UART)
- Extension PWR485 – entrée d’alimentation 9 ~ 24 V et interface RS485
- Source de courant
- 12 V à 2 A via une prise d’alimentation CC, 5 V à 3 A via USB-C
- AXP2101 PMIC
- Divers – Haut-parleur 1 W (16 bits, I2S), plaque de base sur rail DIN
- Température de fonctionnement – 0°C – 40°C
- Dimensions – 54 x 54 x 34,5 mm
- Poids – 99,5 grammes
La page de documentation contient plus d’informations si vous souhaitez en savoir plus sur le produit. M5Stack a publié des appareils similaires au CoreMP135 dans le passé, souvent basés sur des microcontrôleurs ESP32, notamment le devkit Core2, Core3 et AtomS3 Lite, et Espressif Systems a très récemment acquis une participation majoritaire dans la société. Le CoreMP135 diffère cependant par sa capacité à exécuter un système d’exploitation Linux complet.
Le CoreMP135 est principalement destiné à l’automatisation industrielle, aux passerelles IoT Edge, à la maison intelligente, aux appareils de divertissement multimédia et au contrôle des mouvements des robots. Il est actuellement disponible au prix de 75 $ sur Aliexpress ou dans la boutique M5Stack.
