Le kit Ethernet à paire unique SparkFun MicroMod utilise l’émetteur-récepteur ADIN1110 pour la communication 10BASE-T1L, permettant une connectivité longue distance sur un seul câble à paire torsadée. Les choses deviennent plus simples puisque SparkFun a conçu le module pour être compatible avec l’écosystème MicroMod, qui permet de tester les connexions entre appareils industriels sur de longues distances, jusqu’à 1 700 mètres.
La caractéristique remarquable de cette carte est son émetteur-récepteur ADIN1110, qui prend en charge Ethernet 10BASE-T1L. Cette technologie utilise une seule paire torsadée pour une transmission de données légère et longue distance, atteignant des vitesses allant jusqu’à 10 Mbps selon la norme IEEE 802.3cg, le tout sans alimentation via le câble.
Spécifications du kit Ethernet à paire unique SparkFun MicroMod :
- 2x cartes de fonction Ethernet SparkFun MicroMod à paire unique
- Émetteur-récepteur conforme à la norme IEEE 10BASE-T1L 802.3cg-2019
- Transmission Ethernet sur une seule paire à des vitesses allant jusqu’à 10 Mbps
- Distance de transmission de 1 km (portée maximale du câble de 1,7 km)
- Tension d’alimentation de 1,8 V ou 3,3 V
- Amplitude de transmission de 2,4 V
- MAC intégré se connecte via SPI – Prend en charge 16 adresses MAC
- Prend en charge les protocoles SPI génériques et OPEN Alliance
- Émetteur-récepteur conforme à la norme IEEE 10BASE-T1L 802.3cg-2019
- 2x cartes principales SparkFun MicroMod
- Options d’alimentation – 5 V via USB-C ou 3,7 V ~ 4,2 V via batterie LiPo.
- Protection – Fusible PTC réarmable intégré (5 V/2 A).
- Régulateurs de tension – AP7361C (3,3 V/1 A) et AP7347DQ (3,3 V/500 mA pour les appareils Qwiic).
- Circuit de charge – MCP73831 intégré pour LiPo monocellulaire, charge 500 mA.
- Connectivité
- 1x USB-C
- 1x JST 2 broches pour batterie LiPo
- 2x MicroMod (cartes processeur et fonctions)
- 2x Qwiic I2C
- 1x emplacement pour carte MicroSD
- 1x connecteur SWD 2×5
- MUX intégré pour UART1
- Interface utilisateur
- Boutons : 1x réinitialisation, 1x démarrage
- LED : VIN, 3,3 V, Qwiic 3,3 V, CHG
- Dimensions – 3,40″ x 2,90″.
Le kit Ethernet à paire unique SparkFun MicroMod est open source, donc Sparkfun fournit toute la documentation nécessaire relative au matériel sur son référentiel matériel GitHub.

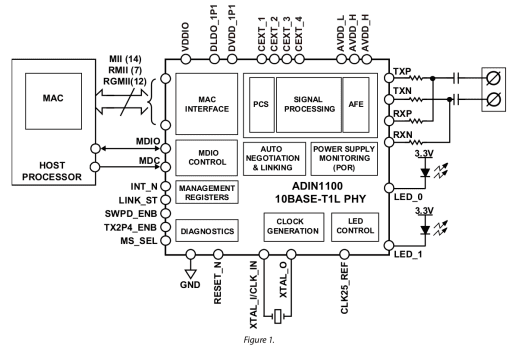

L’émetteur-récepteur ADIN1110 utilisé dans le kit SparkFun n’est pas nouveau ; nous en avons discuté en 2021. Pendant ce temps, Microchip a sorti ses nouveaux contrôleurs Ethernet LAN8650 et LAN8651 10BASE-T1S MAC-PHY en 2023. Mais avec la sortie de ce nouveau kit SparkFun, il est bon de voir qu’il peut désormais être acheté facilement dans un boutique.
La carte est très bien, mais il y a certaines limites, car le kit nécessite une alimentation séparée pour chaque carte principale MicroMod car il prend en charge la transmission de données uniquement et utilise une prise T1 Industrial AH IP20 pour le câble réseau, ce qui, selon SparkFun, est obsolète. pour Ethernet 10BASE-T1L.
La carte principale MicroMod dispose d’un connecteur M.2 dans lequel se connecte le plug-in des cartes Ethernet à paire unique. Il comprend un USB-C pour l’alimentation et la programmation, un cavalier pour isoler le blindage de l’USB-C, des boutons de réinitialisation et de démarrage, 2 broches SWD à 5 broches, un fusible réinitialisable de 2 A et des régulateurs de tension doubles (3,3 V/1 A pour les applications générales). utilisation et 3,3 V/500 mA pour les appareils Qwiic). De plus, il comprend des cavaliers PTH pour la mesure du courant, un JST à 2 broches pour les batteries LiPo avec un circuit intégré de charge, quatre LED d’état, une prise pour carte microSD pour l’enregistrement des données et deux connecteurs Qwiic pour l’extension I2C. plus d’informations sur cette carte sont disponibles sur la page des produits de la carte principale MicroMod.

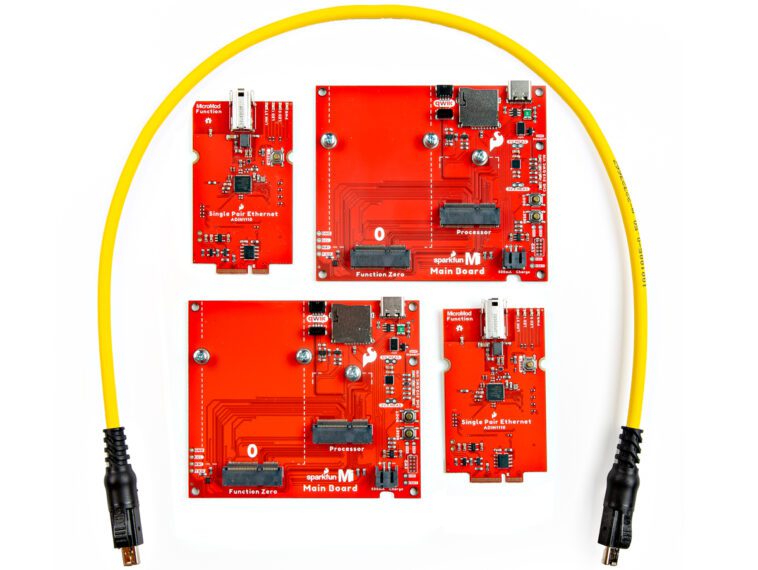

Le kit comprend deux cartes de fonction Ethernet SparkFun MicroMod à paire unique avec ADIN1110, deux cartes principales MicroMod simples et un câble Ethernet blindé à paire unique de 0,5 m. Disponible sur la boutique SparkFun, le kit est au prix de 89,95 $, avec des réductions supplémentaires pour les achats groupés. Plus d’informations sur le produit peuvent également être trouvées dans le guide de démarrage SparkFun.
