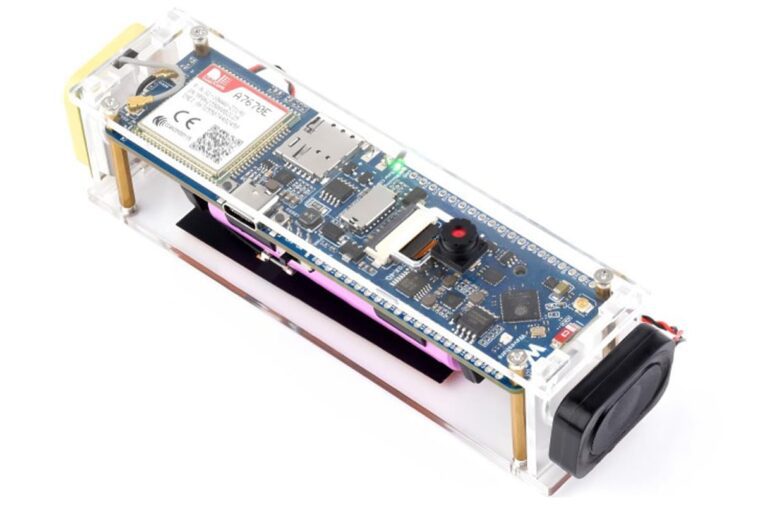

Waveshare a récemment lancé deux nouvelles cartes de développement ESP32-S3 4G : l’ESP32-S3-SIM7670G-4G et l’ESP32-S3-A7670E-4G. Ces cartes prennent en charge la 4G LTE Cat-1, le Wi-Fi, le Bluetooth et le GNSS, et sont livrées avec une caméra OV2640 et un support de batterie pour une batterie 18650. La principale différence entre les deux est que le module A7670E prend également en charge 2G GSM/GPRS/EDGE à 900/1800 MHz, contrairement au module SIM7670G.

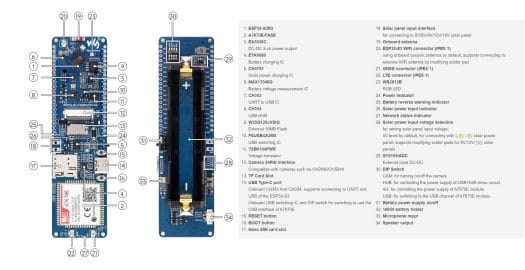

La carte dispose de deux rangées d’E/S, dont GPIO, I2C, SPI, ADC et USB 2.0. Il dispose également d’un port USB-C pour l’alimentation et la programmation, d’un emplacement pour une carte MicroSD et d’une option pour connecter un haut-parleur externe. Il existe un circuit intégré de commutation USB et un commutateur DIP pour connecter facilement le module à un PC pour Internet ou le débogage.
Spécifications des cartes de développement Waveshare ESP32-S3 4G :
- Module de communication
- A7670E 4G – Module A7670E Cat-1 4G prenant en charge la mise en réseau 4G Cat-1 + 2G, le positionnement GNSS, les appels téléphoniques et les SMS.
- SIM7670G 4G – Module SIM7670G Cat-1 4G prenant en charge le réseau LTE Cat-1, le positionnement GNSS (GPS, BeiDou, GLONASS, Galileo).
- Couverture mondiale et prise en charge des bandes
- A7670E 4G – Se concentre sur les bandes LTE-FDD plus adaptées à l’Europe, à l’Asie du Sud-Est, à l’Asie occidentale, à l’Afrique, à la Chine et à la Corée du Sud avec une prise en charge supplémentaire GSM/GPRS/EDGE.
- SIM7670G 4G – Offre une couverture mondiale avec une gamme plus large de bandes LTE-FDD et LTE-TDD, ce qui le rend applicable dans le monde entier, mais ne prend pas en charge GSM/GPRS/EDGE.
- MCU sans fil – ESP32-S3 Xtensa 32 bits LX7 dual-core, fréquence jusqu’à 240 MHz, 512 Ko de SRAM, 384 Ko de ROM, WiFi 4 2,4 GHz et Bluetooth 5.0
- Mémoire et stockage
- 2 Mo de mémoire PSRAM
- 16 Mo de stockage Flash
- Interfaces périphériques
- Caméra OV2640
- Emplacement pour carte MicroSD
- Port USB Type-C utilisé pour les commandes AT, le positionnement GNSS, la mise à niveau du firmware, la gravure de programmes, etc…
- en-tête à 38 broches
- Gestion de l’alimentation
- Prise en charge de la batterie au lithium
- Chargement solaire (5V à 18V) via CN3791
- Chargement USB via ETA6098
- Mesure de la tension de la batterie à l’aide du MAX17048G
- Fonctions de sécurité
- Chiffrement matériel
- Générateur de nombres aléatoires
- HMAC
- Signature numérique
- Caractéristiques supplémentaires
- LED RVB
- Support de batterie 18650
- Antenne céramique GNSS de haute précision et
- Connecteur d’antenne – IPEX 1
- Dimensions de la carte – 110 x 30,44 mm
La caméra OV2640 intégrée capture des vidéos à une résolution de 1 600 × 1 200 et 15 images par seconde, offrant une qualité décente. De plus, le module d’appel dispose d’un microphone et d’un haut-parleur pour activer la fonctionnalité d’appel.
Les cartes peuvent être équipées d’une batterie au lithium 18650, qui peut être rechargée à l’énergie solaire. Pour protéger la batterie, la carte intègre un CI ETA6098 pour le chargement de la batterie, un CI CN3791 pour le chargement solaire et un CI MAX17048G pour mesurer la tension de la batterie.
Auparavant, nous avons couvert plusieurs autres modules 4G basés sur ESP32 comme LILYGO T-SIMCAM ESP32-S3 et LILYGO T-SIM7080G-S3, n’hésitez pas à les consulter si le sujet vous intéresse.
Waveshare propose des exemples de code et des instructions utilisant VSCode (ESP-IDF) et l’IDE Arduino, ainsi que des détails sur les commandes AT pour les modules A7670E et SIM7670G sur leur page wiki respective, où vous trouverez également plus d’informations techniques, de documents et de pilotes. .
Vous pouvez acheter les cartes ESP32-S3 de Waveshare sur Amazon et AliExpress. L’ESP32-S3 SIM7670G 4G est disponible sur Amazon au prix de 56,29 $ et sur AliExpress au prix de 56,48 $. Pendant ce temps, l’ESP32-S3 A7670E 4G est au prix de 49,29 $ sur Amazon et de 34,00 $ sur AliExpress. Les deux cartes sont également disponibles sur la boutique Waveshare.
