La tendance consistant à mesurer la consommation d’énergie des appareils électroménagers est devenue de plus en plus populaire parmi les utilisateurs de Smart Home au cours des dernières années. Nous avons reçu le nouveau dispositif de commutation de compteur de puissance intelligent SONOFF POW Ring pour test par ITEAD. Contrairement aux appareils de surveillance de l’énergie existants de SONOFF tels que POW Elite, SPM, DualR3, POW3 et POW Origin, ce nouvel appareil, également appelé POWCT, utilise un transformateur de courant (CT) pour mesurer le flux de courant ou la puissance totale consommée. Cette méthode ne permet aucun contact physique avec les fils sous tension et réduit les risques lors de l’installation.

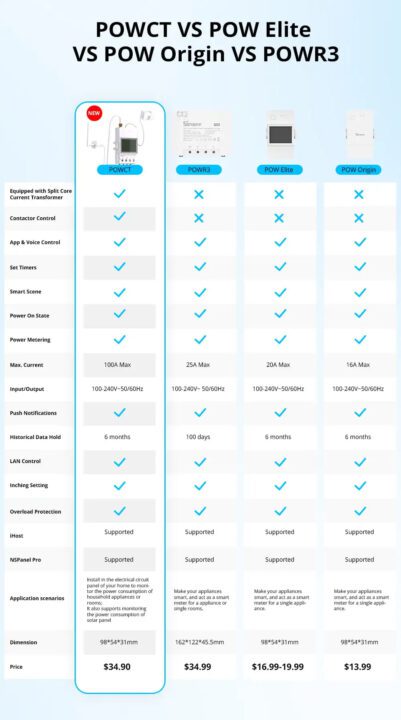

De plus, il peut mesurer des courants allant jusqu’à 100 A, ce qui est nettement supérieur aux modèles précédents. Cela le rend adapté à la mesure de la consommation d’électricité au niveau du disjoncteur principal, de l’énergie générée par les panneaux solaires ou même des chargeurs domestiques de véhicules électriques (VE). Le SONOFF POW Ring, que nous testons aujourd’hui, n’est pas seulement un compteur d’énergie intelligent mais aussi un interrupteur, ce qui signifie qu’en plus de mesurer la consommation et la gestion de l’énergie, il dispose également d’un relais de petite taille. Le POW Ring fonctionne via WiFi et est géré à l’aide du même logiciel eWeLink que les autres appareils SONOFF. Avant de plonger dans les détails du POW Ring, jetons un coup d’œil à un tableau de comparaison avec d’autres membres de la famille POW.
Déballage de la bague SONOFF POW

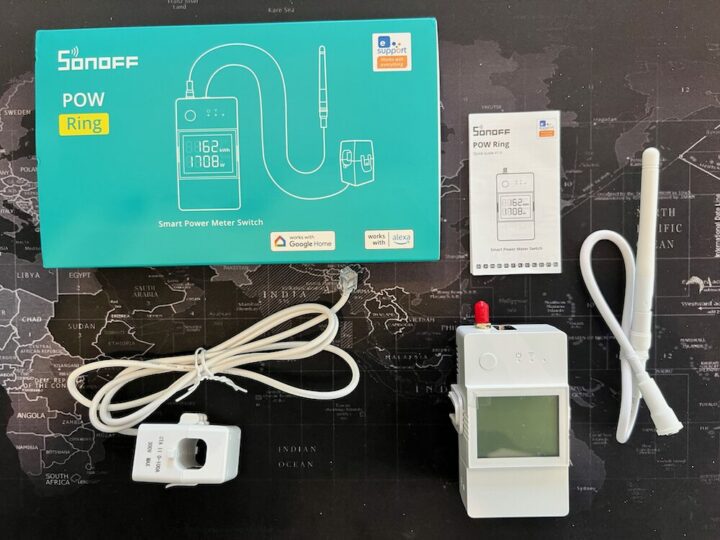

Les principaux éléments fournis dans la boîte sont le manuel d’utilisation, une antenne, l’unité POW Ring et une pince CT. L’unité POW Ring dispose de fentes pour insérer les fils en bas et en haut. Le port d’antenne est en haut et il est facultatif d’installer l’antenne si vous souhaitez avoir un bon signal wifi lorsqu’elle est installée dans une armoire. Sur le devant, il y a un écran LCD pour visualiser diverses données, un seul bouton pour modifier la valeur d’affichage et passer en mode d’appairage, et des LED indiquant l’état du WiFi et de l’alimentation. Outre le connecteur SSMA pour l’antenne, il existe également un port RJ9 à proximité pour connecter la pince CT.

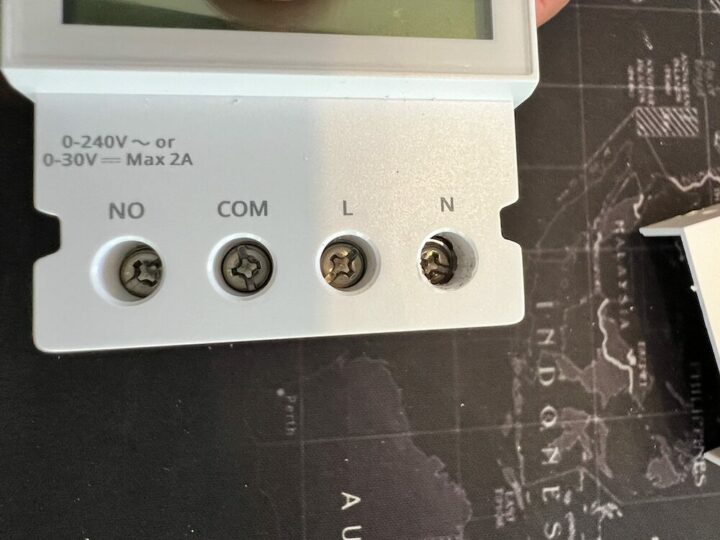

Les emplacements inférieurs de l’anneau POW (L et N) sont destinés à être connectés à la source d’alimentation. Les emplacements NO et COM sont des bornes relais utilisées pour contrôler un autre appareil. Ils fonctionnent comme des contacts secs avec une spécification maximale de 2A. Comme le montre l’image, il n’y a qu’un seul port RJ9 pour connecter la pince CT, ce qui indique qu’elle ne peut être utilisée qu’avec une alimentation monophasée. Nous avons demandé à SONOFF s’il était prévu de proposer des modèles triphasés, mais ils y réfléchissent toujours, en fonction de la demande. Vous pouvez fournir des commentaires via leurs réseaux sociaux si vous le souhaitez.

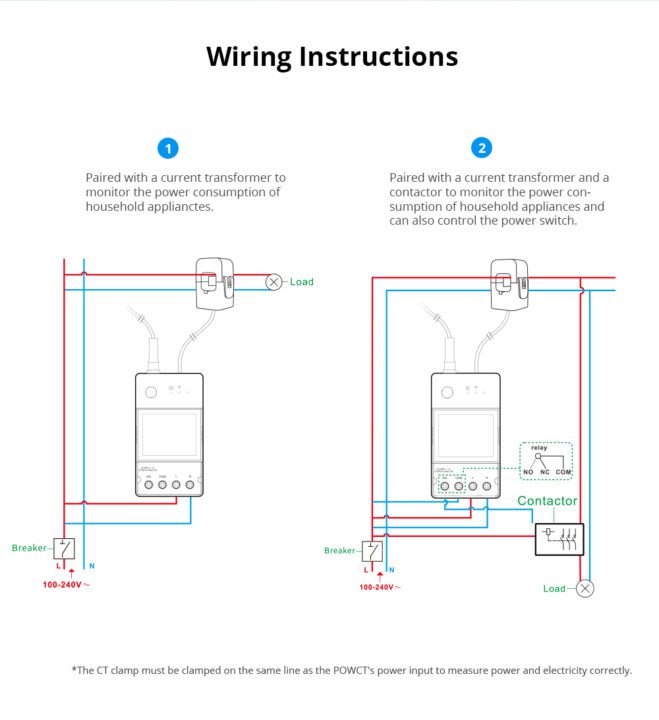

Certains ménages revendent leur excédent d’électricité au réseau, ce qui implique que l’électricité circule dans les deux sens en fonction de l’utilisation et de la production (par exemple à partir de panneaux solaires). Il n’existe actuellement aucune fonction de mesure d’énergie bidirectionnelle. SONOFF a mentionné son intention de mettre en œuvre cette fonctionnalité via des mises à niveau logicielles à l’avenir. Les images ci-dessous illustrent les deux configurations de câblage : une sans utiliser le relais et une autre utilisant le relais pour déclencher un contacteur magnétique afin de contrôler des appareils électriques à forte charge.
Démontage de SONOFF POWCT

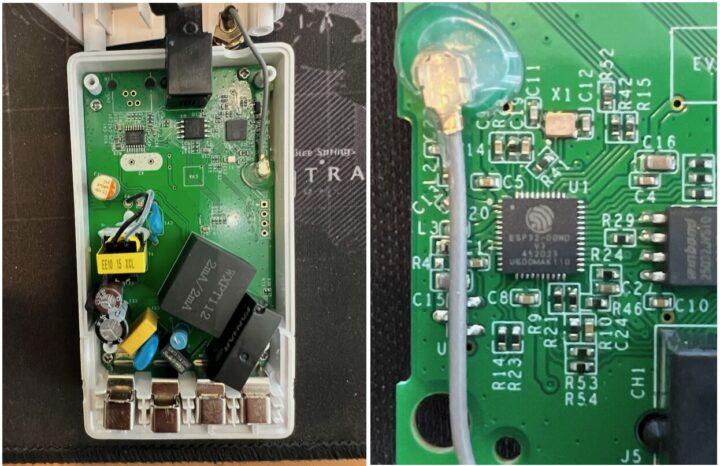

Nous avons procédé à un petit démontage du SONOFF POW Ring (POWCT) et comme indiqué dans les spécifications, il y a une puce ESP32 à l’intérieur. SONOFF s’efforce de mettre à niveau les puces internes de ses nouveaux appareils Smart Home de l’ESP8266 au plus récent ESP32 depuis l’année dernière. En plus de travailler plus rapidement, c’est quelque chose que les bricoleurs apprécient car il devrait être facile de flasher d’autres firmwares, qu’il s’agisse de Tasmota ou d’ESPHome, avec des broches clairement marquées à cet effet. Cela fait du flashage du micrologiciel un processus simple. Cependant, nous n’avons mené aucune expérience de flashage car aucun des deux projets n’avait préparé de firmware fonctionnel pour le nouvel appareil au moment de l’test.
Test du SONOFF Pow Ring avec eWelink

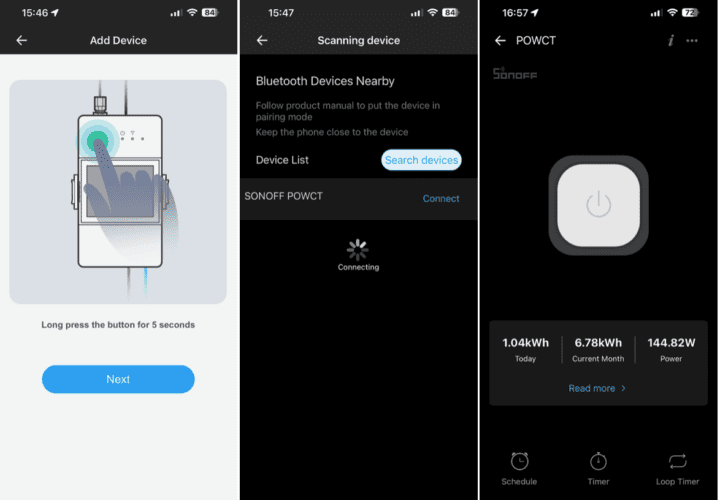

Nous avons commencé par tester eWeLink (v.5.30) sur un iPhone exécutant iOS 17.3.1. Le processus de couplage est similaire à l’ajout d’autres appareils Wi-Fi SONOFF en appuyant et en maintenant enfoncé le bouton unique situé en haut de l’anneau POW pendant 5 secondes pour passer en mode de couplage, indiqué par des lumières clignotantes. Depuis l’application eWeLink, nous avons ensuite ajouté l’appareil comme d’habitude en appuyant sur le signe « + ». Les étapes sont à peu près celles indiquées dans les images ci-dessous ou vous pouvez voir tous les détails dans leur manuel d’utilisation.

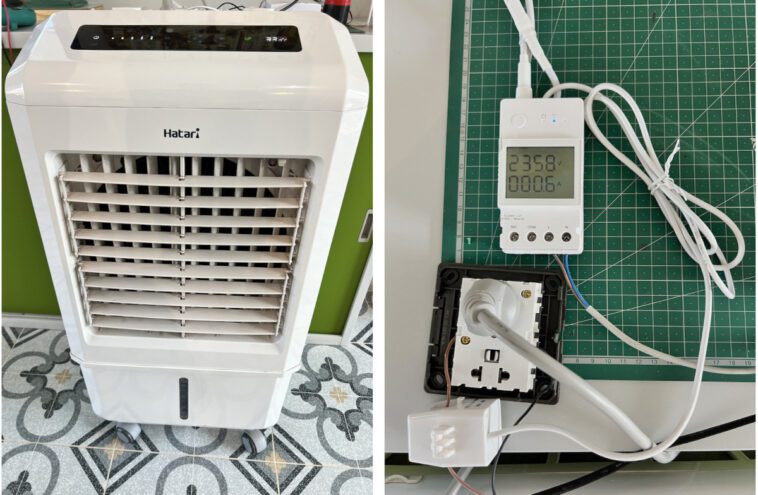

Une fois le POW Ring prêt à l’emploi, nous l’avons testé en mesurant la consommation énergétique du refroidisseur d’air par évaporation du bureau (oui, il fait chaud ici en été !). Nous avons expérimenté l’ajustement de la vitesse du ventilateur pour observer les mises à jour de la consommation d’énergie. La mise à jour des données a été presque instantanée, la mise à jour la plus lente observée se produisant dans les 5 secondes. De même, si nous devions utiliser Home Assistant, la vitesse de mise à jour serait très similaire. Nous n’avons cependant pas testé la mesure d’énergie bidirectionnelle car elle n’est pas encore disponible avant les futures mises à jour du firmware.
À partir de l’écran « Aperçu de l’énergie », nous pouvons afficher les détails de la consommation d’énergie en temps réel, quotidiennement, mensuellement et annuellement. Même si nous cessons d’utiliser le POW Ring, les données historiques seront conservées jusqu’à 6 mois avant leur suppression. Cela nous laisse suffisamment de temps pour le télécharger et le stocker localement si nécessaire.

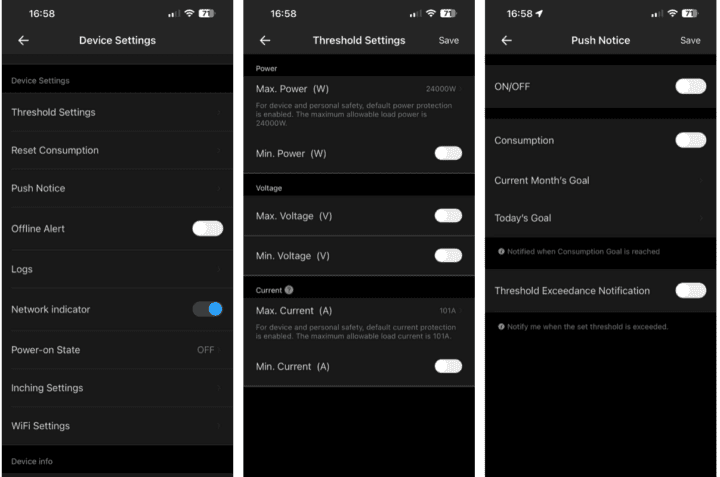

Deux fonctionnalités intéressantes que nous avons trouvées lors de l’utilisation de l’application eWeLink pour gérer le POW Ring sont les « Paramètres de seuil » et la « Notification push ». Les paramètres de seuil peuvent fonctionner avec le relais fourni, nous permettant de définir des seuils de courant, de tension ou de puissance. Si ces seuils sont dépassés ou même tombés en dessous, le relais se déclenchera pour allumer ou éteindre la charge. De plus, avec Push Notice, nous pouvons configurer des notifications si la consommation d’énergie dépasse ou est inférieure aux seuils que nous avons définis. Cette flexibilité pourrait s’avérer utile dans divers scénarios.
Test du SONOFF Pow Ring avec Home Assistant

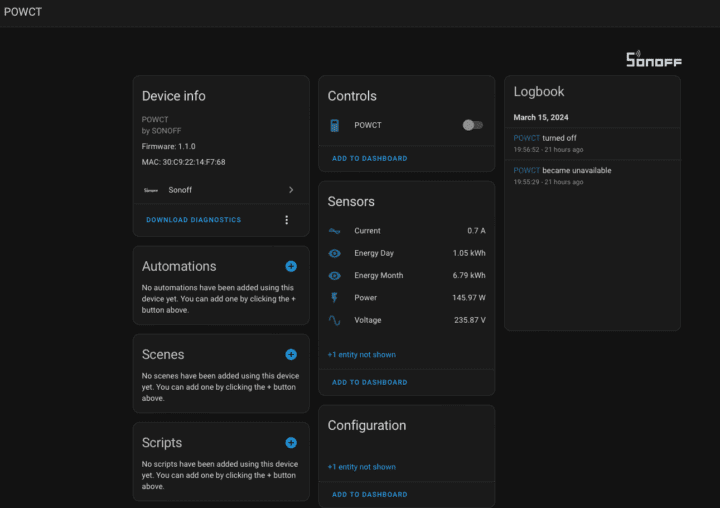

Nous avons utilisé Home Assistant version 2024.2.4 fonctionnant sur un Raspberry Pi 4. L’ajout du POW Ring s’est fait automatiquement grâce à l’intégration d’AlexxIT Sonoff LAN (v.3.6). Nous sommes presque sûrs qu’au moment où nous avons testé, AlexxIT Sonoff LAN n’avait pas encore testé le POW Ring. Cependant, le POW Ring fonctionnait toujours comme les autres produits de surveillance énergétique de SONOFF. Les données comprenaient le courant, la tension, la puissance et la consommation d’énergie pour le jour et le mois. Les passionnés de Home Assistant peuvent utiliser davantage ces données pour des calculs supplémentaires ou une automatisation. Il y a l’interrupteur en haut, qui est le relais dont nous avons parlé plus tôt. Son objectif principal est de déclencher des contacteurs magnétiques pour allumer ou éteindre les appareils, et peut gérer un courant maximum de 2 A.
Conclusion
SONOFF a enfin introduit un dispositif de surveillance de l’énergie CT, le POW Ring, qui permet une surveillance sûre de l’énergie sans qu’il soit nécessaire de modifier le câblage électrique. Il peut mesurer jusqu’à 100A, suffisant pour la plupart des foyers. Avec le commutateur de relais inclus, nous pouvons facilement contrôler d’autres appareils via les paramètres de seuil ou créer des scènes ou une automatisation supplémentaires. Les fans de SONOFF/eWeLink apprécieront sûrement cet ajout.
Nous tenons à remercier ITEAD d’avoir envoyé le SONOFF Pow Ring pour test. La société vend le wattmètre intelligent SONOFF Pow Ring pour seulement 34,90 $ sur sa boutique en ligne et, comme d’habitude, vous pouvez également utiliser le coupon CNXSOFTSONOFF pour obtenir une réduction de 10 % sur l’appareil ou sur tout autre article de la boutique ITEAD.
