TwoTrees TS2 est un graveur laser avec un laser de 10 W, et la société nous a envoyé un échantillon pour examen. Je laisse habituellement Karl revoir ce type de matériel comme il l’a fait précédemment avec le graveur laser Ortur Laser Master 2 Pro, mais il se trouve qu’il est occupé avec un autre graveur laser 10W d’une autre société, alors j’ai décidé de l’essayer moi-même cette fois-ci .
J’écrirai une critique en deux parties, la première partie vérifiant les spécifications, déballant l’emballage et rapportant mon expérience d’assemblage de mon tout premier graveur laser, avant de graver et de découper divers matériaux dans la deuxième partie de la revue.
Spécifications du graveur laser TwooTrees TS2
Spécifications de base du TS2 fournies dans le manuel d’utilisation :
- Laser
- Puissance – 10 watts
- Longueur d’onde – 445 nm +/-5
- Carte de contrôle – Makerbase DLC32 V.20 avec module ESP32-WROOM-32U
- Précision de gravure – 0,1 mm
- Vitesse de gravure – 10 000 mm par minute
- Taille de gravure – Jusqu’à 450 x 450 mm
- Fichiers pris en charge – NC, BMP, JPG, PNG, GCODE, etc.
- Matériaux de gravure pris en charge – Bois, plastique, papier, cuir, bambou, papier éponge, alumine, acier inoxydable, acrylique, verre, etc.
- Méthodes de gravure – Sculpture d’image, sculpture de texte, sculpture de numérisation, sculpture de contour, sculpture de pixels
- Transfert de fichiers – USB, application mobile, programmes PC ou macOS, interface utilisateur Web
- Dimensions – 733 x 721 x 172 mm
- Poids – 6,5 kg
- Matériaux TS2 – Profilés aluminium et pièces en tôle
- Plage de température – 5 à 40°C
- Humidité – 20 à 60 % HR
Déballage
Le graveur laser TS2 est livré dans trois emballages distincts étiquetés A, B et C.

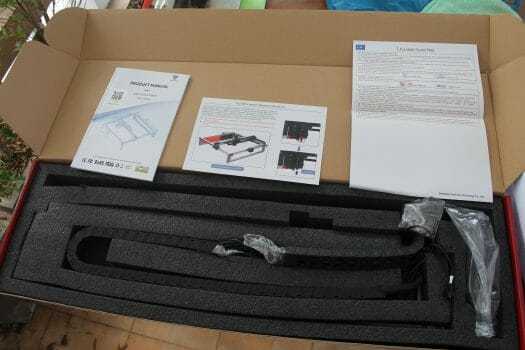

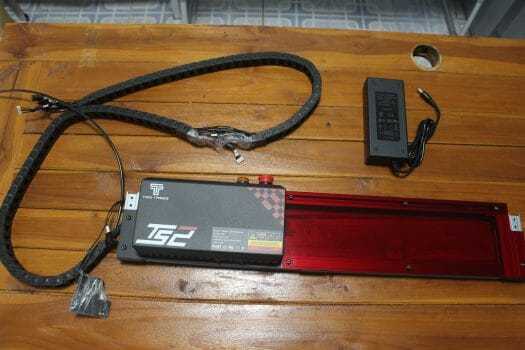

Le paquet A comprend le cadre avant avec la carte contrôleur ESP32 et les câbles et porte-câbles qui y sont attachés, une alimentation 24V/4A et un cordon d’alimentation (non illustré sur la photo ci-dessus), un manuel d’utilisation utile en anglais et en allemand, comme ainsi qu’un « mode d’emploi du capteur de flamme TS2 » et une FAQ.

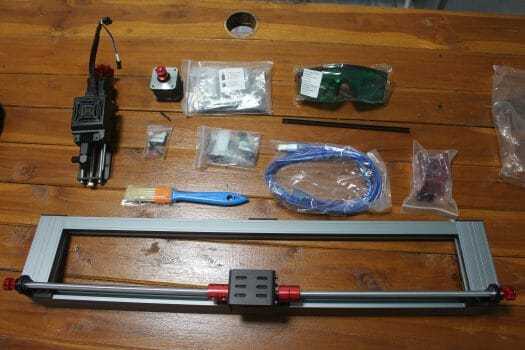

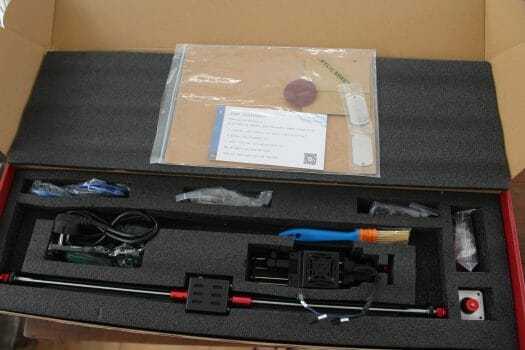

Le paquet B comprend le cadre arrière et tous les petits accessoires tels que le module laser 10W lui-même, le moteur pas à pas de l’axe X, un câble USB, un couvercle de protection en acrylique pour le laser, une brosse et diverses vis. Je pensais que je devrais acheter une protection oculaire, mais des lunettes de sécurité font également partie de l’emballage, donc pas besoin. La société fournit également certains matériaux dans le package B, mais au moment où nous avons discuté de l’examen, il y avait également un package de matériel gratuit dans le cadre du kit avec différents types de bois, carton, cuir et métaux, comme illustré ci-dessous.

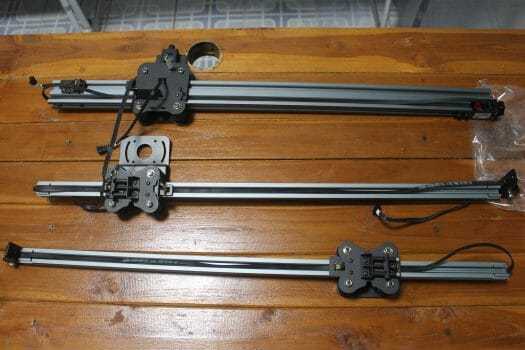

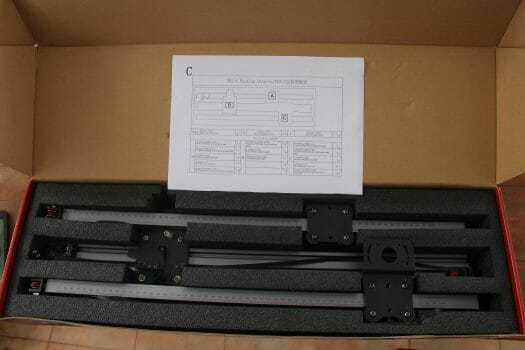

Le paquet C est livré avec trois parties : les cadres d’axe Y gauche et droit et la traverse d’axe X.
Ensemble graveur laser TwoTrees TS2

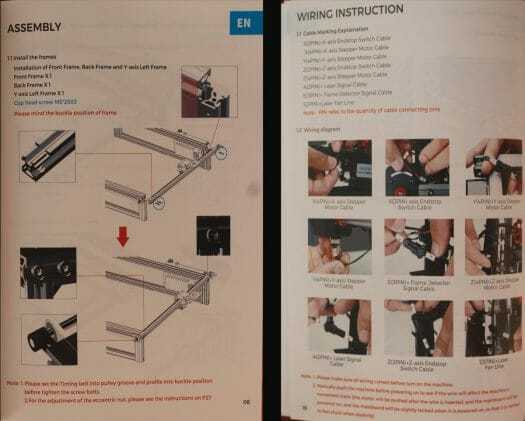

Pour le montage, j’ai suivi les instructions du manuel d’utilisation du TS2 qui peut également être trouvé en ligne.
Ceux qui préfèrent suivre des tutoriels vidéo en trouveront sur Youtube, et vous pourrez demander de l’aide dans un groupe Facebook privé. Je n’ai pas eu à utiliser non plus pour assembler l’appareil. C’était relativement simple, mais cela prenait aussi beaucoup de temps, car il m’a fallu deux à trois heures pour terminer la construction.
Les principales étapes comprennent l’assemblage des cadres d’axe Y droit et gauche avec le cadre avant et arrière, l’installation de la traverse d’axe X, le montage du module laser et de son capot de protection, la fixation des porte-câbles au cadre et enfin le câblage.

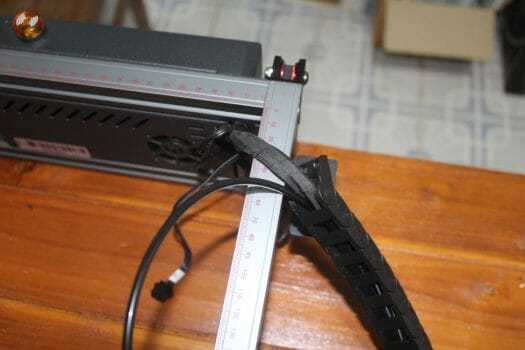

L’assemblage aurait pu être un peu plus rapide Si je m’étais assuré que les câbles sortant du contrôleur étaient sous le cadre de l’axe Y gauche, bien que pour ma défense, cela n’ait pas été spécifié dans le manuel. J’ai donc dû démonter le cadre de l’axe Y gauche, déplacer les câbles en dessous et le remonter, ce qui a ajouté 15 à 20 minutes à la construction.

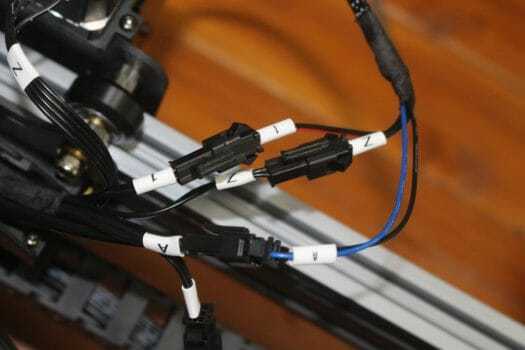

La partie câblage est vraiment facile puisque les câbles sont tous bien repérés, et il suffit de clipser chaque partie en conséquence.

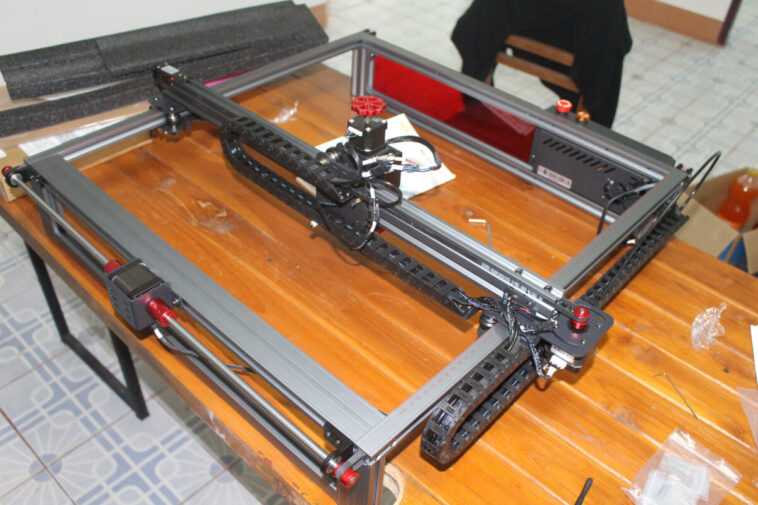

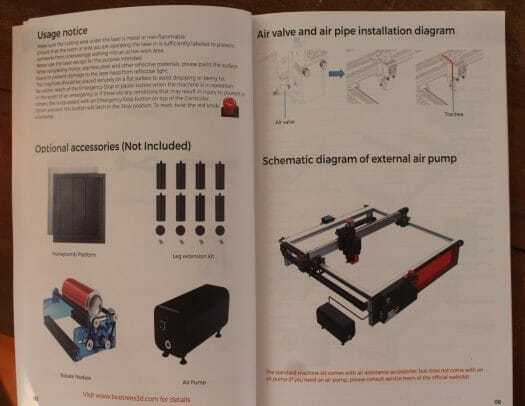

C’est le résultat final. J’étais d’abord confus car il y a un tuyau noir flexible à droite au-dessus qui semble être utilisé avec un appareil pneumatique, mais qui n’est connecté à rien. J’ai fini par le ranger dans la partie porteuse et j’ai découvert que c’était pour une pompe à air en option qui n’est pas incluse dans le kit standard après avoir lu un peu plus le manuel d’utilisation.
Bien! Cela signifie donc que je peux confirmer que l’assemblage devrait maintenant être terminé.
Le logiciel et la suite
Je ferai plus de lecture et d’apprentissage avant d’allumer l’appareil, car je veux m’assurer de ne pas faire d’erreurs, notamment en ce qui concerne la sécurité des personnes et la table, comme l’a montré un examen antérieur d’un autre module laser 10W les choses peuvent mal tourner.
Je vais aussi devoir réfléchir au logiciel à utiliser. Je suis un utilisateur Linux, mais le manuel d’utilisation fournit des instructions pour le programme LaserGRBL pour Windows et le logiciel de gravure commerciale LightBurn pour Windows et macOS. Je vois qu’il existe des outils GRBL pour Linux, mais comme je suis débutant, je vais probablement jouer la sécurité et installer LaserGRBL sur un mini PC Windows 11 en premier. Je peux également voir qu’il y a l’application Android MKSLaser et une interface utilisateur basée sur le Web. Donc, pour le moment, je pense à vérifier LaserGRBL, l’application Android et l’interface Web dans la deuxième partie de l’examen, ainsi que des tests de gravure et de découpe.
J’aimerais remercier TwoTrees d’avoir envoyé le graveur laser TS2 pour examen. Il est maintenant disponible pour 569 $ avec une licence gratuite du logiciel LightBurn. Je ne pense pas que mon kit inclue une telle licence et ait plutôt du matériel gratuit. Ils ont également le coupon « TS2 » pour un rabais de 20 $ et un cadeau gratuit pour les dix prochains jours.
