L’ordinateur matériel open source Olimex AgonLight2 8 bits se vend 50 euros

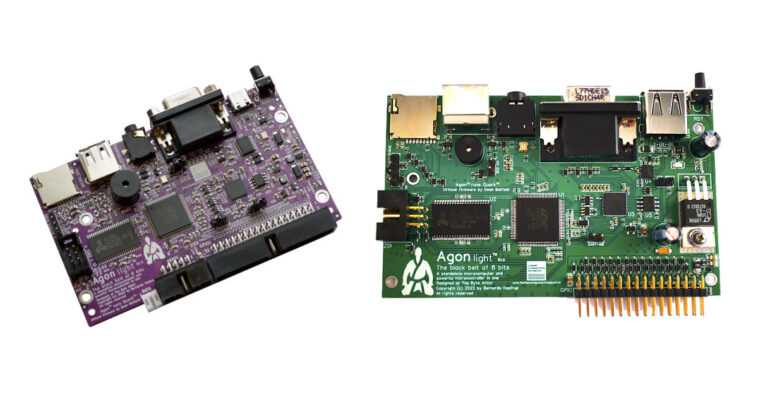

Olimex a commencé à prendre des précommandes pour l’AgonLight2, une version personnalisée de l’ordinateur matériel open source 8 bits Agon Light basé sur la famille Z80 et exécutant BBC Basic.

Bernardo Kastrup et Dean Belfield ont créé l’ordinateur rétro Agon light 8 bits avec port clavier VGA et PS2 et programmable avec BASIC plus tôt cette année et ont publié tous les fichiers de conception matérielle, le micrologiciel et la documentation sur GitHub, et Dean a téléchargé une heure- longue vidéo sur YouTube. Il a été conçu avec EasyEDA, mais Olimex a repris la conception dans KiCad après avoir reçu les demandes des clients, et la nouvelle carte à coût optimisé nommée AgonLight2 commencera à être expédiée d’ici la fin janvier 2023.

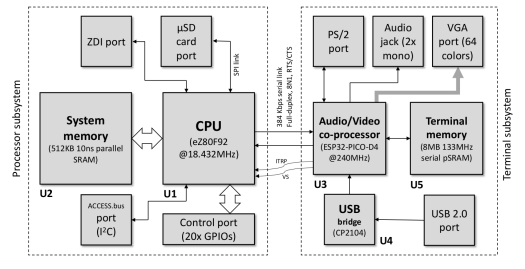

Spécifications AgonLight2 :

• MCU – Microcontrôleur Zilog eZ80F92 8 bits à 18,423 MHz avec mémoire flash de 128 Ko, mémoire flash de configuration 256 octets, SRAM de 8 Ko (voir la fiche technique PDF pour plus de détails)
• Mémoire système – 512 Ko, 10 ns, SRAM parallèle
• Stockage – Prise pour carte MicroSD
• Sous-système terminal
  • MCU – SiP double cœur ESP32-PICO-D4 @ jusqu’à 240 MHz avec flash de 4 Mo
  • Mémoire – 8 Mo, 133 MHz, série PSRAM
  • Sortie vidéo – Port VGA jusqu’à une résolution de 640 × 480, 64 couleurs
  • Audio – 2 prises audio mono
  • USB 2.0 Type-C port pour l’alimentation et la programmation du firmware de l’ESP32
  • Port USB de type A pour clavier
• Programmation – Port ZDI pour la programmation du firmware de la CPU
• Extensions
  • Femelle port de contrôle avec 20 GPIO
  • Carte d’extension UEXT pour modules complémentaires Olimex
• Source de courant
  • 5V via USB Type-C port ou port de contrôle; Convertisseur DCDC (jusqu’à 2A)
  • Prise en charge de la batterie LiPo avec circuit de charge, connecteur à 2 broches et Vbat sur le port de contrôle
• Dimensions – à déterminer

Les principaux changements apportés par Olimex sont mis en évidence en gras dans les spécifications ci-dessus, mais je vais les énumérer à nouveau pour plus de clarté :

• Remplacement du connecteur d’alimentation USB-A par un connecteur USB-C conformément à une nouvelle directive européenne
• Remplacement du connecteur PS2 par un connecteur USB-A pour connecter des claviers USB sans adaptateur
• Le régulateur de tension linéaire a été remplacé par un DCDC converti qui délivre jusqu’à 2A de courant
• Ajout de la prise en charge des batteries LiPo
• Remplacement du connecteur à 32 broches de l’en-tête nu par un connecteur à 34 broches en plastique, ajoutant deux signaux supplémentaires Vbat et Vin qui permettent à AgonLight d’être également alimenté par ce connecteur.
• Ajout d’un connecteur UEXT pour les modules Olimex
• Quelques autres petits changements et la plupart des composants ont été remplacés par la base de composants d’Olimex pour réduire les coûts

Le nouvel AgonLight2 prend en charge le même firmware Quark que l’Agon light avec trois modules : Quark BBC BASIC, Quark MOS et Quark VDP qui se trouvent dans le référentiel GitHub lié dans l’introduction. Olimex s’est entretenu avec Bernardo pour s’assurer qu’il s’agissait auparavant d’un véritable projet de matériel open source, et la carte mise à jour est même désormais présentée sur la page officielle du projet. Les fichiers de conception matérielle KiCad et les fiches techniques de la carte AgonLight2 sont disponibles sur GitHub.

Olimex prend des précommandes pour 50 euros pour l’AgonLight2, ce qui semble être un assez bon prix étant donné que la carte Agon Light avait un coût de BoM estimé à environ 50 $ pour une petite production. L’expédition devrait commencer le 31 janvier 2023.
