Raspberry Pi 7 “Touch Sreen Display Case Assembly Assembly V2

Les parties découpées au laser du boîtier sont protégées par un film adhésif qui doit être retiré avant l’assemblage.

Nomenclature

  • Raspberry Pi B + / 2/3
  • Écran tactile Raspberry Pi
  • Étui pour écran tactile Raspberry Pi
  • 6x pièces en acrylique
  • 6x M3 x 30mm F / F Stand Off
  • 6x M3 x 7,5 mm M / F Stand Off
  • Vis noire 6x M3 x 6mm
  • 10x vis argent M3 x 6 mm
  • 1x écrou M3
  • 4x pieds en caoutchouc adhésif

REMARQUE: L’acrylique est un plastique dur et rigide qui est sensible aux concentrations de contraintes et partage un certain niveau de fragilité avec le verre. L’acrylique peut se rayer facilement et doit être nettoyé avec une solution douce de détergent à vaisselle et d’eau tiède. N’utilisez jamais de nettoyants inadaptés à l’acrylique. N’utilisez jamais de chiffon sec et abrasif.

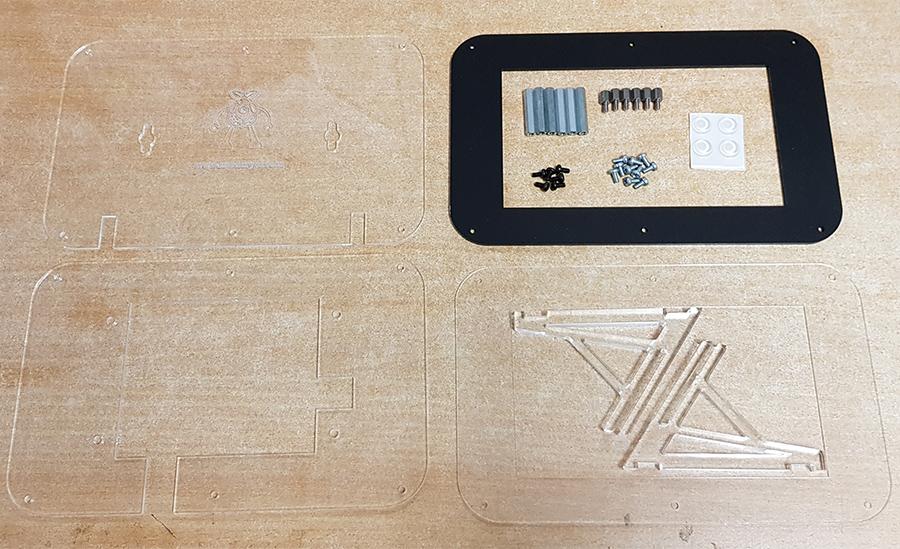

Voici les pièces du kit de valise:

blank

Suivez ces images en vérifiant les pièces et l’orientation des pièces en acrylique. Vous verrez une image avant et après pour chaque étape. Assurez-vous que toutes les pièces sont prêtes, comme illustré dans l’image précédente.

blank

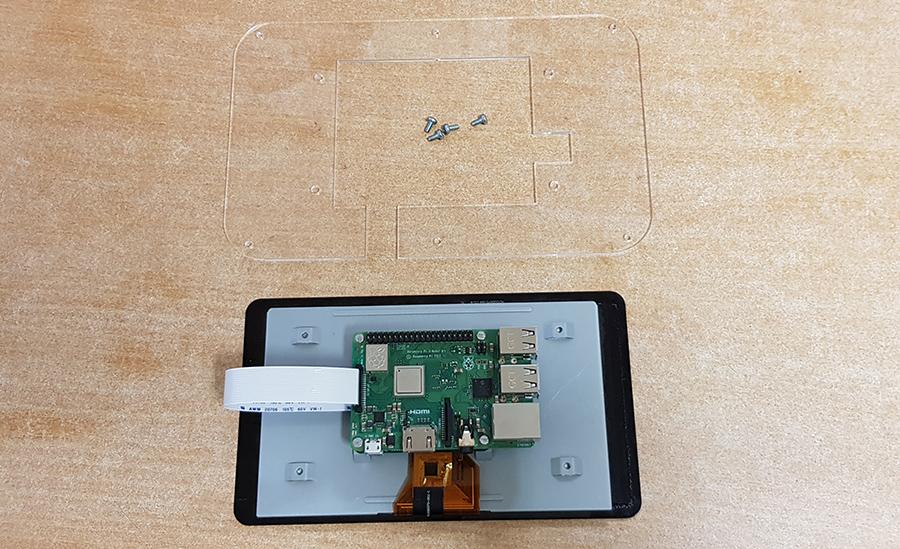

Commencez par placer la partie transparente indiquée sur l’image à l’arrière de l’écran tactile. La découpe doit être alignée avec le port d’alimentation Micro-USB du Pi.

Fixez cette plaque en place avec 4 des vis argentées M3.

blank

blank

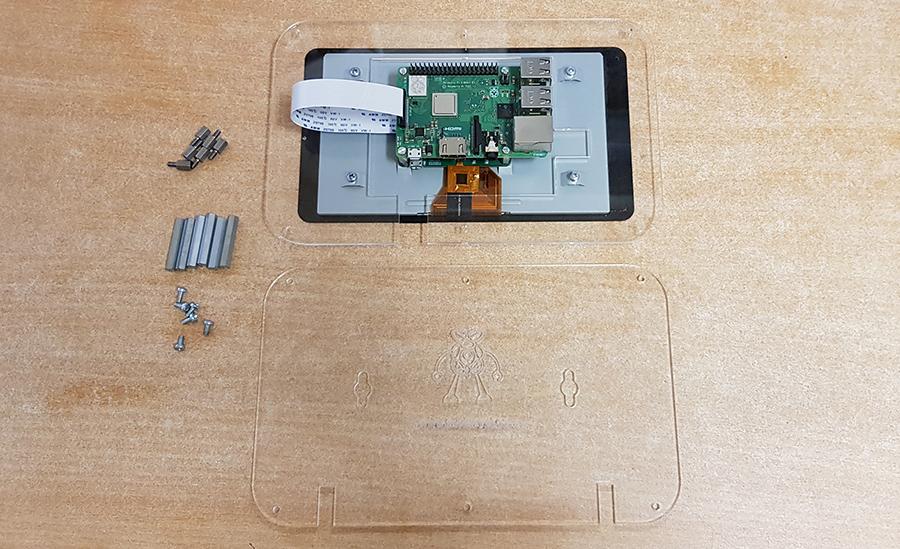

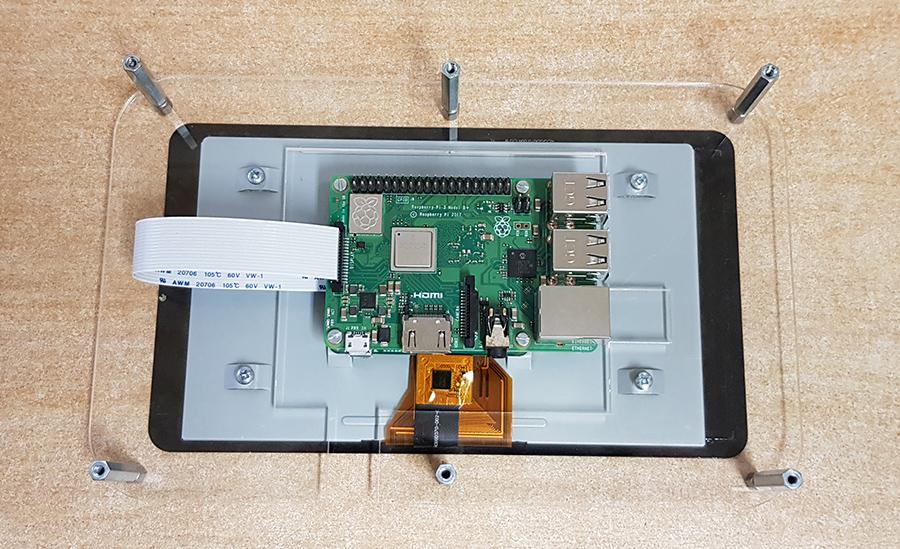

Ensuite, nous allons attacher la plaque arrière. Commencez par insérer l’extrémité mâle des entretoises de 7,5 mm dans chacun des trous de montage autour du bord de la plaque déjà fixée à l’écran tactile. La partie mâle de la vis doit être tournée vers l’arrière. Vissez ensuite un M3 x 30 mm pour le fixer en place.

blank

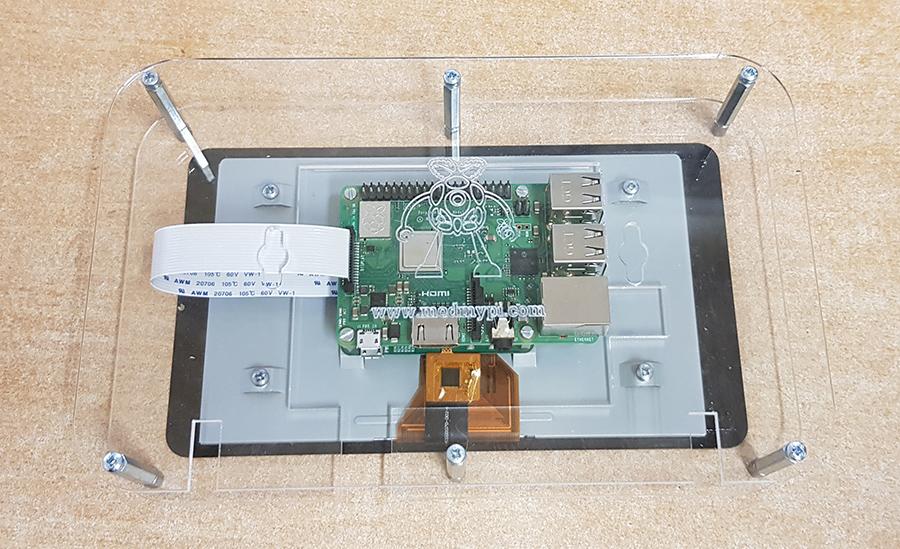

Avec toutes les entretoises de 7,5 mm et 30 mm en place, vous pouvez ajouter la plaque arrière et la fixer avec les vis argentées restantes.

blank

blank

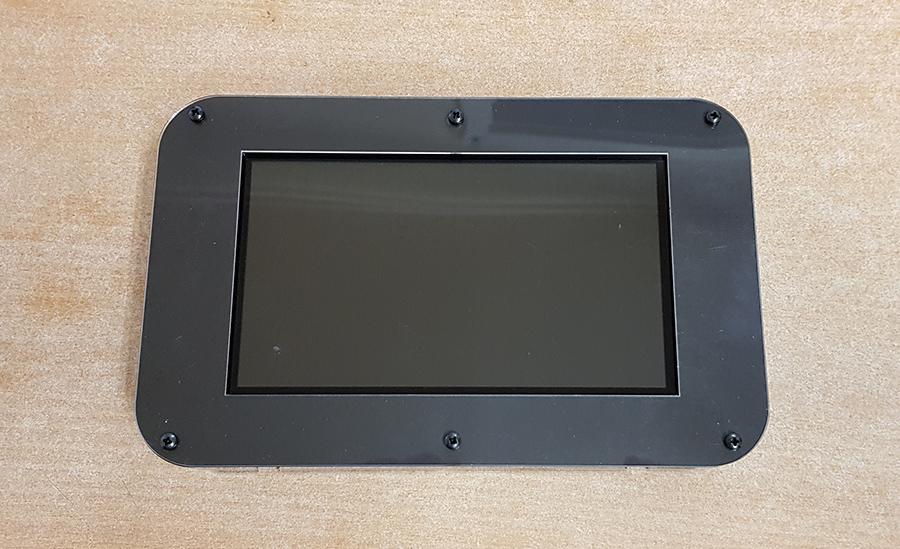

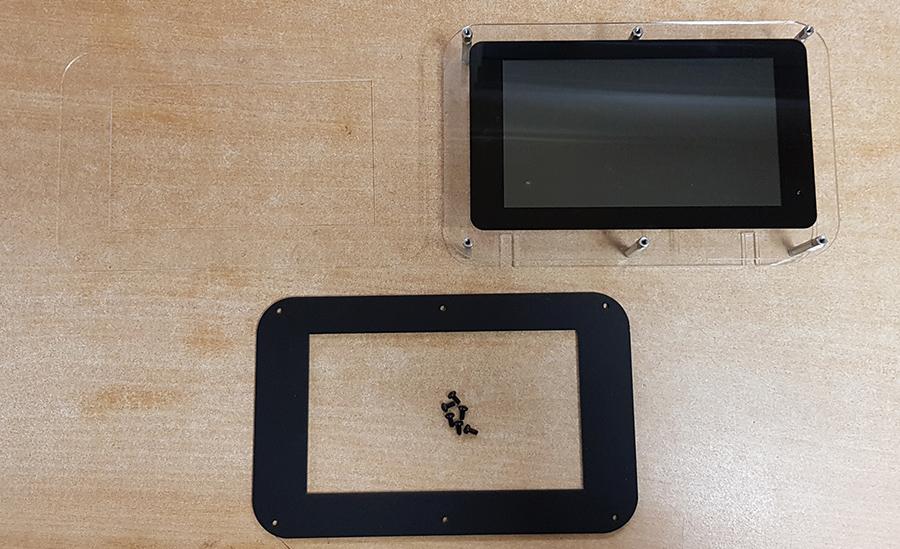

Maintenant, nous pouvons ajouter les plaques avant. Commencez par aligner la plaque noire sur les entretoises de 7,5 mm, puis la plaque transparente. Une fois aligné, fixez avec les vis noires M3.

blank

blank

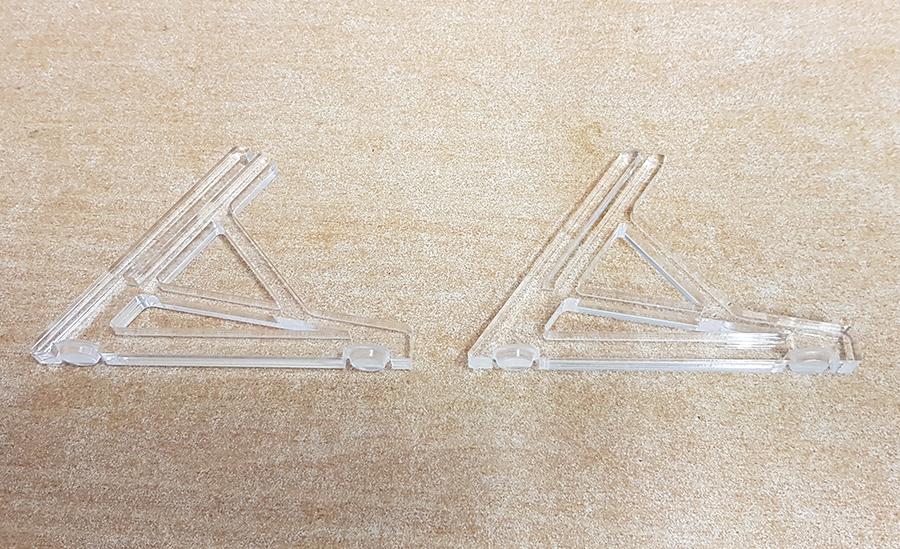

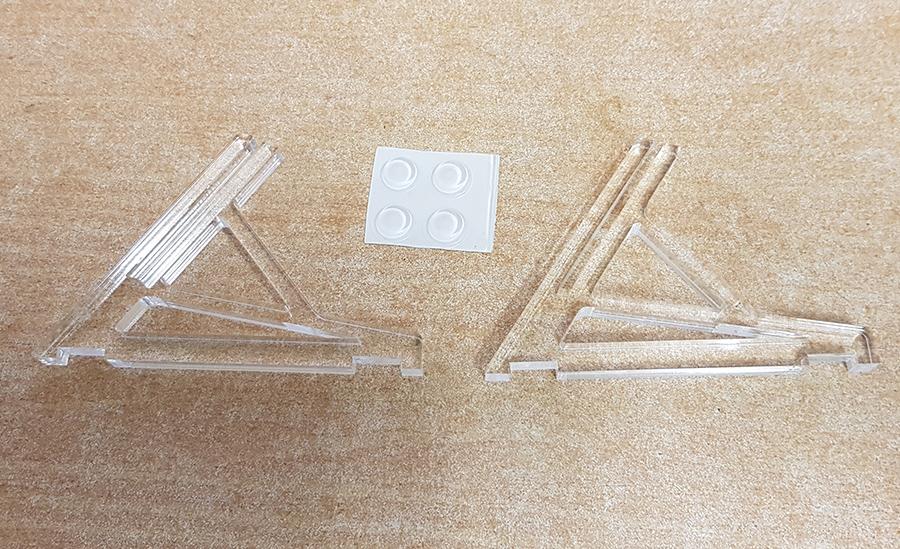

Il est temps d’ajouter les pieds en caoutchouc aux supports. Ajoutez simplement deux coussinets en caoutchouc à chaque support. Le support a deux découpes, une pour chaque coussin.

blank

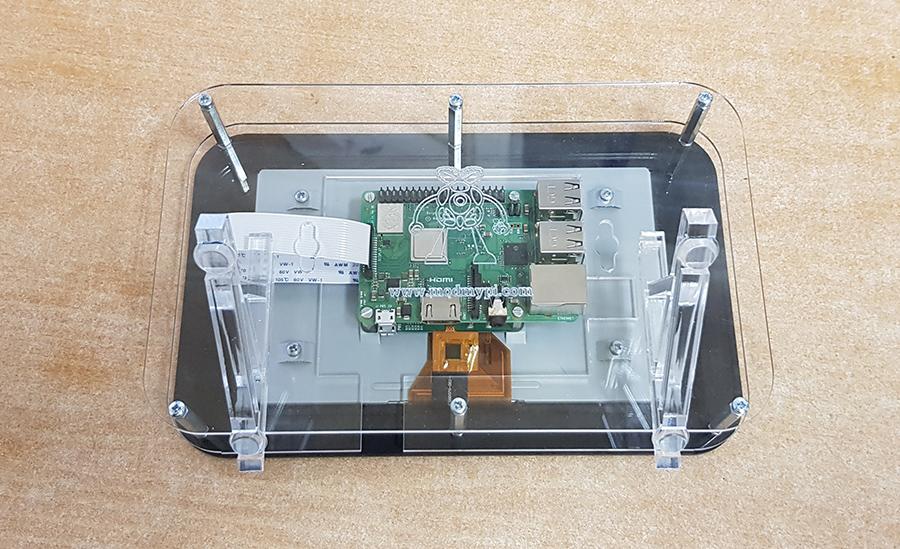

Il ne reste plus qu’à insérer chacun des supports dans les découpes de la plaque arrière, et nous avons terminé!

blank

blank
