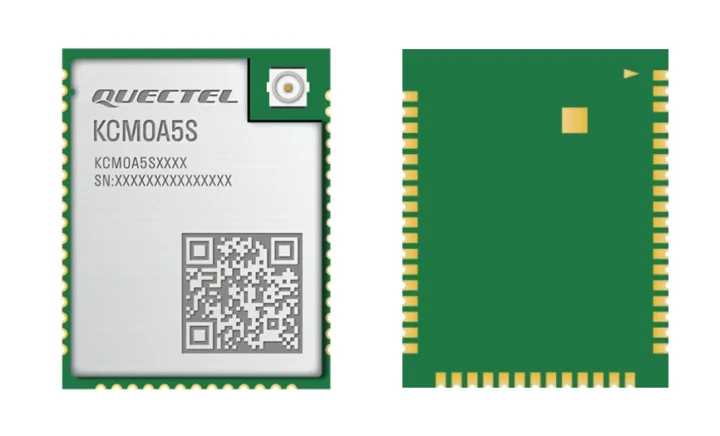

Quectel KCM0A5S est un module de ventilateur Wi-Sun basé sur le Silicon Labs EFR32FG25 AR ARM CORTEX-M33 MCU sans fil Sans Wirel, conçu pour des applications telles que l’éclairage de rue, l’agriculture de précision, l’IoT industriel, les compteurs intelligents et les villes intelligentes.
WI-SUN (IEEE 802.15.4G) est un LPWAN (réseau à faible puissance à large surface) tirant parti de la mise en réseau de maillage IPv6 pour les déploiements IoT à grande échelle dans les villes intelligentes et l’agriculture intelligente. Le module KCM0A5S prend en charge spécifiquement le protocole de réseau de champ Wi-SUN (ventilateur) et fonctionne dans la plage de fréquences 470–928 MHz. Le module peut agir comme un nœud feuille, un routeur ou un routeur de bordure lorsqu’il est associé à un hôte Linux en mode RCP (co-processeur radio).
Spécifications Quectel KCM0A5S:
- Socles sans fil – Silicon Labs EFR32FG25
- COPU CORE – ARM CORTEX-M33 CORE @ 97,5 MHz avec instruction DSP et unité à virgule flottante pour le traitement du signal
- Mémoire – 256 Ko Ko RAM Data Memory
Stockage – Mémoire de programme flash d’environ 2 Mo - Radio – opération de radio sous-GHZ
- Protocole – Fan Wi-Sun 1.1
- Bande de fréquence – 470–928 MHz (configurable)
- Mode de modulation – WI-SUN FSK, WI-SUN MR OFDM MCS 0-6 (Option1 / 2/3/4), 802.15.4 Sun Mr O-QPSK
- Mode de chiffrement – AES-128, AES-192, AES-256, ECC, SHA-1, SHA-2/256
- Power de transmission – jusqu’à 30 dBm ou 16 dBm (facultatif); Remarque: dépend des règlements; 30DBM est actuellement autorisé dans certaines régions telles que l’Amérique du Nord, l’Amérique latine et certains pays APAC
- Rx Sensibilité – jusqu’à -111 dBm pour FSK # 1B 50KBPS_MI1 et OFDM MCS4 Option4
- Bande passante – jusqu’à 2,4 Mbps avec modulation OFDM
- Antenne – Connecteur coaxial RF de 1ère génération, antenne PIN (facultative)
- Interfaces via des trous et des coussinets catellés – EUSART, SPI, SWD, I2C, 23X GPIO
- Tension d’alimentation (VBAT) – 3,45 à 5,5 V (typ. 5V)
- Dimensions – 28,0 x 22,0 x 3,15 mm
- Poids – environ 2,8 grammes
- Plage de température
- Opération: -40 ° C à +85 ° C
- Stockage: -45 ° C à +95 ° C
- Certifications (en attente) – CE, FCC, IC, SRRC, ANATEL, RCM, WI-SUN FAN 1.1
La société met en évidence les capacités WI-SUN en notant la mise en œuvre d’un système de gestion du contrôle pour l’éclairage de rue, les services publics et le stationnement déployés à Londres avec 15 000 appareils Wi-Sun et 12 routeurs frontaliers Wi-Sun pour permettre à la gestion à distance en temps réel et la capacité d’évoluer à encore plus d’appareils.

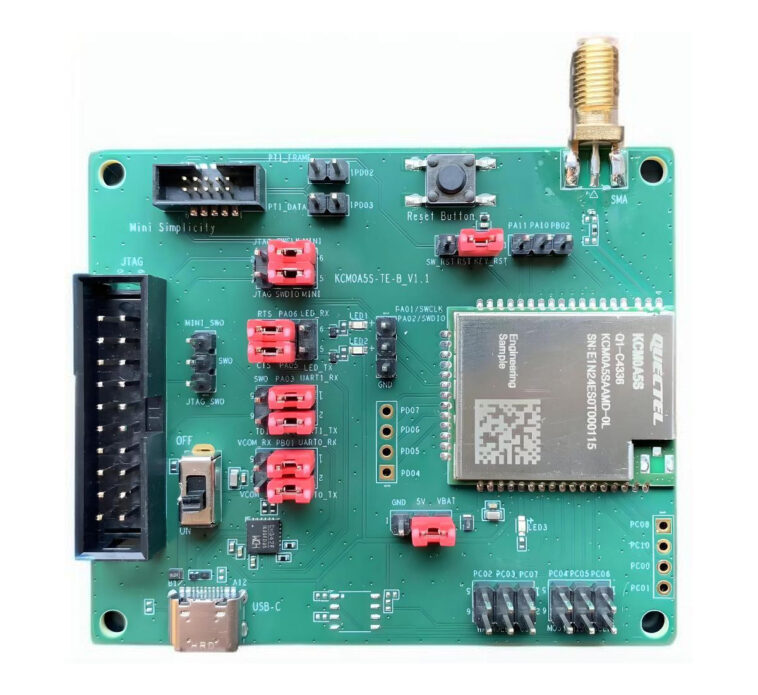

Le kit EVB QUectel KCM0A5S TE-B peut être utilisé pour évaluer le module KCM0A5S en connectant la carte via USB à un hôte exécutant un utilitaire QCOM. La carte dispose également d’un bouton de réinitialisation, de quelques cavaliers pour la configuration et de la mini-simplicité et des connecteurs JTAG pour le débogage et le clignotement du micrologiciel. La documentation pour contrôler la carte et flasher le firmware n’est pas publique, et vous devrez contacter l’entreprise pour obtenir des fichiers QUCTEL_QCOM_USER_GUIDE et QUCTEL_KCM0A5S_TEST_GUIDE.
Quectel n’a pas fourni de prix public pour le module et l’EVB. Plus de détails, y compris la fiche technique et le manuel de base des utilisateurs (après l’enregistrement des e-mails), peuvent être trouvés sur les pages de produits du module et de la carte d’évaluation.
Merci à TLS pour le conseil.
