Système de présence basé sur RFID Utilisation d’Arduino – Guide complet du projet

Project Aperçu rapide

Construire le temps: 4-6 heures | Coût: 25-35 $ | Difficulté: Débutant

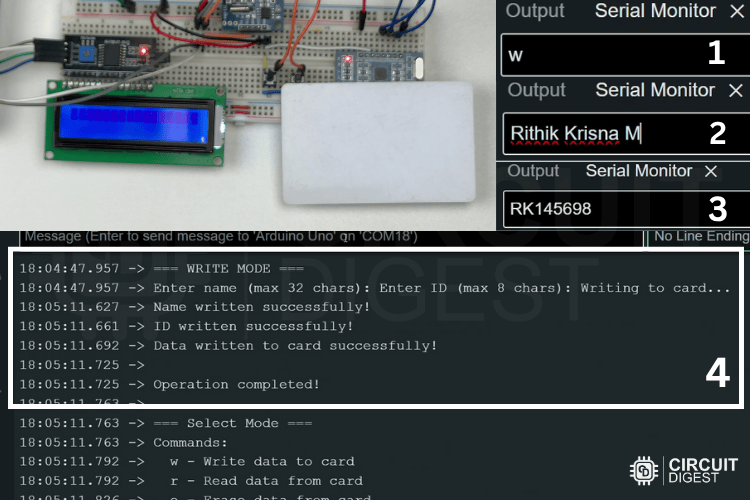

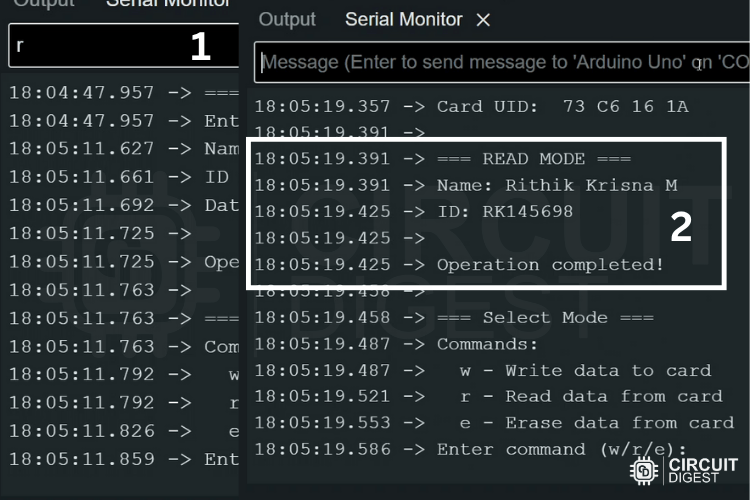

Ce que vous apprendrez: Communication SPI / I2C, stockage EEPROM, programmation d’horloge en temps réel, gestion des cartes RFID

Applications: Assistance au bureau, suivi des étudiants, contrôle d’accès, gestion des visiteurs

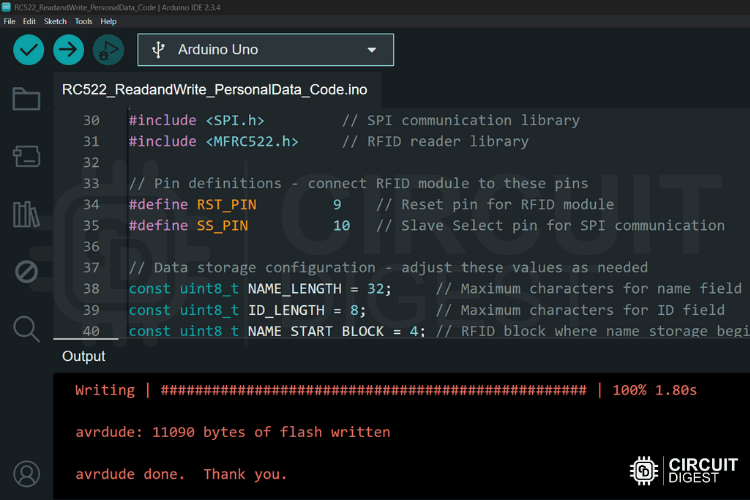

Libraries and Dependencies
#include
#include
#include
#include "RTClib.h"
#include

#define RST_PIN 7  // optional
#define SS_PIN 10
#define BUTTON_MENU 8
#define BUTTON_SELECT 9

#define EEPROM_ADDR 0x50
MFRC522 mfrc522(SS_PIN, RST_PIN);
RTC_DS1307 rtc;
LiquidCrystal_I2C lcd(0x27, 16, 2);
MFRC522::MIFARE_Key key;

#define NAME_START_BLOCK 4
#define ID_START_BLOCK 8
#define NAME_LENGTH 32
#define ID_LENGTH 8
#define MAX_LOGS 30
#define LOG_SIZE 80
int logCount = 0;
int insideCount = 0;

enum MenuState {
 MENU_HOME,
 MENU_VIEW_LOGS,
 MENU_STATUS,
 MENU_CLEAR_LOGS,
 MENU_SET_TIME
};
MenuState currentMenu = MENU_HOME;
int menuIndex = 0;
unsigned long lastButtonPress = 0;
unsigned long lastLCDUpdate = 0;
unsigned long homeScreenTimer = 0;
bool inSubMenu = false;
int logViewIndex = 0;
unsigned long lastScrollTime = 0;
int scrollPosition = 0;
String currentScrollText = "";
bool isScrolling = false;
#define SCROLL_DELAY 500
#define SCROLL_PAUSE 2000
bool menuButtonPressed = false;
bool selectButtonPressed = false;

Serial.begin(9600);
 pinMode(BUTTON_MENU, INPUT_PULLUP);
 pinMode(BUTTON_SELECT, INPUT_PULLUP);

lcd.begin();
 lcd.backlight();
 lcd.clear();
 lcd.setCursor(0, 0);
 lcd.print("RFID Attendance");
 lcd.setCursor(0, 1);
 lcd.print("Starting up...");
 delay(2000);
 SPI.begin();
 mfrc522.PCD_Init();
 Wire.begin();

if (!rtc.begin()) {
   lcd.clear();
   lcd.setCursor(0, 0);
   lcd.print("RTC Error!");
   Serial.println(F("RTC Error!"));
   while(1);  // Stop execution if RTC fails
 }
 for (byte i = 0; i < 6; i++) {
   key.keyByte[i] = 0xFF;
 }

logCount = readInt(0);      // Read log count from address 0
 insideCount = readInt(2);   // Read inside count from address 2
 if (logCount < 0 || logCount > MAX_LOGS) logCount = 0;
 if (insideCount < 0) insideCount = 0;
 lcd.clear();
 lcd.setCursor(0, 0);
 lcd.print("System Ready!");
 lcd.setCursor(0, 1);
 lcd.print("Inside: ");
 lcd.print(insideCount);
 delay(2000);
 Serial.println(F("\n=== RFID IN/OUT System Ready ==="));
 Serial.print(F("Total logs: "));
 Serial.println(logCount);
 Serial.print(F("People inside: "));
 Serial.println(insideCount);
 Serial.println(F("Commands: v(view), c(clear), s(status), t(time)"));
 Serial.println(F("Scan card for IN/OUT..."));
 displayHomeScreen();

void loop() {
 handleButtons();
 handleSerialCommands();
 handleLCDUpdates();
 handleRFIDScan();
 handleScrolling();
}

• Connectivité WiFi: Ajouter ESP8266 pour la surveillance à distance et la sauvegarde du cloud
• Application mobile: Développer l’application pour smartphone pour une visualisation de fréquentation en temps réel
• Intégration biométrique: Combinez avec un capteur d’empreintes digitales pour une double authentification
• Capture photo: Ajouter un module de caméra pour la vérification de la fréquentation visuelle
• Intégration de la base de données: Connectez-vous à MySQL ou MongoDB pour les analyses avancées
• Prise en charge multi-emplacements: Réseau plusieurs unités pour le déploiement à l’échelle du campus
• Contrôle d’accès: Ajouter un contrôle de relais pour le verrouillage / déverrouillage des portes automatiques

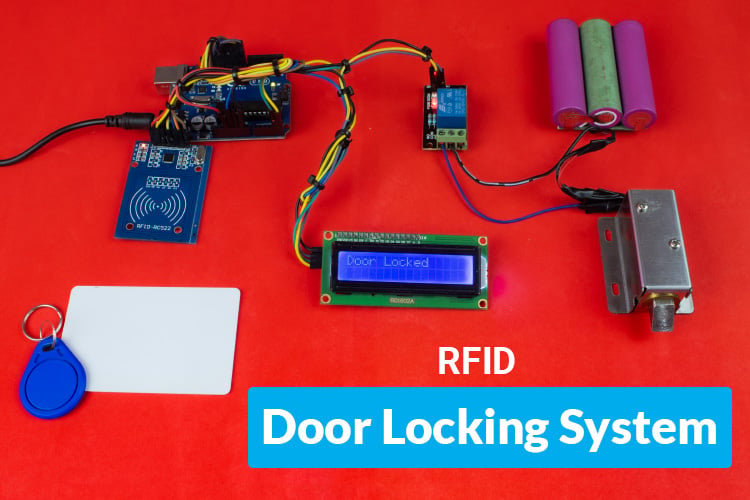

Projets utilisant le module RFID
