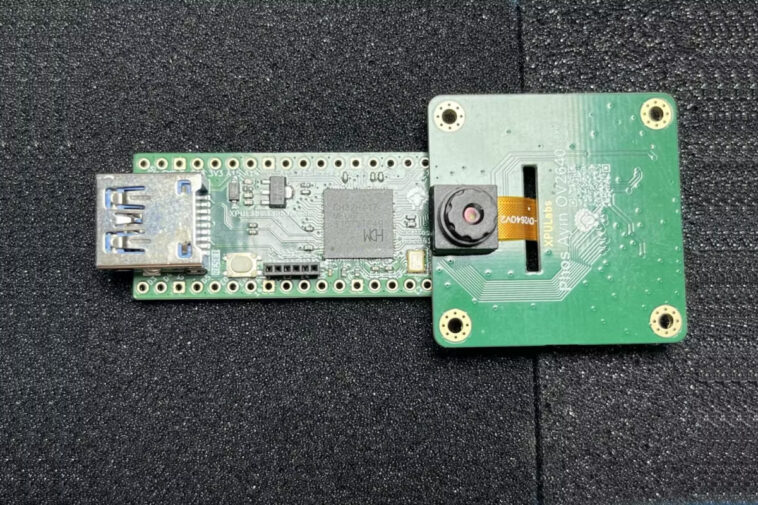

Petros CH32H417M Alef : Carte Raspberry Pi Pico avec USB 3.0 et module caméra 2MP

Selon cnx-software, la carte Petros CH32H417M Alef de XPU Labs se positionne comme une solution compacte de type Raspberry Pi Pico, intégrant le microcontrôleur WCH CH32H417M basé sur l’architecture RISC-V et supportant un module de caméra OV2640 de 2 MP via l’interface numérique DVP.

400 MHz de puissance avec le WCH CH32H417M : une alternative aux Raspberry Pi

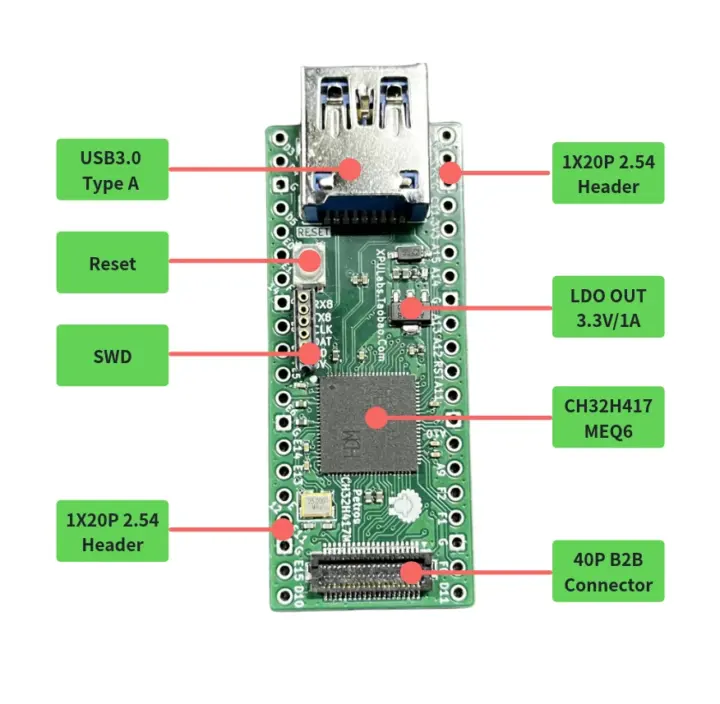

Cette carte est dotée d’une mémoire SRAM de 896 Ko et d’une mémoire Flash de 960 Ko. Elle offre également deux en-têtes GPIO de 20 broches, respectant le brochage du Raspberry Pi Pico, un en-tête de débogage SWD et UART6 de 6 broches, ainsi qu’un bouton de réinitialisation. La fonctionnalité de connectivité est renforcée par un port USB 3.0 Type-A, capable d’atteindre des débits allant jusqu’à 430 Mo/s pour les transferts de données, l’alimentation et la mise à jour du firmware.

2MP et des connections polyvalentes : la caméra et les interfaces du Petros

Le Petros CH32H417M Alef se distingue par son connecteur B2B à 40 broches, offrant des interfaces variées telles que DVP fonctionnant à 144 MHz, SPI, I2C et ADC, spécifiquement pour le module caméra de 2MP. En ce qui concerne les besoins en alimentation, il est possible d’alimenter la carte avec une entrée de 5 V via le port USB 3.0 ou par le connecteur à broches, et il intègre également un LDO de 3,3 V/1 A. Les dimensions de la carte sont de 52 mm × 21 mm, ce qui la rend particulièrement compacte.

Actuellement, la documentation disponible se concentre sur le matériel, tandis que le guide de l’utilisateur et les exemples de code sont encore à venir. Un test de transfert USB 3.0 a atteint 430 Mo/s sans la caméra, et il est attendu que la caméra soit reconnue comme une webcam USB UVC standard. Le SDK associé à cette carte inclut des exemples pour DVP et USB 3.0, ainsi qu’un échantillon UVC qui pourrait fonctionner sur la Petros avec quelques adaptations nécessaires.

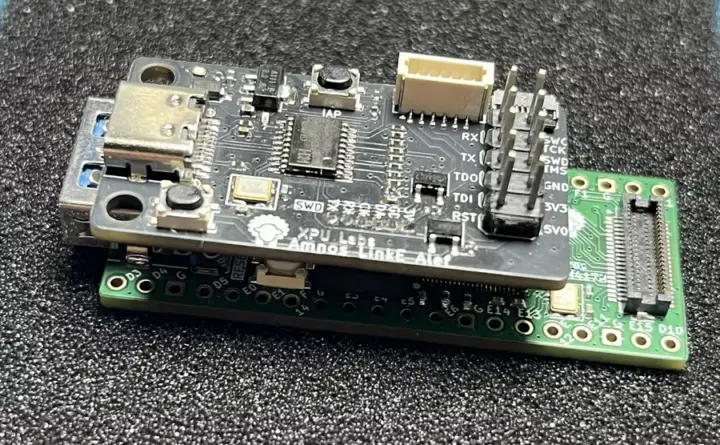

En comparaison avec d’autres produits comme le Muselab nanoCH32H417, qui offre des ports USB 3.0 et une connectivité Fast Ethernet, le Petros CH32H417M Alef se distingue par l’absence de débogueur Link-E intégré. Toutefois, les utilisateurs peuvent désormais ajouter cette fonctionnalité avec la carte de débogage Amnos LinkE Alef, conçue pour se connecter à l’en-tête SWD/UART6.

Pour ce qui est des prix, la carte caméra CH32V417M USB 3.0 est proposée à 12,99 $ sur AnalogLamb. Bien que cette option concerne uniquement la carte RISC-V, de nombreux utilisateurs choisiront probablement le package à 19,99 $, qui inclut la carte et le module caméra, ou même le package à 23,99 $, qui inclut également la carte de débogage.
