PCIe vers 5G HAT+ pour Raspberry Pi 5 prend les modules SIMCom et Quectel 5G

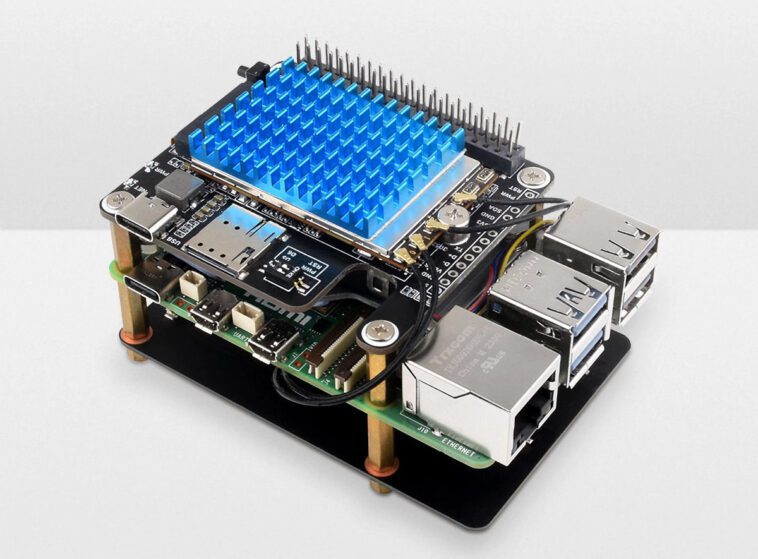

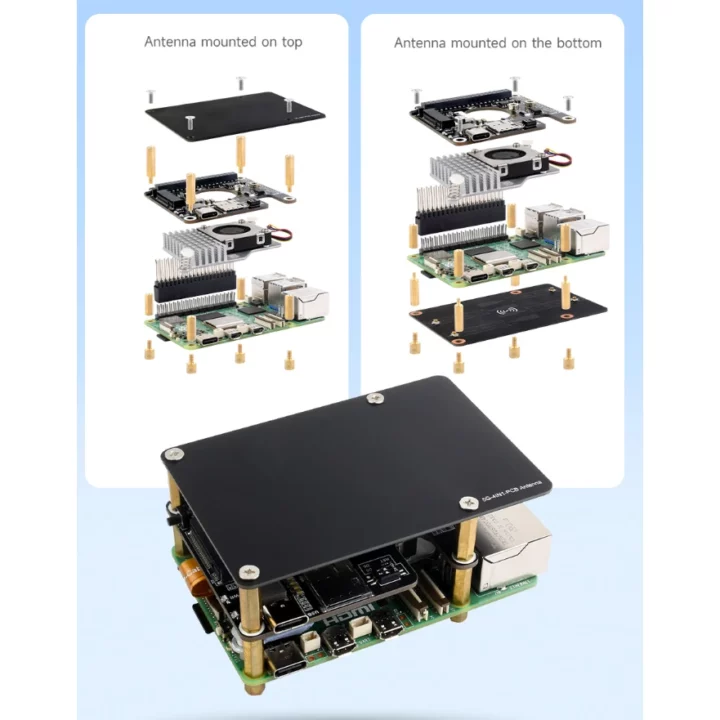

Waveshare PCIe vers 5G/4G/3G HAT+ pour Raspberry Pi 5 est un PCIe Gen 2 x1 vers M.2 HAT+ conçu pour accepter les modules 5G de SIMCom et Quectel et une carte Nano SIM. Le kit est livré avec une antenne PCB 4 en 1, les câbles associés, un dissipateur thermique, un câble PCIe FPC de 4 cm à 16 broches, un connecteur femelle à 40 broches et un jeu de fixations pour le montage.

Nous avions déjà parlé du SixFab 5G HAT pour le Raspberry Pi 5 avec un module Quectel RM502Q-AE M.2, mais ce kit spécifique repose toujours sur l’interface USB 3.0. Le kit Waveshare est le premier kit 5G utilisant l’interface PCIe de l’interface Raspberry Pi 5 et il est proposé avec Quectel RM502Q-AE, RM530N-GL, RM520N-GL, ou SIMCom SIM8262E-M2, SIM8262A-M2 M.2 3042/ 3052 modules.

Spécifications Waveshare PCIe vers 5G HAT+ :

• Prise M.2 Key B pour modules 3042/3052 5G avec interface PCIe
• Connecteur PCIe FPC 16 broches directement connecté à l’interface PCIe du Raspberry Pi 5
• En-tête GPIO 40 broches
• Emplacement pour carte Nano SIM
• Antenne – Carte d’antenne PCB 4 en 1 avec quatre antennes IPEX
• USB – Port USB Type-C pour la mise en réseau 5G de Raspberry Pi ou PC via un câble USB, une mise à jour du micrologiciel ou une entrée d’alimentation externe

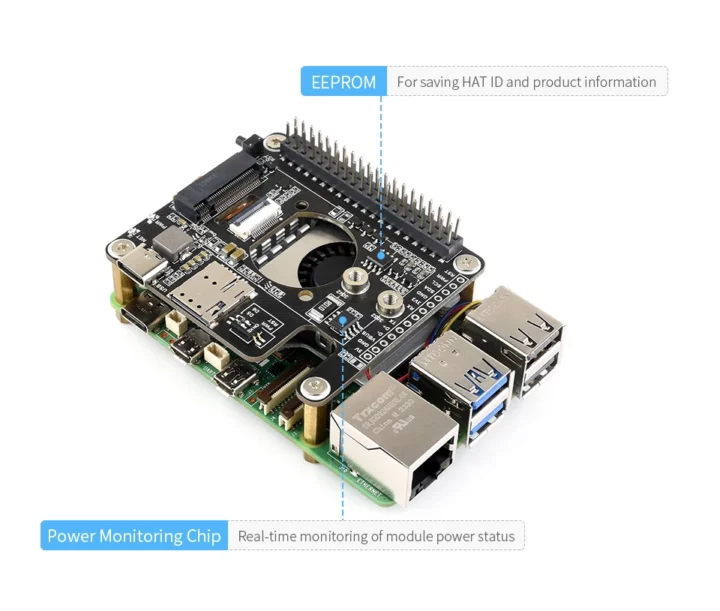

• Stockage – EEPROM I2C pour la configuration
• Divers – Bouton de réinitialisation, voyants d’alimentation et réseau
• Gestion de l’alimentation – Puce de surveillance de l’alimentation intégrée pour la mesure en temps réel de la tension, du courant et de la puissance
• Dimensions – Facteur de forme HAT+

Waveshare prend en charge cinq modules 5G différents adaptés à diverses régions du monde :

• Modules Quectel
  • RM502Q-AE (mondial sauf Chine) – 3GPP R15, Sub-6 GHz
  • RM520N-GL (mondial) – 3GPP R16, inférieur à 6 GHz
  • RM530N-GL (mondial) – 3GPP R16, inférieur à 6 GHz, mmWave
  • Bandes
    • 5G NR (RM530N-GL uniquement) – n257, n258, n260, n261
    • 5G NR NSA/SA – n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79 ; RM520N/RM530N ajouter : n13, n14, n18, n29, n30, n70, n71, n76
    • 4G LTE-FDD – B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71
    • 4G LTE-TDD – B34, B38, B39, B40, B41, B42, B43, B48
    • LAA-B46
    • WCDMA-B1, B2, B4, B5, B8, B19 ; RM502Q-AE ajoute : B3 et B6
  • GNSS – GPS / GLONASS / BeiDou (Boussole) / Galileo / QZSS (QZSS n’est pas pris en charge sur le RM502Q-AE)
  • Débits de données
    • 5G mmWave – Liaison descendante 4 Gbit/s ; liaison montante 1,4 Gbit/s
    • 5G SA Sub-6
      • RM502Q-AE – liaison descendante 4,2 Gbit/s ; liaison montante 450 Mbps
      • RM520N-GL/RM530N-GL – liaison descendante 2,4 Gbit/s ; liaison montante 900 Mbps
    • 5G NSA Sub-6
      • RM502Q-AE – liaison descendante 5 Gbit/s ; liaison montante 650 Mbps
      • RM520N-GL/RM530N-GL – liaison descendante 3,4 Gbit/s ; liaison montante 550 Mbps
    • 4G-LTE
      • RM502Q-AE – liaison descendante 2 Gbit/s ; liaison montante 200 Mbps
      • RM520N-GL – liaison descendante 1,6 Gbit/s ; liaison montante 200 Mbps
      • RM530N-GL – liaison descendante 1,0 Gbit/s ; liaison montante 200 Mbps
    • UMTS 3G – liaison descendante 42 Mbps ; liaison montante 5,76 Mbps
• Modules SIMCom
  • SIM8262E-M2 (sauf Amériques) – Sub-6 GHz
  • SIM8262A-M2 (Amériques) – Sous-6 GHz
  • Bandes
    • 5G NR NSA/SA
      • SIM8262E-M2 – n1, n3, n5, n7, n8, n20, n28, n38, n40, n41, n77, n78, n79
      • SIM8262A-M2 – n2, n5, n7, n12, n13, n14, n25, n30, n41, n48, n66, n71, n77, n78, n79
    • 4G-LTE
      • LTE-FDD
        • SIM8262E-M2 – B1, B3, B5, B7, B8, B18, B19, B20, B26, B28, B32
        • SIM8262A-M2 – B2, B4, B5, B7, B12, B13, B14, B25, B26, B29, B30, B66, B71
      • LTD-TDD
        • SIM8262E-M2 – B38, B39, B40, B41, B42, B43
        • SIM8262A-M2 – B2, B41, B46, B48
    • UMTS
      • SIM8262E-M2 – B1, B5, B8
      • SIM8262A-M2 – B2, B4, B5
  • GNSS-GPS/GLONASS/BeiDou/Galileo/QZSS
  • Débits de données
    • 5G – liaison descendante 2,4 Gbit/s ; liaison montante 500 Mbps
    • 4G LTE – liaison descendante 1,0 Gbit/s ; liaison montante 200 Mbps
    • UMTS – liaison descendante 42 Mbps ; liaison montante 5,76 Mbps

Waveshare fournit une documentation pour chaque module et comment les utiliser avec le PCIe vers 5G HAT+, par exemple pour le Quectel RM530N-GL, mais chaque page Wiki est très similaire, comprend des commandes AT pour les modules Quectel et SIMCom, et des étapes de configuration avec Raspberry Pi OS et OpenWrt.

Les cinq kits Waveshare PCIe vers 5G HAT peuvent être achetés sur Aliexpress pour 259,43 $ à 338,55 $ selon le modèle sélectionné, et vous les trouverez également sur Amazon ou directement sur la boutique en ligne Waveshare.
