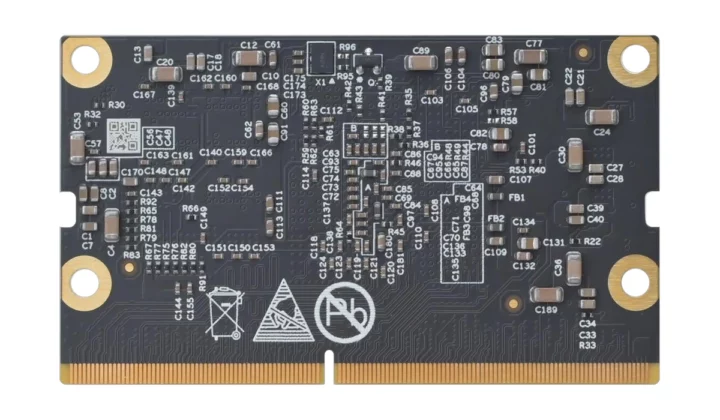

MYIR MYC-J7A100T est un système sur module (SoM) alimenté par un FPGA AMD/Xilinx Artix-7 XC7A100T avec jusqu’à 101 440 cellules logiques, 512 Mo de mémoire DDR3, 32 Mo de FLASH QSPI, 32 Ko d’EEPROM, gestion de l’alimentation DC-DC et d’autres circuits intégrés dans un format compact de 69,6 x 40 mm.
Le module expose jusqu’à 178 E/S FPGA, quatre paires d’interfaces d’émetteur-récepteur haute vitesse GTP et une interface JTAG via son connecteur périphérique à 260 broches. MYiR fournit également une carte de développement pour le module MYC-J7A100T qui ressemble à une carte PCIe 2.0 et est livrée avec des cages SFP+, des ports d’entrée et de sortie HDMI, un double GbE et un en-tête d’extension GPIO.
Système sur module MYIR MYC-J7A100T
Caractéristiques:
- FPGA – FPGA AMD/Xilinx XC7A100T Artix-7 (XC7A100T-2FGG484I) avec
- 101 440 cellules logiques
- 4 860 Ko de RAM en bloc
- 240 tranches DSP
- 8 émetteurs-récepteurs GTP capables d’atteindre des vitesses allant jusqu’à 6,6 Gb/s
- Interface PCIe Gen2 x4
- Jusqu’à 300 E/S asymétriques
- Mémoire système – 512 Mo DDR3
- Stockage – Flash QSPI 32 Mo, EEPROM 32 Ko
- Interface de carte porteuse – connecteur de bord à 260 broches
- 178x E/S programmables
- Banque 13 à 35 E/S
- Banque 14 à 45 E/S
- Banque 15 à 48 E/S
- Banque 16 à 50 E/S
- MGTP – 20 broches pour les interfaces série haute vitesse
- Débogage JTAG
- 178x E/S programmables
- Tension d’alimentation – 5 V, 3 A recommandé
- Dimensions – 69,6 x 40 mm (conception PCB à 12 couches)
- Plage de température – 40 à 85 Celsius (qualité industrielle)
Carte de développement MYIR MYD-J7A100T AMD XC7A100T FPGA

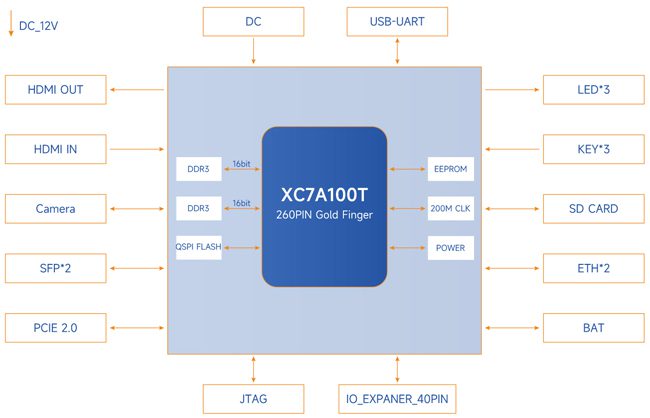

La société propose également la carte de développement MYD-J7A100T équipée du SoM MYC-J7A100T et offrant les interfaces suivantes :
- Prise 260 broches pour le système sur module MYIR MYC-J7A100T décrit ci-dessus
- Stockage – Emplacement pour carte MicroSD
- Interfaces vidéo
- Entrée et sortie HDMI
- Interface d’appareil photo numérique DVP avec prise en charge du module de caméra MY-CAM011B 2MP de MYIR
- La mise en réseau
- 2x cages SFP+
- 2x interfaces Gigabit Ethernet RJ45
- Expansion
- Interface PCIe 2.0
- Connecteur d’extension mâle 40 broches pour module MY-WIREDCOM RPI ajoutant des interfaces RS232/RS485
- Débogage – JTAG ; Interface USB vers UART via le port USB Type-C
- Divers
- 3x boutons
- 3x LED
- 1x commutateur DIP pour la sélection de démarrage et la mise sous/hors tension
- Alimentation – 12 V/2 A via prise d’alimentation CC
- Dimensions – 167,64 x 130,65 mm (conception PCB à 6 couches)
- Plage de température – -40 à +85 Celsius
Logiciel, prix et disponibilité
MYiR Tech propose une gamme d’exemples de codes Vivado à des fins de test, depuis un clignotant LED de base jusqu’à des programmes de test d’entrée/sortie HDMI, PCIe et SFP+ plus complexes. La société ne les rend généralement pas publics et ne fournit des ressources logicielles qu’aux clients payants.
On ne sait pas pourquoi MYiR a décidé de lancer le FPGA Artix-7 à ce moment-là, car le FPGA Xilinx (maintenant AMD) XC7A100T existe depuis de nombreuses années, et nous avons déjà couvert la carte Trenz Electronic TE0725LP en 2019 et la MicroNova Mercury 2 en 2020. Nous avons également a écrit sur l’implémentation d’un moteur de jeu 3D C vers FPGA fonctionnant sur la carte Digilent Arty A7-100T avec le même FPGA XC7A100T.
La solution serait adaptée au contrôle industriel, à l’automatisation, à la communication, à l’informatique et à d’autres applications hautement personnalisées. Le système sur module MYIR MYC-J7A100T et la carte de développement FPGA MYD-J7A100T AMD XC7A100T sont disponibles dès maintenant pour 125 $ et 169 $ respectivement. Plus de détails, y compris la documentation sur le matériel et les liens d’achat, peuvent être trouvés sur la page du produit.
