Nouvelles cartes Ethernet SPE pour Raspberry Pi : BE-IIS-HPP-T1S et T1L de Brechel Electronic

Selon cnx-software, la société allemande Brechel Electronic a récemment introduit deux nouvelles cartes d’extension Ethernet à paire unique (SPE) spécifiquement conçues pour les plateformes Raspberry Pi : la BE-IIS-HPP-T1S et la BE-IIS-HPP-T1L. Ces cartes sont idéales pour les évaluations technologiques, le prototypage dans les réseaux industriels, et l’usage en milieu éducatif, en offrant une communication Ethernet de 10 Mbit/s sur une seule paire torsadée, adaptée aux SBC Raspberry Pi standards.

BE-IIS-HPP-T1S à 10 Mbit/s : Communication multipoint jusqu’à 8 nœuds

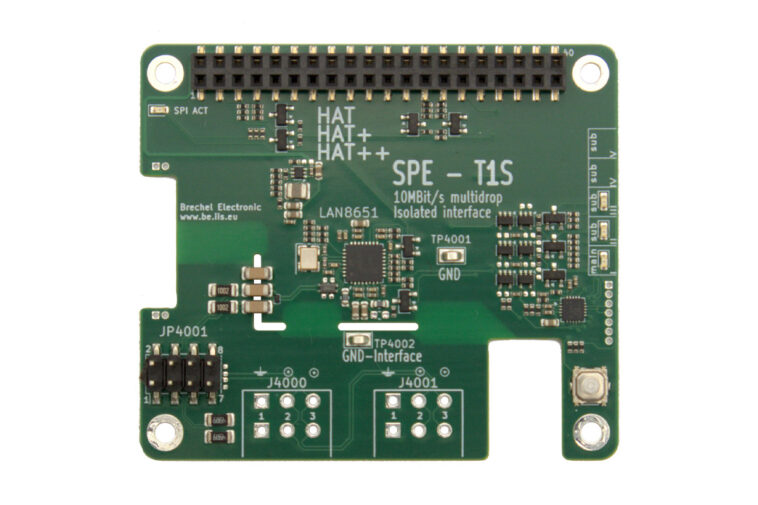

Le modèle BE-IIS-HPP-T1S utilise le Microchip LAN8651, intégrant un MAC-PHY 10BASE-T1S. Cette carte prend en charge la technologie IEEE 802.3cg sur des réseaux multipoints, permettant d’atteindre des distances allant jusqu’à 25 mètres avec un maximum de 8 nœuds connectés simultanément sur un bus partagé. Pour les connexions point à point sur des distances plus longues, Brechel propose la BE-IIS-HPP-T1L, équipée de l’ADIN1110 d’Analog Devices.

Caractéristiques de l’écosystème BE-IIS : Alimentation et empilage innovants

Toutes deux cartes s’inscrivent dans l’écosystème BE-IIS HAT++, ce qui facilite l’empilement de plusieurs HAT de communication industrielle sans risque de conflits au niveau des ressources SPI ou GPIO. Le modèle T1L est compatible avec les Raspberry Pi 3, 4, 5 et Zero 2 W, tandis que le T1S supporte les modèles 2, 3, 4, 5, Zero et Zero 2 W. En ce qui concerne l’alimentation, ces cartes consomment environ 35 mA à 5 V et 9 mA à 3,3 V, avec la possibilité de recourir à l’alimentation via Ethernet, supportant jusqu’à 1 A à des tensions allant de 9 V à 33 V.

Les deux HAT sont optimisées pour fonctionner facilement avec le système d’exploitation Raspberry Pi, où elles se manifestent comme des interfaces réseau standards, ce qui permet une configuration aisée avec des outils comme ethtool. Après installation des pilotes via le programme d’installation BE-IIS, les utilisateurs bénéficient d’une expérience simplifiée avec des connexions HAT et une documentation complète accessible sur GitHub.

D’autres solutions intéressantes dans le domaine des cartes Ethernet à paire unique incluent le bouclier Arduino UNO SPE, qui utilise également le Microchip LAN8651 pour une connexion multipoint 10BASE-T1S, et le kit Ethernet à paire unique MicroMod de SparkFun, qui exploite l’ADIN1110 d’Analog Devices pour des communications point à point de type 10BASE-T1L. Leurs caractéristiques incluent non seulement des interfaces isolées électriquement, mais également la convivialité de l’empilage HAT pour les utilisateurs du Raspberry Pi.

Les HAT Raspberry Pi 10BASE-T1S et 10BASE-T1L sont disponibles à l’achat via DigiKey ou dans la boutique Tindie de Brechel. Le prix du modèle 10BASE-T1S est de 95,54 € (environ 115 $), tandis que le 10BASE-T1L est commercialisé à 113,07 € (environ 135 $), avec des expéditions depuis l’Allemagne. Pour plus de détails, consultez leurs pages produits respectives.
