Nouveaux contrôleurs de moteur dsPIC33CK Value Line : Performances et polyvalence à petit prix

Selon cnx-software, Microchip a récemment étoffé son offre avec la famille dsPIC33CK Value Line, qui regroupe des contrôleurs de signaux numériques (DSC) 16 bits à un prix accessible, spécifiquement conçus pour les applications de commande de moteurs. Ces dispositifs affichent des performances impressionnantes de jusqu’à 100 MIPS et intègrent des infrastructures avancées telles qu’un PWM haute résolution et un CAN de 12 bits, idéales pour le contrôle orienté champ (FOC) et la détection précise.

100 MIPS et dsPIC33CK : un choix optimal pour le contrôle moteur

Les DSC de la série dsPIC33CK représentent un compromis judicieux entre les microcontrôleurs classiques et les solutions dsPIC33A haut de gamme. Ils offrent une mémoire flash variant de 32 Ko à 256 Ko et garantissent une consolidation fonctionnelle, permettant ainsi de diminuer le nombre de composants et de réduire les coûts de production. De plus, certaines versions possèdent une certification AEC-Q100 Grade 1, avec un démarrage sécurisé.

Fonctionnalités avancées : CAN 12 bits et 53 GPIO pour divers usages

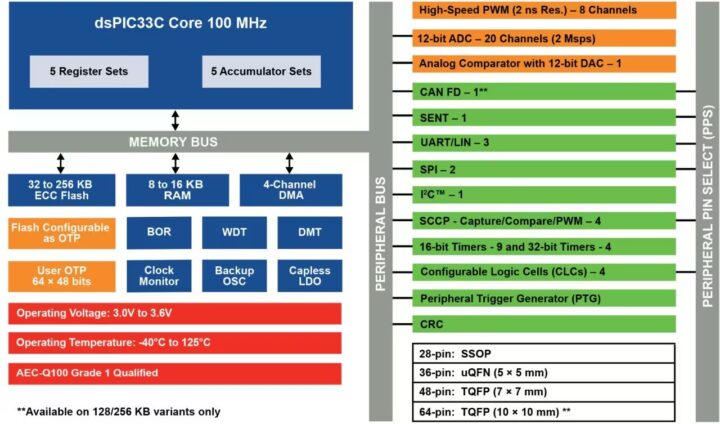

Les spécifications techniques de la puce dsPIC33CK incluent un cœur de processeur dsPIC33CK 16 bits fonctionnant sur une fréquence élevée de 100 MHz, offrant ainsi une exécution efficace des applications. Les capacités de mémoire s’étendent de 8 Ko à 16 Ko de RAM, avec une option de flash de programme de 32 Ko à 256 Ko, où chaque octet est protégé par un code de correction d’erreur (ECC).

En matière de connectivité, le dispositif dispose de jusqu’à 53 GPIO capables de supporter un courant élevé. Les interfaces sont richement intégrées, comprenant trois UART, un I2C, deux SPI/I2S et un CAN FD. La capacité de contrôle DMA à quatre canaux renforce l’efficacité logicielle, facilitant les tâches demandées.

Ce DSC comprend également un CAN de 12 bits à une vitesse de 2 Msps et un DAC de même résolution, ainsi qu’un comparateur analogique très rapide. En termes de gestion de temps, il dispose d’une minuterie polyvalente 16 bits et d’un contrôleur SCCP offrant des fonctionnalités de capture, de comparaison et de PWM avec une résolution d’environ 2,5 ns.

D’un point de vue sécuritaire, la puce incorpore des technologies de protection telles qu’un flash ECC, une minuterie de surveillance double et divers mécanismes de protection de l’horloge, garantissant une utilisation fiable dans des environnements critiques.

Le développement avec les DSC Value Line dsPIC33CK est pris en charge par l’IDE MPLAB X, offrant des outils similaires à ceux utilisés pour d’autres microcontrôleurs Microchip. Ces dispositifs sont adaptés pour des applications variées comme le contrôle d’interfaces homme-machine, la détection avancée, ou encore dans des produits d’automatisation industrielle et automobile.

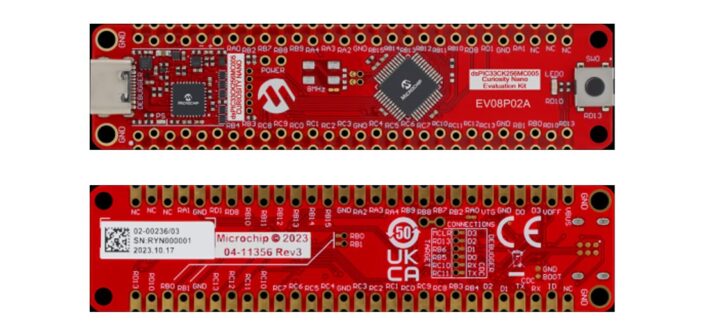

Pour le prototypage rapide, Microchip propose une carte Curiosity Nano dédiée aux applications de commande de moteur, qui intègre un DSC dsPIC33CK256MC005. Cette carte fonctionne à 100 MHz et offre 256 Ko de flash ECC ainsi que 16 Ko de RAM, permettant une variété de traitements graphiques et numériques.

Le module de commande de moteur dsPIC33CK256MC006, conçu spécifiquement pour cette série, facilite la connection avec des cartes d’onduleurs externes, permettant un retour de courant motorisé efficace. Bien que ce module soit optimisé pour une intégration rapide de prototypes, il ne sera pas compatible avec les anciens systèmes basés sur PIM.

Les DSC dsPIC33CK, ainsi que le kit d’évaluation Curiosity Nano et le module dsPIC33CK256MC006, sont disponibles à l’achat via les canaux Microchip, avec un prix débutant à 0,51 $. Les cartes de développement sont au prix respectif de 9,90 $ et 12,99 $. Microchip indique que ces tarifs restent constants, quel que soit le volume des commandes. Pour plus d’informations, consultez la page produit dédiée.
