Module complémentaire Ryanteck Debug Clip pour Raspberry Pi

Module complémentaire Ryanteck Debug Clip pour Raspberry Pi

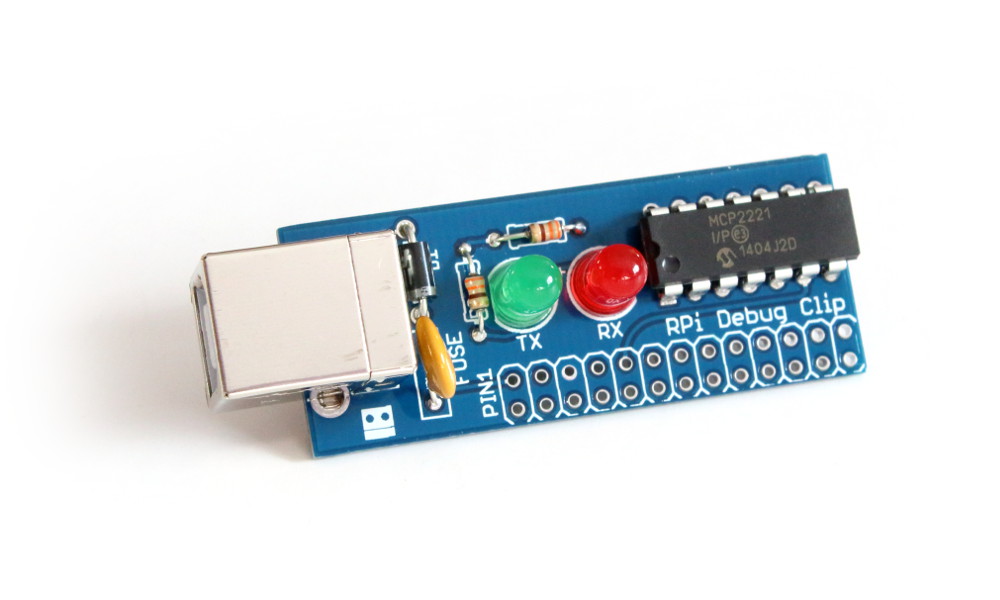

Le Ryanteck Debug Clip est un module complémentaire pour le Raspberry Pi qui fournit une interface série à un autre ordinateur via USB. L’appareil pousse sur l’en-tête GPIO du Raspberry Pi, laissant les broches libres pour d’autres appareils et cartes d’extension.

Le produit a été lancé avec succès le Kickstarter et a facilement atteint son objectif avec des jours à perdre. Ryan m’a envoyé un prototype à essayer. Ce n’est pas tout à fait le même que le design final mais assez proche.

Le souder ensemble était assez facile et j’avais un câble USB A vers B de rechange dans ma boîte de pièces de rechange. Ces câbles sont le plus souvent utilisés avec les imprimantes.

Clip de débogage Ryanteck

L’interface série vous permet de communiquer avec le Pi via une fenêtre de terminal et vous permet d’effectuer de nombreuses tâches que vous pouvez effectuer à l’invite de commande standard. L’avantage de cette capacité est qu’elle vous donne le contrôle lorsque vous n’avez pas accès à :

  • Un moniteur de rechange
  • Wifi
  • Ethernet

Cela fonctionne également bien si vous souhaitez connecter directement un Pi à un ordinateur portable et que vous ne voulez pas vous soucier des paramètres réseau personnalisés.

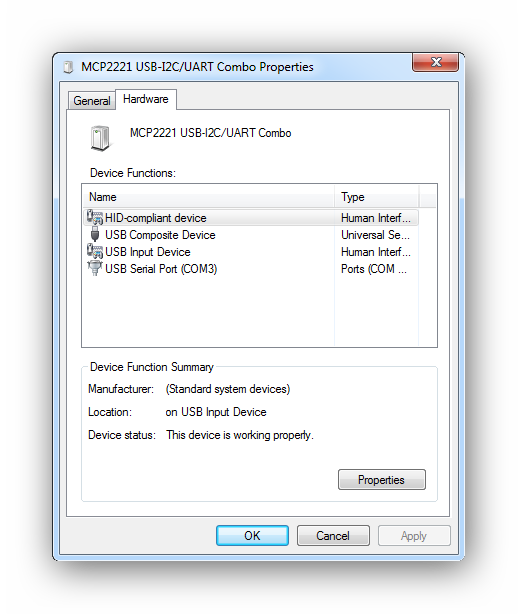

J’ai installé le pilote MCP2221 à partir du site Microchip et lorsque j’ai connecté l’appareil à mon PC, une icône « MCP2221 USB-I2C/UART Combo » est apparue dans « Périphériques et imprimantes ». Un clic droit dessus et la sélection de « Propriétés » m’ont permis de voir qu’il était attribué « COM3 ».

Déboguer la configuration du clip

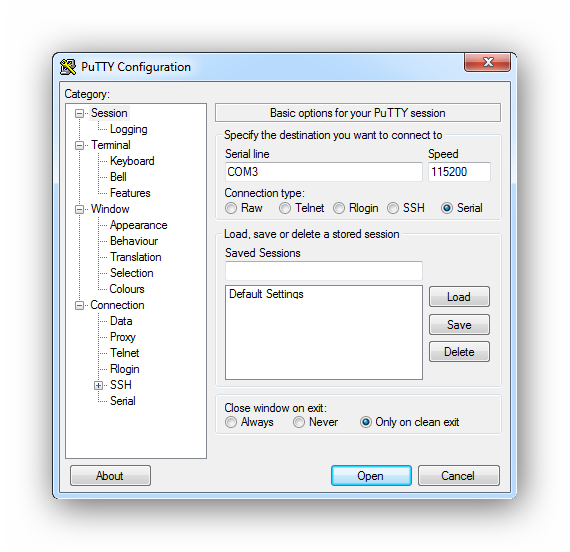

J’ai utilisé Putty pour me connecter au Pi en ouvrant une connexion « Série » avec les paramètres appropriés (COM3 et 115200) :

Déboguer la configuration du clip

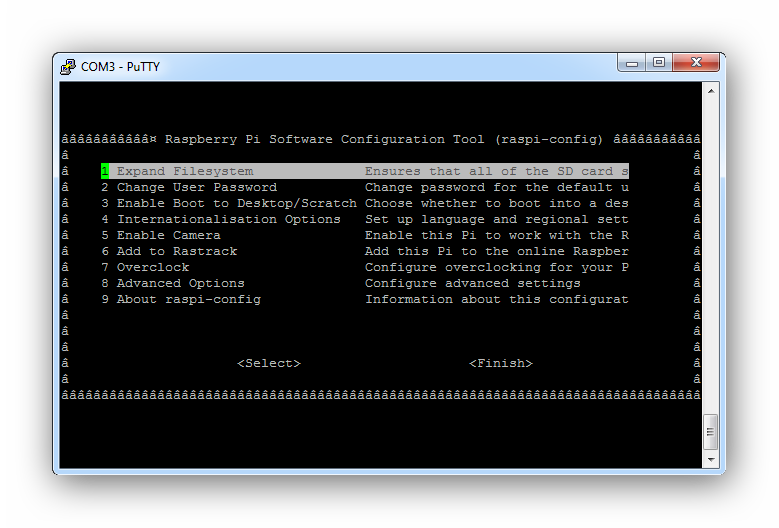

L’écran Putty m’a ensuite permis d’entrer le nom d’utilisateur et le mot de passe « pi ». Ensuite, c’était comme d’habitude sur la ligne de commande. J’ai fait un peu de config à l’aide de l’utilitaire « raspi-config »…

Déboguer la configuration du clip

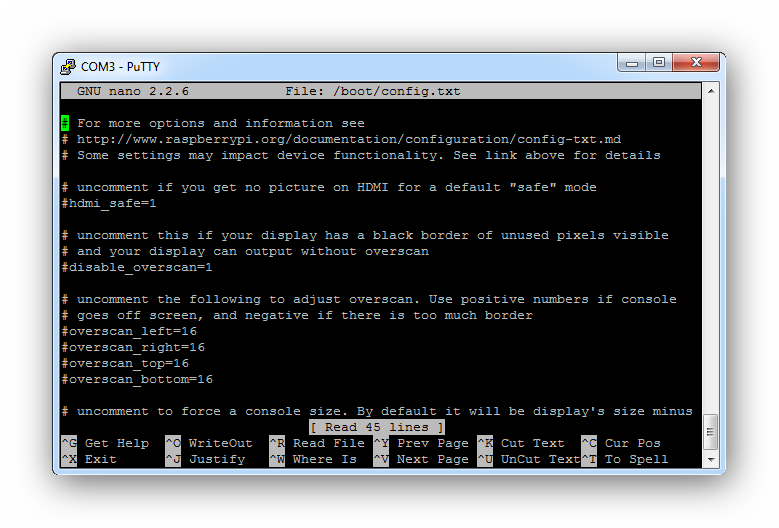

… et un peu d’édition du fichier config.txt …

Déboguer la configuration du clip

Quand j’ai fini de jouer, j’ai éteint le Pi et déconnecté les câbles.

Voici mon clip monté sur un Raspberry Pi Model A+ :

Clip de débogage Ryanteck avec Pi A+

La version finale comprendra un cavalier pour empêcher le câble USB d’alimenter le Pi via l’en-tête GPIO. Ce sera une excellente amélioration. Afin d’éviter une alimentation de secours causant des problèmes de stabilité avec ma configuration, j’ai retiré la diode du PCB.

Les instructions d’assemblage et les guides de configuration du système d’exploitation seront disponibles sur la page produit Ryanteck Debug Clip [Link TBA].
