Merlot est un affichage E-paper tricolore sans fil matériel open-source

paperd.ink Merlot est un écran E-paper tricolore avec une carte de contrôle matérielle open source basée sur un SoC sans fil ESP32 programmable avec Arduino, MicroPython ou le framework ESP-IDF.

Nous avons d’abord écrit sur l’écran e-Paper monochrome basé sur ESP32 paperd.ink de 4,2 pouces l’année dernière, mais la société a maintenant affiné sa conception avec le «paperd.ink Classic» remplaçant le boîtier imprimé en 3D par un boîtier moulé sous vide et ajoutant une batterie de 1 900 mAh. Ils ont également lancé un nouveau modèle, le Merlotbasé sur le même design mais avec un écran prenant en charge trois couleurs : noir, blanc et rouge.

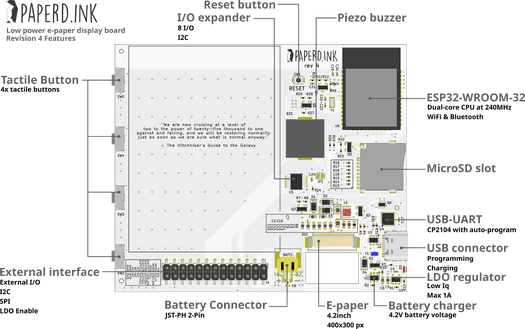

Spécifications Merlot :

• Module sans fil – Module ESP32-WROOM-32 avec processeur double cœur ESP32, flash SPI 4 Mo, connectivité WiFi 4 et Bluetooth LE 2,4 GHz
• Stockage – Fente pour carte MicroSD pour stocker des images, des fichiers, etc.
• Affichage – 4.2″ tricolore Affichage e-Paper avec une résolution de 400 x 300 ; rafraîchissement complet : ~ 17 secondes ; mise à jour partielle : également 17 secondes…
• USB – 1x USB Type-C port pour le chargement et la programmation
• Extension – En-tête d’extension à 26 broches avec 8 broches GPIO, I2C, UART, SPI, ESP_EN pour activer/désactiver ESP32 pour réduire la consommation d’énergie, broche LDO_EN pour essentiellement éteindre la carte.
• Débogage – Via USB Type-C port connecté à la puce USB-UART CP2104
• Divers – 4x boutons tactiles, buzzer piézo, bouton de réinitialisation, LED de charge
• Batterie – Batterie LiPo 3,7 V 1 900 mAh
• Alimentation – 5V via USB Type-C port, connecteur de batterie à 2 broches plus circuit de chargeur de batterie
• Consommation d’énergie – <20uA en mode veille
• Dimensions – Circuit imprimé : 92,1 x 78,1 mm ; l’enceinte mesure 98 x 82 x 16 mm
• Certifications – FCC/CE

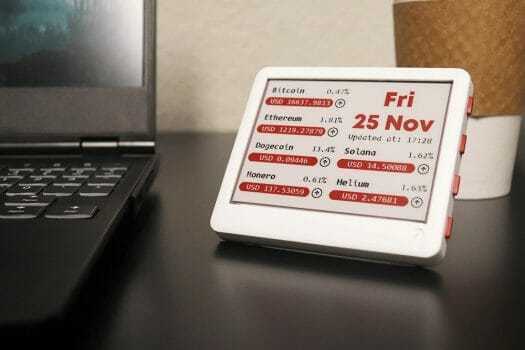

Si le taux de rafraîchissement est plus important que d’avoir la possibilité d’afficher des couleurs, l’affichage monochrome classique se rafraîchira beaucoup plus rapidement en environ 1 seconde pour le plein écran et 0,5 s pour un rafraîchissement partiel. La société fournit une bibliothèque Arduino et des exemples de code tels que Crypto tracker, Youtube stats, Calendar, etc… et des fichiers de conception de matériel KiCad sur GitHub, ainsi que de la documentation sur leur propre site Web où vous trouverez également des exemples de base de Micropython.

La dernière fois, paperd.ink a lancé son affichage sur Crowd Supply, mais la société vend maintenant le nouvel affichage E-paper Classic (monochrome) et Merlot (tricolore) directement pour 89 $ et 99 $ respectivement.
