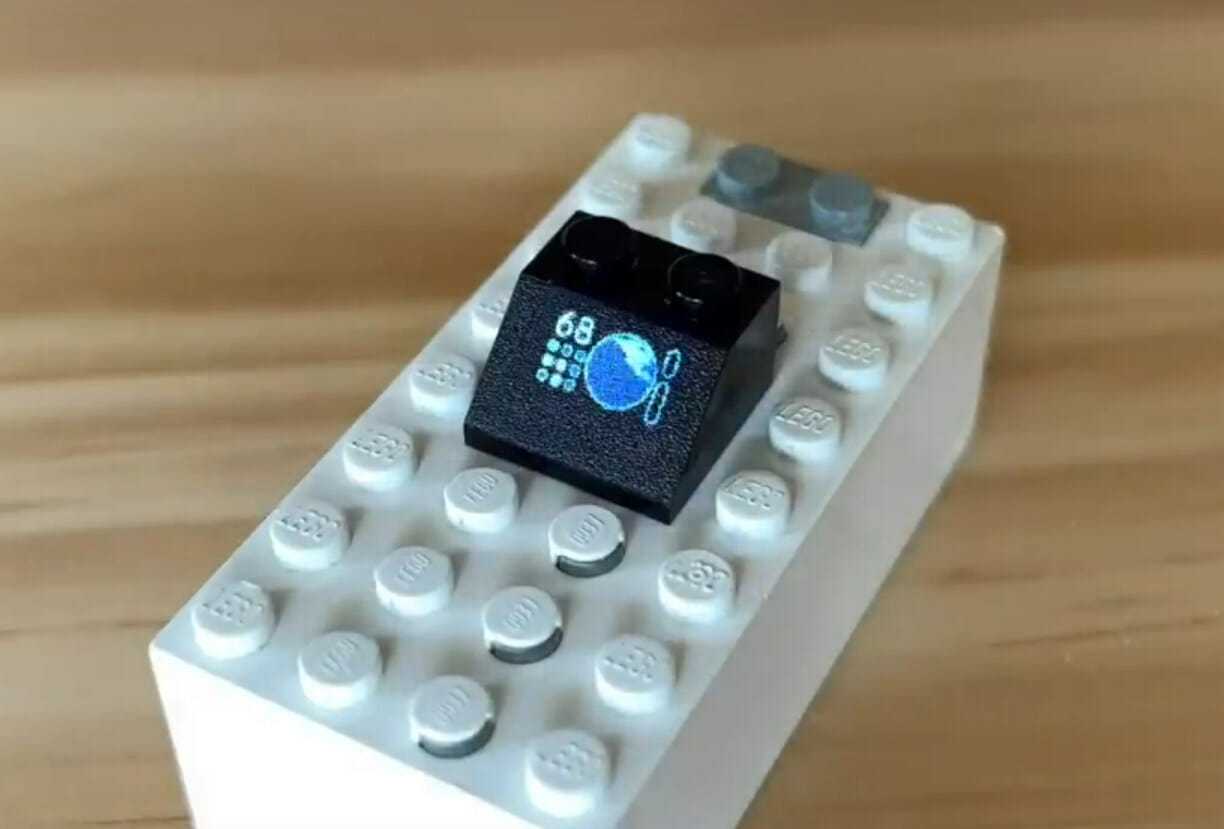

James Brown (alias Ancient) a construit un petit ordinateur à l’intérieur d’une brique LEGO avec un microcontrôleur Raspberry Pi RP2040 et un écran OLED monochrome de 0,42 pouce. Et oui, il exécute Doom.
Alors enfin, les figurines LEGO ont accès à un ordinateur adapté à leur taille :).
James n’a pas posté beaucoup d’informations pour reproduire la construction par vous-même, mais il a tout de même publié le code « uGrey », écrit en Micropython, pour afficher les niveaux de gris sur un OLED monochrome.

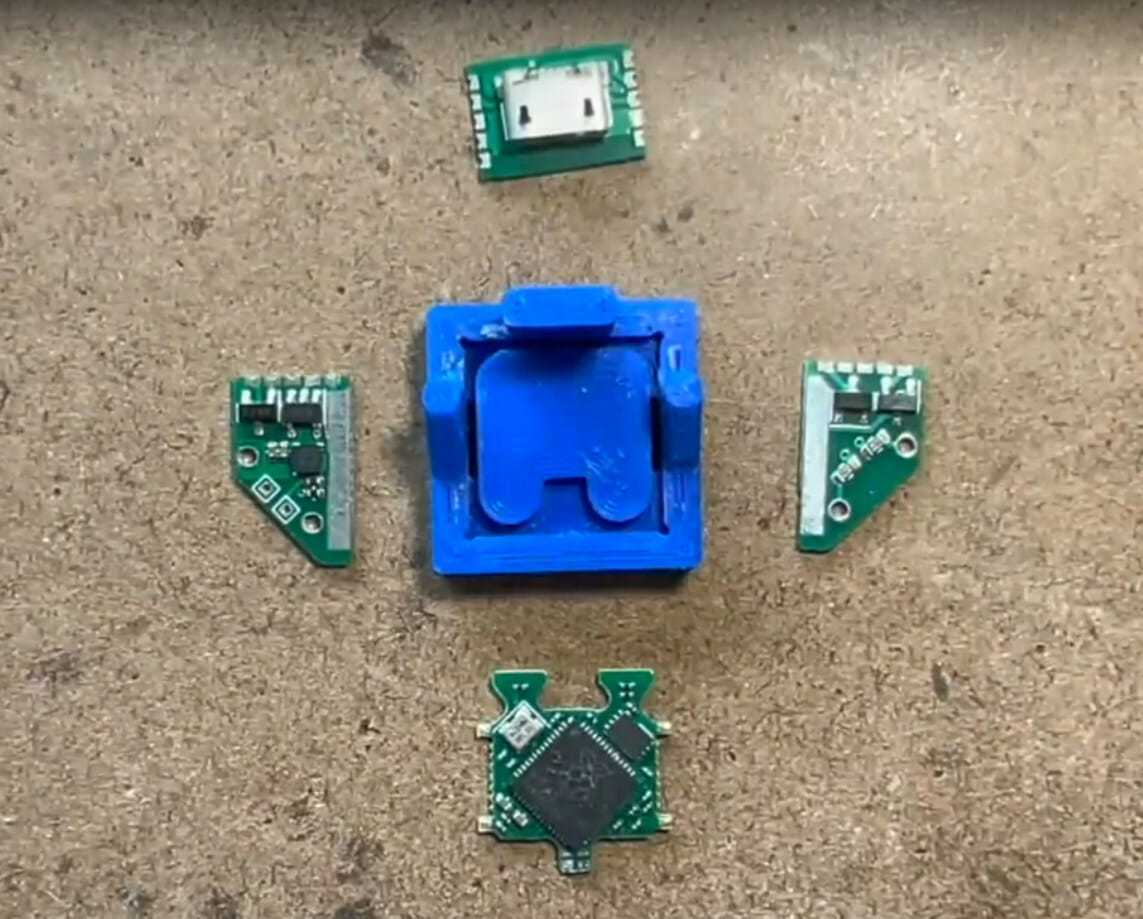

Nous pouvons apprendre de la conception dans une vidéo fascinante (intégrée à la fin de cet article) montrant comment il a fait tenir un ordinateur Raspberry Pi RP2040 dans une brique LEGO. La conception minuscule est composée de cinq cartes/modules principaux :
- Module Raspberry Pi RP2040
- Le module micro USB
- Deux modules latéraux avec d’autres composants
- Un écran OLED de 0,42 pouces avec une résolution de 72 × 40 (SSD1306)

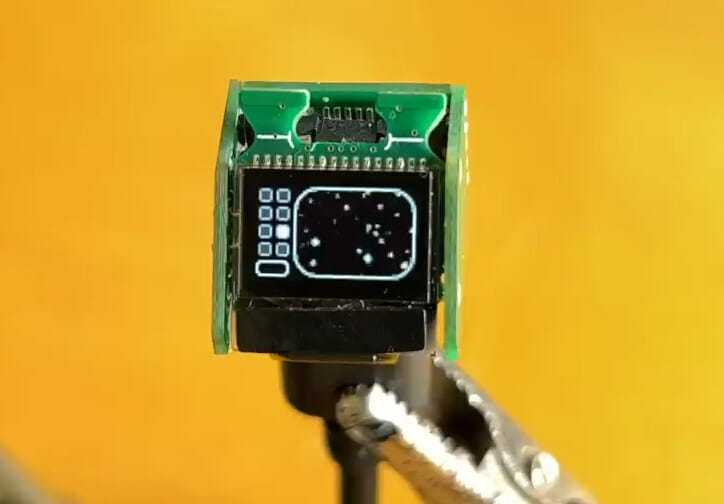

Étant donné que souder les quatre modules ensemble à la main uniquement serait vraiment difficile, James s’est appuyé sur des gabarits imprimés en 3D pour aider à souder la conception électronique 3D. Il a ensuite soudé l’écran OLED et s’est assuré que tout fonctionnait comme prévu. Notez que les deux bits en haut sont des boutons tactiles capacitifs.

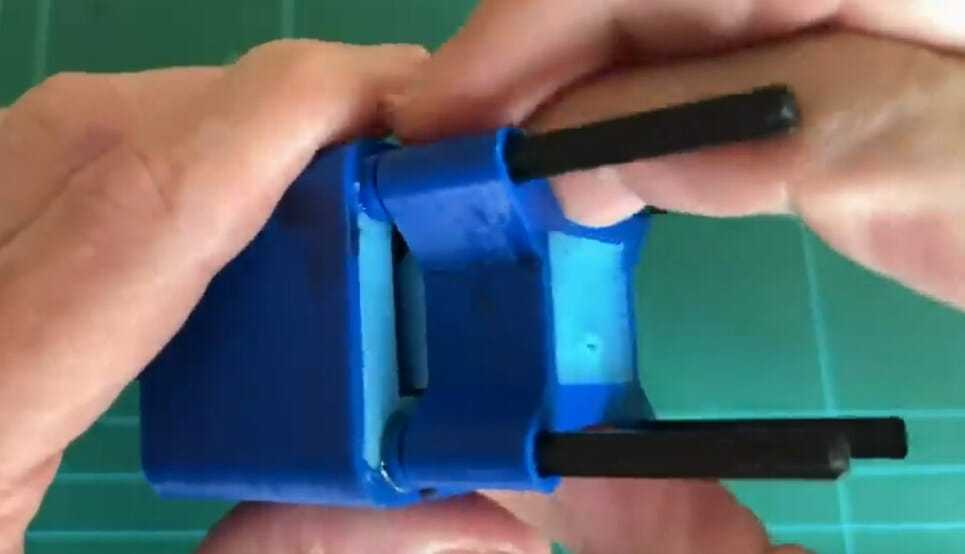

L’étape suivante implique un autre gabarit imprimé en 3D avec des tiges LEGO servant de moule pour intégrer l’électronique dans une brique LEGO sombre à base de résine suffisamment transparente pour l’affichage.
Le système peut alors être alimenté par une brique d’alimentation LEGO. Regardez la vidéo ci-dessous pour voir comment l’unité a été assemblée, et une courte démo à 11:48.
Via Hackster.io
