Maduino Zero Wi-Fi Halow – une carte 802.11h programmable avec l’Arduino IDE

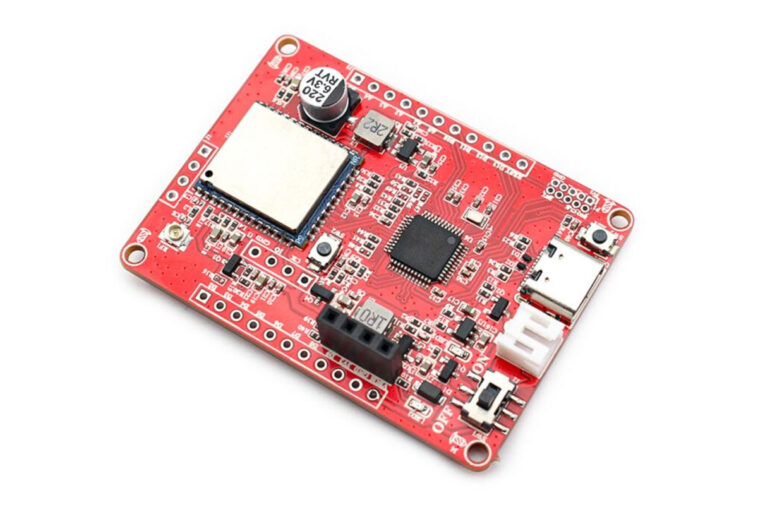

Makerfabs Maduino Zero Wi-Fi Halow est une carte de développement Wi-Fi Halow (802.11Ah) Arduino Zero (802.11h) conçue pour une communication sans fil à faible puissance à longue portée dans les applications d’agriculture intelligente, d’automatisation industrielle et de surveillance à distance.

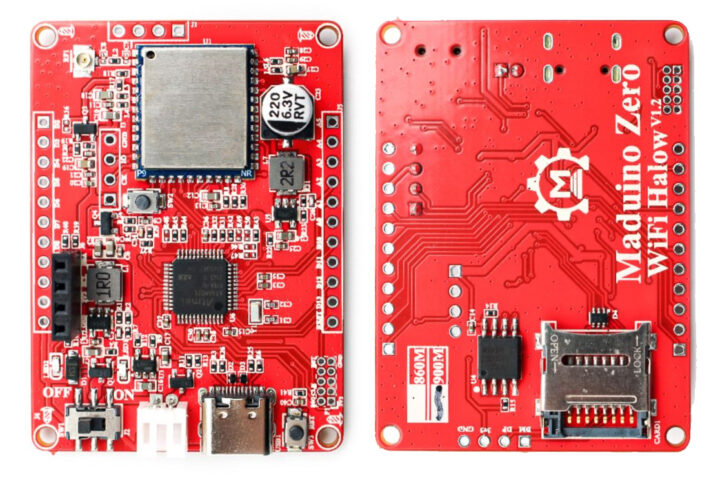

La carte est construite autour du Microchip ATSAMD21G18 Cortex-M0 + MCU pour gérer les E / S, le contrôle du système et l’interface avec le module WiFi Halow basé sur TXW83XX. Il fonctionne dans la bande sous-GHz 730–950 MHz, dispose d’un emplacement pour carte microSD pour le stockage et de deux en-têtes GPIO. La carte obtient une alimentation via un port USB Type-C ou une batterie Lipo de 3,7 V (chargeable via USB) et comprend une antenne externe pour une connectivité à longue portée.

Maduino Zero Wi-Fi Halow Spécifications:

• MCU – Microchip ATSAMD21G18A ARM Cortex-M0 + Microcontrôleur @ 48 MHz avec mémoire flash 256 Ko, RAM de 32 Ko
• Stockage – Prise de carte microSD
• Wi-Fi Halow
  • Série TXW83XX basée sur IEEE 802.11h
  • Plage de fréquences – 730 MHz à 950 MHz Bandes
  • Bande passante de canal – 1/2/4/8MHz
  • Plage de données – 150 kbps à 32,5 Mbps
  • Antenne – Antenne externe via le connecteur IPEX
• Port USB – USB Type-C pour l’alimentation et la programmation

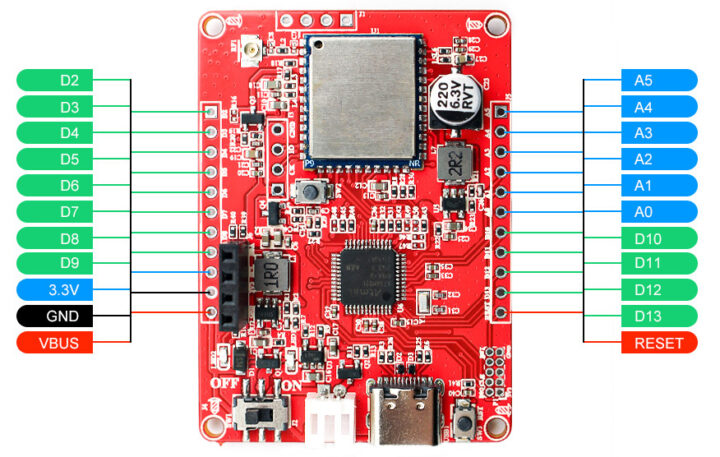

• Expansion
  • En-têtes 2x 11 broches – 1x UART, 1X I2C, 1x SPI, IP à 18x GPIOS
  • En-tête féminine pour I2C (SCL, SDA)
• Mission
  • Boutons de bascule d’alimentation
  • Boutons d’utilisateur et de réinitialisation
  • Power et LED utilisateur
• Alimentation électrique
  • Port USB de type C 5V
  • Entrée de la batterie Lipo 3.7 V (charge de batterie prise en charge via USB)
• Dimensions – non mentionnés

Le module prend en charge les modes de point d’accès (AP) et de station (STA), et peut être programmé avec l’Arduino IDE. Il prend également en charge les commandes de configuration et de test rapides. La société fournit également des exemples de codes pour transmettre des données de température et d’humidité (T&H) à l’aide d’un capteur DHT11. Plus d’informations sur les produits, y compris les instructions de configuration et l’exemple de code, peuvent être trouvées sur le wiki. Les schémas matériels et les fiches techniques sont disponibles sur GitHub.

Le Maduino Zero Wi-Fi Halow ajoute à la liste des tableaux 802.11h, tels que l’ASIARF AWH575-MF1, Lilygo T-Halow ou le kit d’évaluation MM6108-EKH05 basé sur STM32. Ce type de carte est souvent livré avec une interface de caméra car il est l’une des applications clés pour WiFi Halow, mais elle n’est pas présente sur la carte Makerfabs.

Le Maduino Zero Wi-Fi Halow est au prix de 19,80 $ sur le magasin Makerfabs. Le package comprend la carte Halow Wi-Fi Maduino Zero et une antenne externe correspondante pour une connectivité 802.11h à longue portée.
