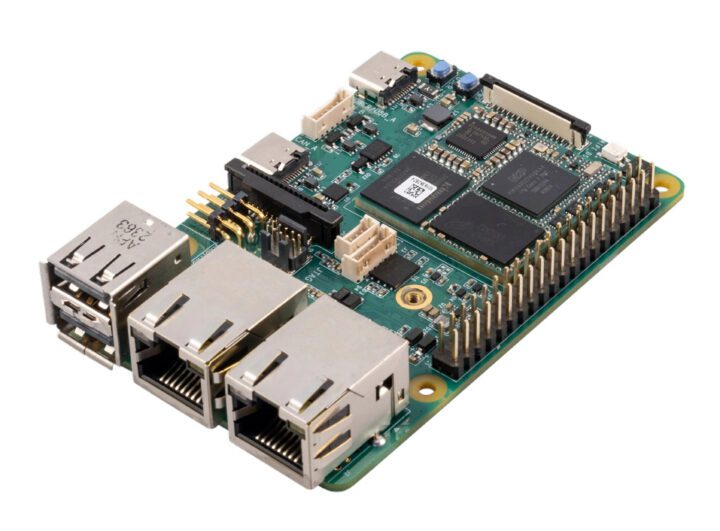

MaaXBoard OSM93 est un ordinateur monocarte (SBC) basé sur un module OSM de taille S alimenté par un SoC AI NXP i.MX 93 Cortex-M55/M33 et proposé sous forme de carte de visite avec prise en charge des cartes Raspberry Pi HAT via un En-tête GPIO 40 broches et trous de montage.
La carte est également livrée avec 2 Go de LDDR4, 16 Go de flash eMMC, des interfaces MIPI CSI et DSI pour les modules de caméra et d’affichage en option, deux ports Ethernet Gigabit, une prise en charge en option pour WiFi 6, Bluetooth 5.3 et 802.15.4, trois ports USB 2.0 et deux Interfaces CAN FD avec les émetteurs-récepteurs embarqués.
Spécifications du MaaXBoard OSM93 :
- SoC – NXP i.MX93
- CPU
- 2x Arm Cortex-A55 jusqu’à 1,7 GHz
- 2x Arm Cortex-M33 jusqu’à 250 MHz
- GPU – GPU 2D avec mélange/composition, redimensionnement, conversion de l’espace colorimétrique
- NPU – 1x Arm Ethos-U65 NPU à 1 GHz jusqu’à 0,5 TOPS
- Mémoire – 640 Ko OCRAM avec ECC
- Sécurité – EdgeLock Secure Enclave
- CPU
- Mémoire système – 2 Go de SDRAM LPDDR4
- Stockage
- Mémoire flash eMMC 5.1 de 16 Go
- Flash QSPI NOR de 16 Mo
- Interface d’affichage – Interface MIPI DSI à 4 voies
- Entrée caméra – Interface caméra MIPI CSI à 2 voies
- La mise en réseau
- 2 ports Gigabit Ethernet RJ45

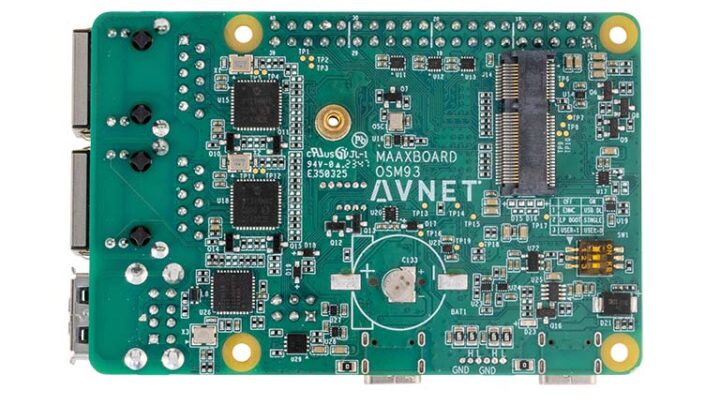

- WiFi 6 en option, Bluetooth 5.3 et 802.15.4 via le module M.2 (probablement basé sur NXP iW612)
- USB – 2 ports USB 2.0 hôte Type-A, 1x port USB 2.0 hôte Type-C
- Expansion
- Connecteur compatible Raspberry Pi HAT à 40 broches avec interfaces UART, SPI, I2C, I2S et GPIO
- En-tête ADC à 4 broches
- Connecteur CAN-FD à 6 broches (y compris les émetteurs-récepteurs CAN)
- Débogage – en-tête JTAG 10 broches, 2x en-tête de débogage de console 3 broches
- Divers – Empreinte de prise de batterie RTC
- Alimentation – 5V/3A via port USB-C
- Dimensions – 85 x 56 mm (format carte de visite)
Le kit de développement MaaXBoard OSM93 est pris en charge par un package de support de carte Linux (BSP) basé sur Yocto et une gamme d’exemples de conception pour aider les développeurs à démarrer. La société propose également des accessoires en option tels que des écrans tactiles LCD MIPI-DSI de 5 et 7 pouces, une alimentation USB-C 5 V/3 A et un module sans fil M.2. Le MaaxBoard original a été introduit pour la première fois en 2019 avec un processeur NXP i.MX 8M et d’autres versions sont sorties depuis lors avec le MaaxBoard Mini, le MaaxBoard Nano, le MaaxBoard 8ULP et le MaaxBoard RT, tous basés sur d’autres variantes du processeur NXP i.MX. famille.
Les utilisateurs pourront obtenir de l’aide sur les forums d’Element14, et j’ai également remarqué deux référentiels GitHub pour le nouveau forum : un pour un centre d’informations (actuellement vide) qui devrait fournir aux utilisateurs et aux développeurs un guide de démarrage et des liens vers le BSP, et un autre. pour les démos avec actuellement une démo fitness (vide) et un serveur web écrit en Python.
Comme l’indique déjà l’état de la documentation, le MaaXBoard OSM93 (numéro de pièce AES-MAAXB-OSM93-DK-G) n’est pas encore disponible, mais Avnet prévoit de le lancer au deuxième trimestre 2024, avec l’i.MX 91 (OSM- SF-IMX93) et i.MX 93 SOM (OSM-SF-IMX93), ainsi que les accessoires. Finalement, plus de détails apparaîtront sur la page du produit, y compris des liens d’achat. Avnet a probablement annoncé la carte plus tôt, car ils la présenteront à Embedded World 2024 du 9 au 11 avril à Nuremberg, en Allemagne, aux côtés d’autres cartes de développement de l’entreprise.
