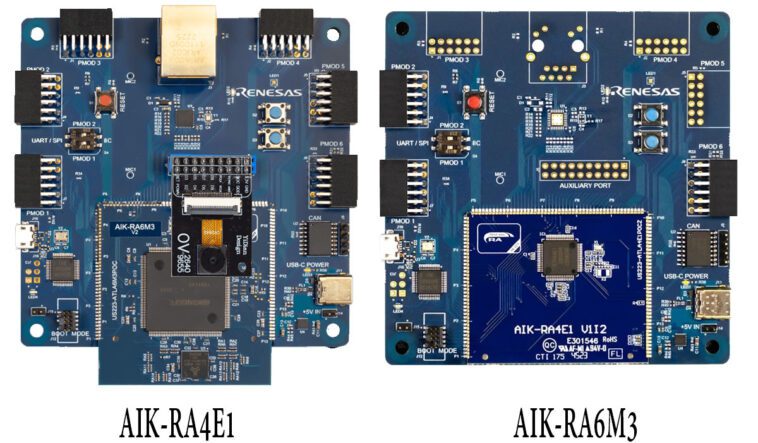

Renesas AIK-RA4E1 et AIK-RA6M3 sont deux nouvelles cartes de développement basées sur des microcontrôleurs 32 bits de la série RA. Ces nouvelles cartes de développement disposent de plusieurs fonctions de connectivité reconfigurables pour accélérer le temps de conception et de développement de l’IA et du ML.
Les deux cartes semblent similaires, mais l’AIK-RA4E1 utilise le MCU R7FA4E110D2CFM, dispose de trois ports Pmod et ne prend pas en charge Ethernet. D’autre part, l’AIK-RA6M3 utilise le MCU R7FA6M3AH3CFC, dispose de six ports Pmod et inclut la prise en charge Ethernet. Les deux cartes prennent en charge les bus USB et CAN pleine vitesse.
Spécifications des kits de référence Renesas AIK-RA4E1 et AIK-RA6M3 (consolidées) :
- Caractéristiques du microcontrôleur RA4E1 :
- Modèle : R7FA4E110D2CFM
- Contenu : LQFP 64 broches
- Noyau : Arm Cortex-M33 100 MHz
- SRAM : 128 Ko sur puce
- Mémoire flash du code : 512 Mo sur puce
- Mémoire Flash de données : 8 Ko sur puce
- Caractéristiques du microcontrôleur RA6M3 :
- Modèle : R7FA6M3AH3CFC
- Paquet : LQFP 176 broches
- Noyau : Arm Cortex-M4 120 MHz avec FPU
- SRAM : 640 Ko sur puce
- Mémoire flash du code : 2 Mo sur puce
- Mémoire Flash de données : 64 Ko sur puce
- Connectivité :
- Un connecteur USB micro AB pleine vitesse pour le MCU principal.
- Interface SEGGER J-Link On-board (OB) pour le débogage et la programmation.
- Interface JTAG/SWD à 10 broches pour débogueurs/programmeurs externes.
- Connecteurs PMOD pour modules périphériques (trois pour RA4E1, six pour RA6M3).
- Une interface CAN dans les deux.
- RA6M3 ajoute un connecteur de port auxiliaire et une interface Ethernet RJ-45 RMII.
- Sources d’horloge multiples :
- Cristaux de précision 24 000 MHz et 32 768 Hz.
- Horloges internes supplémentaires de faible précision.
- Interface utilisateur et puissance :
- Bouton de réinitialisation du MCU.
- Deux interrupteurs à bouton-poussoir utilisateur, surveillés par le micrologiciel principal du MCU.
- Un commutateur DIP.
- Entrée externe 5 V via des connexions USB.
- Une LED bleue pour l’indication de puissance.
- Une LED RVB, contrôlée par le micrologiciel principal du MCU.
- Cavalier de configuration de démarrage MCU.

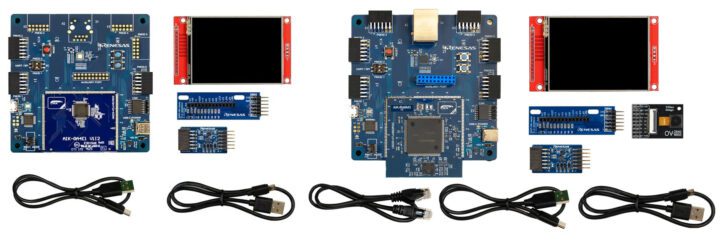

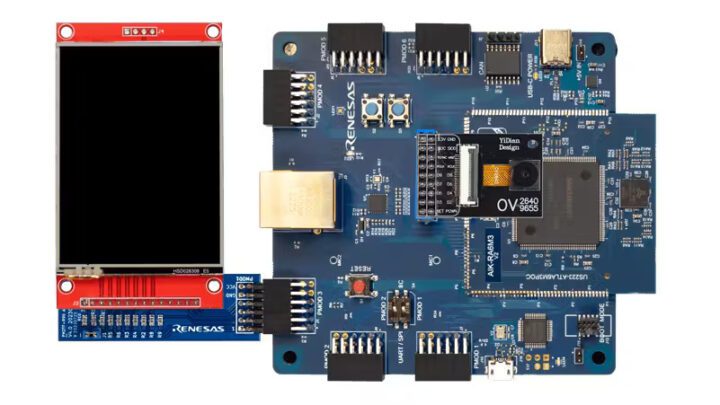

Les deux cartes prennent en charge le débogueur J-Link et fonctionnent avec l’environnement de développement logiciel Renesas Reality AI Edge AI. Ils prennent également en charge le module Pmod avec une IMU à six axes TDK ICM-42670-P. Cependant, le kit RA6M3 comprend un écran TFT, une caméra et un microphone qui, combinés au système d’accès personnel (PAS) Aizip de Renesas, peuvent être utilisés pour exécuter des exemples de reconnaissance faciale et sonore.
Il y a quelques jours à peine, Renesas a lancé le RA2A2, un MCU basé sur Cortex-M23 avec un ADC 24 bits et jusqu’à 512 Ko de mémoire flash double banque. Avant cela, nous avons vu Renesas présenter le Renesas RZ/V2H, un MCU avec accélérateur 80 TOPS AI. Nous avons également vu Renesas développer des cartes de développement comme Kaki Pi et Remi Pi, dont nous avons toutes parlé dans nos articles précédents, alors n’hésitez pas à les consulter si vous êtes intéressé.
La documentation des kits comprend un manuel de démarrage rapide, une liste de composants (BoM), des schémas de circuit et des fichiers de conception de PCB à des fins de développement et de production. tous peuvent être trouvés sur leurs pages produits respectives.
Au moment d’écrire ces lignes, je constate que tous les grands distributeurs proposent cette carte sur leur site internet, y compris Mouser où le kit RA4E1 et le kit RA6M3 sont disponibles pour 231,25 $.
