M5Stack Tab5 est un kit de développement IoT ESP32-P4 en forme de tablette avec un écran tactile de 5 pouces et une caméra frontale

M5Stack Tab5

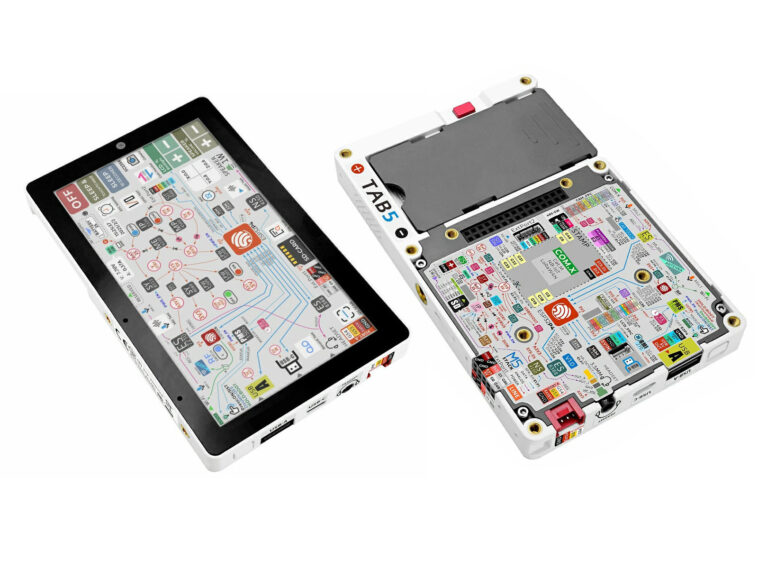

Le M5Stack Tab5 peut ressembler à une petite tablette, mais c’est un kit de développement IoT ESP32-P4 avec un écran tactile de 5 pouces, une caméra frontale 2MP, une module sans fil ESP32-C6, Bluetooth et 802.15.4 sans fil et une gamme d’interfaces.

Ceux-ci incluent les ports USB Type-A et Type-C, une interface RS485, un tampon pour connecter un module LTE Cat M / NB-iot ou Lorawan et des connecteurs d’extension, y compris un module Grove, un en-tête M5BUS de 30 broches et un connecteur GPIO_EXT. Le TAB5 est également équipé d’un haut-parleur intégré et d’un tableau à double microphone, et le kit de développement ESP32-P4 est alimenté par une batterie amovible avec support de charge.

M5stack tab5

Spécifications M5Stack Tab5:

  • Microcontrôleur – Systèmes EspressIF ESP32-P4NRW32
    • Processeur
      • CPU RISC-V HP (haute performance) à 32 bits 32 bits.
      • Single-Risc-V lp (basse puissance) MCU Core @ jusqu’à 40 MHz avec 8 Ko de RAM TCM à wates zéro
    • Mémoire
      • 768 Ko HP L2Mem (pour CPU double cœur), 32 Ko LP SRAM, 8 Ko TCM (pour LP MCU Core)
      • 32 Mo de psram
    • Stockage – 128 kb HP ROM, 16 Ko LP ROM
    • GPU – Accélérateur de traitement des pixels 2D (PPA)
    • VPU – Prise en charge des codecs H.264 et JPEG
  • Stockage
    • Flash de 16 Mo
    • Emplacement pour carte microSD
  • Affichage – Dispplay IPS TFT (1280 × 720) avec contrôleur multi-touch GT911 (I²C)
  • Caméra – 2 MP (1600 × 1200) SC2356 MODULE DE CAME MIPI CSI
  • Audio
    • ES8388 Codec; ES7210 AEC
    • Système double MIC (annulation de l’écho AEC)
    • 1 W @ 8 Ω NS4150B
    • Prise casque de 3,5 mm
  • Sans fil
    • Module ESP32-C6-MINI-1U pour WiFi 6, Bluetooth 5 et 802.15.4 (Zigbee / Thread / Matter) avec une antenne externe
    • Tampon de tampon pour le module LTE Cat.M, NB-IOT ou Lorawan
    • Antenne – Antenne 3D intégrée et port d’antenne externe MMCX
  • USB – Port hôte USB Type-A, port otg USB 2.0 Type-C
  • SERIE – Interface RS485 via SIT3088 Transmetteur de 14 Mbps et terminaison commutable de 120 Ω
  • Capteur – BMI270 ACCEL + AXIS 6
  • Expansion
    • Connecteur à 4 broches
    • Connecteur M5BU à 30 broches
    • En-tête gpio_ext
  • Mission
    • Bouton de réinitialisation / démarrage
    • RX8130CE Horloge en temps réel (RTC) avec un réveil d’interruption
  • Gestion de l’énergie
    • 5V via USB-C pour la charge
    • 7.4 V, 2000 MAH (14,8 WH) 2S NP-F550 Batterie LI-ion amovible,
    • Contrôleur de charge IP2326
    • Pip de surveillance du courant / tension du bus INA226
  • Dimensions et poids
    • TAB5 – 128,0 x 80,0 x 12,0 mm | 124 GRANS
    • Kit TAB5 – 128,0 × 80,0 × 26,7 mm | 277,4 grammes

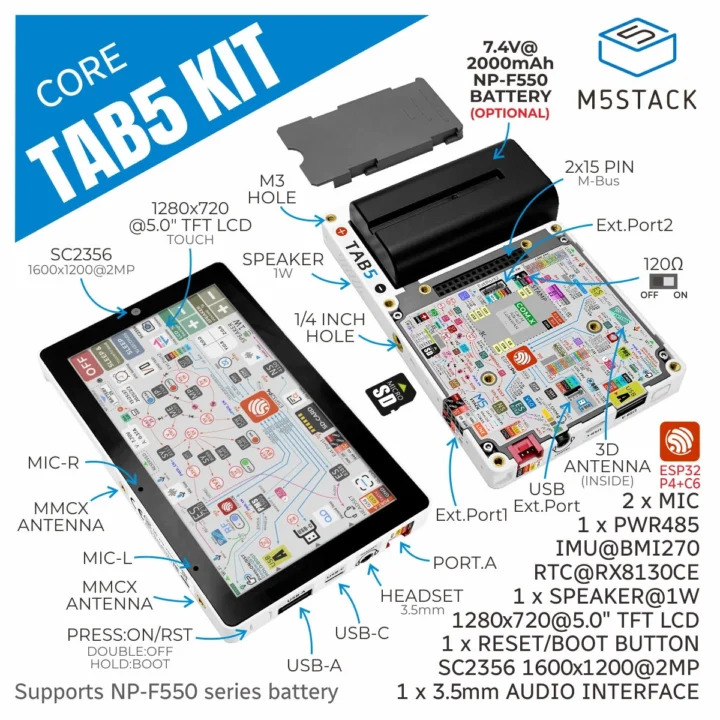

Comprimé ESP32-P4

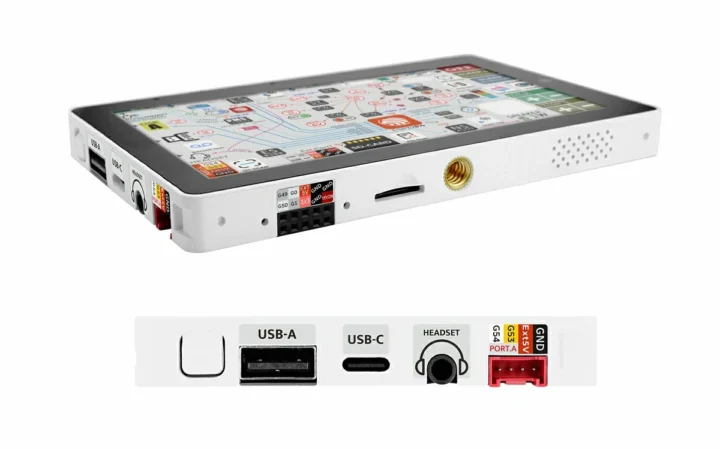

Ports m5stack tab5Comme vous pouvez le voir dans les spécifications ci-dessus, deux variantes du Devkit sont disponibles: le kit TAB5 avec une batterie NP-F550 AMOVable 2S NP-F550, et le TAB5 standard, qui nécessite une puissance externe ou une batterie achetée séparément.

M5Stack ne mentionne que le cadre ESP-IDF pour le développement, et il n’y a aucune mention sur le support Arduino comme sur le Guition JC1060P470C ESP32-P4 Wireless Display que nous avons couvert plus tôt cette semaine. Les navires TAB5 préchargés avec une démo GUI intéressante donnant accès à toutes les fonctionnalités (voir vidéo intégrée à la fin de l’article) et dont le code source peut être trouvé sur Github. Le site Web de documentation contient plus de détails sur le matériel et le firmware.

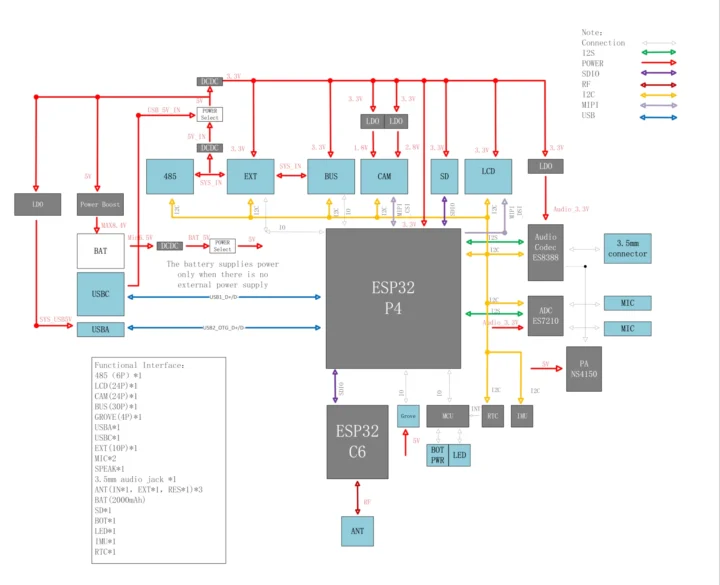

Diagramme de blocs de comprimés ESP32-P4
Schéma de blocage

Les applications cibles incluent le contrôle des maisons intelligentes, les systèmes de surveillance à distance, le développement des appareils IoT et l’automatisation industrielle.

M5Stack vend le TAB5 pour 55 $ ou 60 $ sur AliExpress et sa boutique en ligne, avec le prix selon que vous avez besoin de la batterie. Il pourrait également être répertorié sur la boutique Amazon de l’entreprise plus tard. Cela fait un moment que je n’ai pas joué avec le matériel ESP32, et je m’attends à un échantillon d’test du TAB5 la semaine prochaine. Cela devrait être intéressant.
