L’ordinateur embarqué Cincoze P2202 Alder Lake-P alimente les Panel PC industriels

L'ordinateur embarqué Cincoze P2202 Alder Lake-P alimente les Panel PC industriels

Cincoze P2202 est un ordinateur embarqué Intel Alder Lake-P basé sur le processeur Core i3-1215UE ou Core i5-1245UE et conçu pour les PC à panneau industriels, lisibles en plein soleil ou à cadre ouvert de la société avec des tailles allant de 12,1 pouces à 24 pouces. -pouce.

Le P2202 prend en charge jusqu’à 64 Go de mémoire DDR5 et deux disques SATA de 2,5 pouces, et le système offre également quatre interfaces d’affichage, dont l’interface CDS (Convertible Display System) de la société, deux ports Ethernet Gigabit, une connectivité WiFi et 4G LTE/5G en option, plusieurs Ports USB, quatre ports série RS232/RS422/RS485, E/S numériques et diverses prises et emplacements M.2, mPCIe et PCIe pour l’extension.

Ordinateur embarqué Intel Alder Lake-POrdinateur embarqué Intel Alder Lake-P

Spécifications du Cincoze P2202 :

  • SoC Intel Alder Lake-P série U (l’un ou l’autre)
    • Processeur hexacœur Intel Core i3-1215UE jusqu’à 4,40 GHz avec carte graphique Intel UHD ; TDP : 15 W
    • Processeur déca-core Intel Core i5-1245UE jusqu’à 4,40 GHz avec carte graphique Intel Iris Xe ; TDP 15W
  • Mémoire système – 2 supports SO-DIMM DDR5 4 800 MHz pour jusqu’à 64 Go de mémoire non tamponnée et non ECC
  • Stockage – 2 baies HDD/SSD SATA 3.0 de 2,5 pouces avec prise en charge RAID 0/1
  • Sortie vidéo
    • 1x connecteur CDS jusqu’à 1920 x 1080 à 60 Hz
    • 1x connecteur DisplayPort jusqu’à 4096 x 2304 à 60 Hz
    • 1x connecteur HDMI jusqu’à 3840 x 2160 à 30 Hz
      1x connecteur VGA jusqu’à 1920 x 1200 à 60 Hz
    • Jusqu’à 4x écrans indépendants
  • l’audio
    • Codec audio Realtek ALC888 HD
    • Prise de sortie ligne 3,5 mm, prise d’entrée microphone 3,5 mm
    • Haut-parleur interne – AMP 2W + 2W
  • La mise en réseau
    • 2 ports Gigabit Ethernet RJ45, un via le contrôleur Intel I219, l’autre utilisant Intel I210
    • WiFi et Bluetooth en option via le module M.2 CNVi
    • Module cellulaire en option via module M.2 et prise pour carte SIM
  • USB
    • 3 ports USB 3.2 Gen 2 x1 de type A à 10 Gbit/s
    • Port USB 2.0 Type-A
  • Série – 4 ports COM RS-232/422/485 DB9 avec contrôle de flux automatique (5 V/12 V)
  • Expansion
    • 16x E/S numériques isolées (8 entrées/8 sorties) via un bornier à 20 broches
    • 2x prises Mini-PCIe pleine taille
    • P2202E uniquement – ​​1 emplacement d’extension PCI ou 1 emplacement d’extension PCIe x4 avec carte de montage en option jusqu’à 169 x 111 mm
    • 1x prise M.2 Key E Type 2230 pour module Intel CNVi/Wireless
    • Interface CFM (module de fonction de contrôle)
      • 1x interface CFM pour l’extension du module IGN en option
      • 1x interface CFM pour l’extension du module PoE en option
    • Interface CDS (Convertible Display System) pour module d’affichage
  • Divers
    • Effacer le commutateur CMOS
    • Bouton de réinitialisation, boutons pour LCD On/Off, augmentation de la luminosité, diminution de la luminosité
    • LED d’alimentation, LED du disque dur
    • Redémarrage instantané avec la technologie de redémarrage instantané en 0,2 seconde
    • Minuterie de surveillance
    • Bouton marche/arrêt ATX, commutateur de mode AT/ATX
    • SuperCap intégré pour un fonctionnement sans entretien de la batterie CMOS
  • Source de courant
    • 9 – 48 V CC via bornier à 3 broches
    • Allumage/arrêt à distance via bornier à 2 broches
    • Plage de protection d’entrée de puissance inverse – 51 ~ 58 V
    • Protection contre les surintensités – 15A
  • Dimensions et poids
    • PS2202 – 254,5 x 190 x 41,5 mm | 2,22kg
    • PS2202E – 254,5 x 190 x 61 mm | 2,74kg
  • Matériaux – Aluminium extrudé avec métal robuste
  • Options de montage – Mur / VESA / CDS / Rail DIN
  • MTBF – 216 747 heures (Base de données : Telcordia SR-332 Issue3, Méthode 1, Cas 3)
  • Plage de température – Fonctionnement : -40°C à 70°C ; stockage : -40°C à 70°C
  • Humidité relative• -95 % RH à 70 °C (sans condensation)
  • Choc – Fonctionnement, 50 Grms (avec SSD, selon IEC60068-2-27)
  • Vibration
    • En fonctionnement, 1 Grms, 10-500 Hz, 3 axes (avec SSD, selon IEC60068-2-6)
    • En fonctionnement, 5 Grms, 5-500 Hz, 3 axes (avec SSD, selon IEC60068-2-64)
  • CEM
    • CE, UKCA, FCC, ICES-003 Classe A
    • EN CEI 61000-6-4, EN CEI 61000-6-2 (entrée 24 V CC uniquement)
  • EMI
    • CISPR 32 Conduit et rayonné : Classe A
    • EN/BS EN 55032 Conduit et rayonné : Classe A
    • EN/BS EN IEC 61000-3-2 Émissions de courants harmoniques : Classe A
    • EN/BS EN61000-3-3 Fluctuations de tension et scintillement
    • FCC 47 CFR Partie 15B, ICES-003 Conduit et rayonné : Classe A
  • SME
    • EN/IEC 61000-4-2 ESD : Contact : 4 kV ; Air : 8 kV
    • EN/IEC 61000-4-3 RS : 80 MHz à 1 000 MHz : 10 V/m
    • EN/IEC 61000-4-4 EFT : Alimentation CA : 2 kV ; Alimentation CC : 1 kV ; Signal : 1 kV
    • EN/IEC 61000-4-5 Surtensions : Alimentation CA : 2 kV ; Signal : 1 kV
    • EN/CEI 61000-4-6 CS : 10 V
    • EN/IEC 61000-4-8 PFMF : 50 Hz, 30 A/m
    • EN/IEC 61000-4-11 Creux de tension et interruptions de tension : 1 cycle à 60 Hz
Cincoze P2202 P2202ECincoze P2202 P2202E
Panneaux arrière du Cincoze P2202 (en haut) et P2202E (en bas)

Cincoze prend en charge Windows 10 avec des pilotes disponibles en téléchargement à partir de la page produit, et Linux peut également être pris en charge sur demande. Le Cincoze P2202 est une mise à jour des anciens ordinateurs embarqués P2102 (basés sur Whiskey Lake) et P2002 (basés sur Skylake) de la société, et le premier à prendre en charge la mémoire DDR5.

Comme ses prédécesseurs, le P2202 est conçu pour être branché sur des moniteurs via l’interface CDS afin d’activer différents modèles de Panel PC avec différentes tailles et caractéristiques d’affichage.

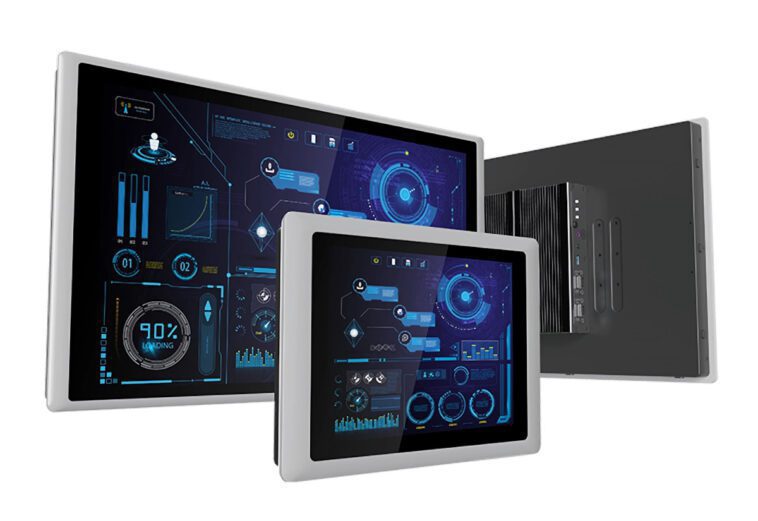

Panel PC industriels Alder Lake-PPanel PC industriels Alder Lake-P

Cincoze propose trois familles d’écrans de Panel PC alimentés par l’ordinateur embarqué P2202/P2202E avec les Panel PC industriels de la série CV, les Panel PC lisibles en plein soleil de la série CS et les Panel PC à cadre ouvert de la série CO, chacun étant disponible dans les tailles et résolutions suivantes :

  • TFT 12,1 pouces avec une résolution de 1024 × 768 (4:3)
  • TFT 15 pouces avec une résolution de 1024 × 768 (4:3)
  • TFT 17 pouces avec une résolution de 1 280 × 1 024 (5:4)
  • TFT 19 pouces avec une résolution de 1280×1024 (5:4)
  • Écran TFT de 15,6 pouces avec une résolution de 1 366 × 768 (16:9)
  • Écran TFT de 21,5 pouces avec une résolution de 1 920 × 1 080 (16:9)
  • TFT 24 pouces avec une résolution de 1920 × 1080 (16:9)

L’ordinateur embarqué P2202 et les Panel PC associés semblent être disponibles dès maintenant, mais les prix ne sont pas rendus publics, Cincoze demandant aux parties intéressées de les contacter pour obtenir un devis. Vous trouverez plus de détails sur la page produit de l’ordinateur embarqué et des Panel PC.
