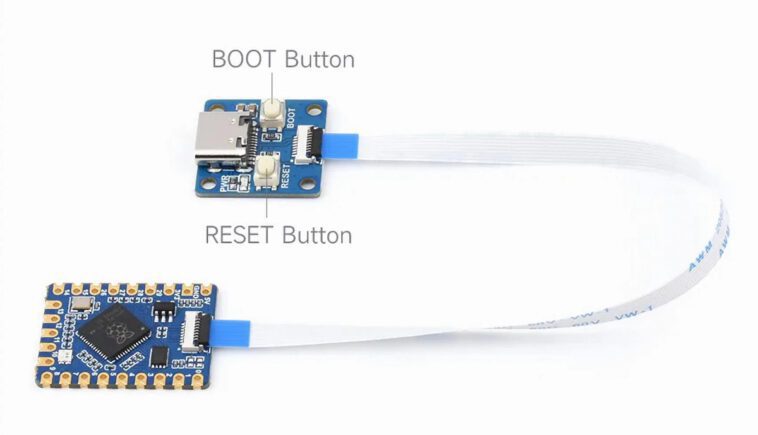

Waveshare RP2040-Tiny est un autre petit module Raspberry Pi RP2040 qui rejoint d’autres comme Pimoroni Tiny 2040, DFRobot Beetle RP2020 ou Solder Party RP2040 Stamp, mais avec une particularité car le module soudable dispose d’un connecteur FPC afin de connecter éventuellement une carte séparée avec un port USB-C ainsi que des boutons Boot et Reset.
Cette conception offre la commodité d’avoir un port USB-C pour l’alimentation et la programmation, ainsi que les boutons de réinitialisation et de démarrage pendant le développement du micrologiciel, et les développeurs ne peuvent conserver le module minuscule et ultra-fin que lorsqu’ils l’intègrent dans un projet ou un produit. Alternativement, certaines conceptions peuvent bénéficier d’un port USB-C situé plus loin du module principal avec toutes les E/S, et cela peut également faciliter le dépannage lorsque le produit est déjà intégré dans un produit.
Spécifications du Waveshare RP2040-Tiny :
- MCU – Microcontrôleur Raspberry Pi RP2040 dual-core Cortex-M0+ @ jusqu’à 133 MHz avec 264 Ko de SRAM
- Stockage – Flash QSPI NOR de 2 Mo (W25Q16)
- Expansion
- 23x trous crénelés et trous traversants avec 20x GPIO multifonctions, 2x SPI, 2x I2C, 2x UART, 4x ADC 12 bits, 16x PWM
- Connecteur FPC à 8 broches pour carte 18 × 18 mm en option avec port USB 1.1 Type-C, boutons de démarrage et de réinitialisation
- Divers – LED RVB WS2812, touches de sélection du mode utilisateur
- Source de courant
- 5V via port USB-C
- 5V via broche 5V
- RT9193-33 500 mA LDO
- Dimensions – 23,5 x 18 x 2,1 mm
Du point de vue de l’utilisateur, le module RP2040-Tiny est comme un petit Raspberry Pi Pico programmable avec les SDK MicroPython et C/C++ de Raspberry Pi, ainsi que l’IDE Arduino et d’autres langages de programmation pris en charge par le microcontrôleur Raspberry Pi RP2040. Vous trouverez de la documentation sur le matériel et les logiciels dans le wiki.
Waveshare vend le module RP2040-Tiny au prix de 10,67 $ (deux pièces) sur Aliexpress, et si vous souhaitez ajouter la carte USB-C avec un câble FCP, cela coûterait 11,56 $ pour deux kits sur la même page. La société propose également le module et le kit sur Amazon et sa propre boutique en ligne pour respectivement 4,49 $ et 4,99 $.
