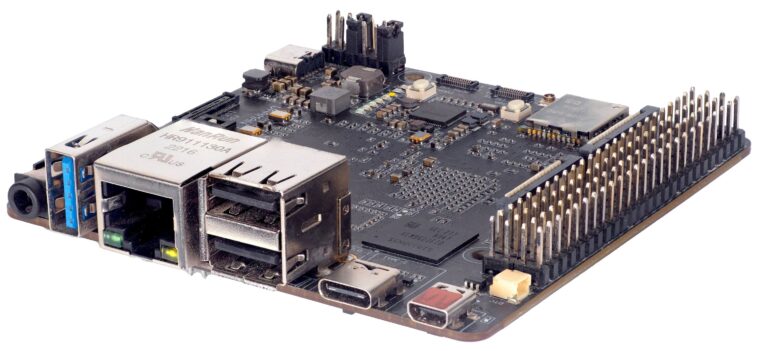

Vaaman est un ordinateur à bord unique reconfigurable qui intègre un processeur ARM Hexa-core RockChip RK3399 avec un FPGA Efinix Trion T120, offrant une plate-forme reconfigurable pour les applications de calcul Edge. La carte combine la flexibilité d’un FPGA avec la puissance brute d’un processeur dur pour créer un système capable de s’adapter à des demandes de calcul variables en temps réel.
Le SBC compact est doté du processeur HEXA-core RockChip RK3399 avec deux cœurs Cortex-A72 et quatre cœurs Cortex-A53, ainsi qu’un FPGA T120 T120 Efinix avec 112,128 éléments logiques, interdite avec RK3399 via un pont à vitesses élevé 300mbps (mais il est peu de temps cela est mis en œuvre).

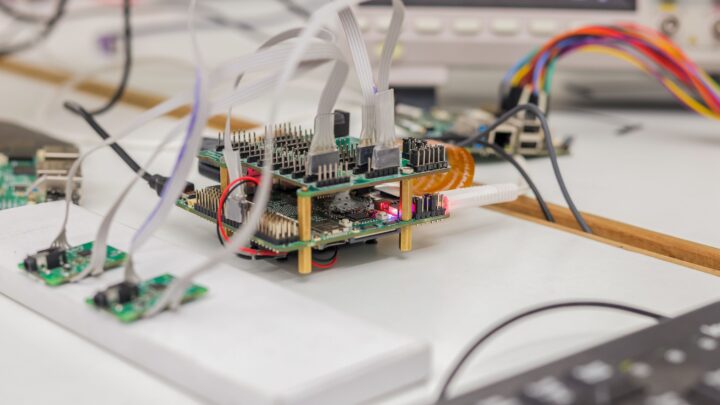

Il est présenté comme une «carte Raspberry Pi-style pour le monde FPGA» qui peut être utilisée pour l’accélération cryptographique, la radio définie par logiciel (SDR), le traitement du signal numérique, la robotique en temps réel, le traitement vidéo en temps réel, les déploiements de l’IA Edge , Automatisation industrielle et prototypage matériel.
Il dispose d’un en-tête GPIO compatible Raspberry PI à 40 broches et prend en charge une variété de chapeaux (matériel attaché sur le dessus) pour une extensibilité. Les alternatives à la plate-forme Vaaman incluent l’Innodisk EXMU-X261, le Xilinx Kria KV260, AVNet Zuboard 1CG et la carte NRFICE. Cependant, Vaaman se démarque avec son lien CPU-FPGA à grande vitesse et son en-tête GPIO à 40 broches.
Spécifications Vaaman:
- Soc – Rockchip RK3399
- CPU – Cortex-A72 double cœur à 2,0 GHz et Cortex-Core-A53 @ 1,6 GHz
- GPU – GPU MALI-T864 avec OpenGL ES1.1 / 2.0 / 3.0 / 3.1, OpenCL, support DX11
- FPGA – Efinix Trion T20 avec des éléments logiques 112k
- Mémoire intégrée – 5407KB, 1056 blocs (5Ko chacun)
- 320 multiplicateurs intégrés (18 x 18 bits)
- x32 Phy avec un contrôleur de mémoire Hard IP et 25,6 Gbit / s / bande passante globale
- 7x plls
- Mémoire du système
- 2 Go ou 4 Go de RAM LPDDR4 pour le processeur ARM
- 512 Mo DDR3L RAM dédié pour le FPGA
- Stockage
- 64 Go EMMC Flash
- Place d’extension par carte microSD
- Interface PCIe 2.1 pour un stockage prolongé (4 voies à 20 Gops)
- Affichage / sortie vidéo
- HDMI 2.0 (micro) jusqu’à 4k @ 60Hz
- DisplayPort 1.2 sur USB Type-C
- MIPI DSI jusqu’à 2560 x 1600 @ 60fps (double canal)
- LVDS jusqu’à 800 Mbps par voie (20 paires TX / RX)
- Caméra – MIPI CSI à 2 voies jusqu’à 800 Mo / s de bande passante via le connecteur FPC
- Audio – prise audio 3,5 mm avec support de micro
- Réseautage – Gigabit Ethernet (Realtek RTL8211E), WiFi 2,4 GHz + 5 GHz (2T2R), Bluetooth 5.0
- USB – 1x USB 3.0 Type-C (avec livraison de puissance), 1x USB 3.0 Type-A, 2x USB 2.0 Type-A
- Périphériques
- En-tête GPIO à 40 broches avec support PMOD
- UART, 2X SPI, 2X I2C
- PCM / I2S, SPDIF, PWM
- ADC et 6X GPIO
- Misc – horloge en temps réel (interface de batterie de sauvegarde intégrée
- Puissance – 18W via USB-C PD
- Dimensions – 85 x 85 mm
Vaaman regroupe les plateformes logicielles natives pour les développeurs, y compris le cadre GATI pour le déploiement AI Edge et le périplex pour la configuration périphérique. Il prend en charge différents systèmes d’exploitation open source, notamment Android 12.1, Debian Bullseye 11 et Ubuntu 22.04. Vaaman prend également en charge la configuration FPGA sans fil et les mises à jour en direct, éliminant le besoin de connexions physiques.
Avant que les planches ne soient expédiées à Mouser pour accomplir, les développeurs prévoient de publier les schémas, les fichiers de conception Kicad à durware à durware pour tous les chapeaux, les fichiers de conception de boîtier pour toutes les conseils et un projet Verilog FPGA Exemple.
https://www.youtube.com/watch?v=tpqb2dw6fte
L’ordinateur de bord reconfigurable Vaaman est disponible en pré-commande sur le crowdsupply. La carte coûte 180 $ et est livrée avec un câble PD USB-C de 5 pieds et un programmeur FPGA JTAG USB. Les modules complémentaires comprennent un chapeau M.2 NVME PCI GEN 2 × 2 pour 18 $, un chapeau SSD SATA M.2 pour 22 $, un expanneur GPIO LVDS pour 20 $ et un chapeau SDR 2TX 2RX pour 180 $. L’expédition coûte 8 $ aux États-Unis et 18 $ dans le monde. Les commandes devraient être expédiées d’ici le 25 juillet 2025.
