Comment faire un système de verrouillage de porte RFID à l’aide d’Arduino?

#include
#include
// Define RC522 RFID module pins
#define RST_PIN 9   // Reset pin
#define SS_PIN 10   // Slave Select pin
// Initialize MFRC522 instance
MFRC522 rfid(SS_PIN, RST_PIN);
// Initialize the I2C LCD (set the I2C address, usually 0x27 or 0x3F)
LiquidCrystal_I2C lcd(0x27, 16, 2);
void setup() {
 // Initialize SPI and RC522 module
 Serial.begin(9600);
 SPI.begin();
 rfid.PCD_Init();
 // Initialize the LCD
 lcd.init();
 lcd.backlight();
 lcd.setCursor(0, 0);
 lcd.print("Scan RFID Card");
 Serial.println("Scan RFID Card");
}
void loop() {
 // Check if a new RFID card is present
 if (!rfid.PICC_IsNewCardPresent()) {
   return;
 }
 // Check if the RFID card can be read
 if (!rfid.PICC_ReadCardSerial()) {
   return;
 }

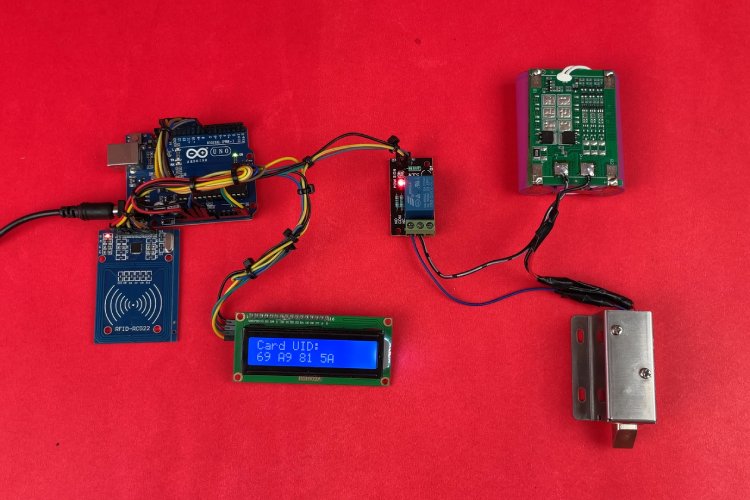

 // Clear LCD and display the UID
 lcd.clear();
 lcd.setCursor(0, 0);
 lcd.print("Card UID:");
 Serial.print("Card UID: ");
 // Print the UID on the LCD
 lcd.setCursor(0, 1);
 for (byte i = 0; i < rfid.uid.size; i++) {
   if (rfid.uid.uidByte[i] < 0x10) {
     lcd.print("0"); // Add leading 0 for single-digit hex
     Serial.print("0x0");
   }
   lcd.print(rfid.uid.uidByte[i], HEX); // Print UID byte in HEX format
   Serial.print("0x");
   Serial.print(rfid.uid.uidByte[i], HEX);
   if (i < rfid.uid.size - 1) {
     lcd.print(" "); // Add space between bytes
     Serial.print(", ");
   }
   delay(1000);
 }
 // Halt communication with the card
 rfid.PICC_HaltA();
 // Wait for 10 seconds before clearing the LCD
 delay(10000);
 lcd.clear();
 lcd.setCursor(0, 0);
 lcd.print("Scan RFID Card");
 Serial.println("\n");
 Serial.println("Scan RFID Card");
}

#include
#include
// Define RC522 pins
#define RST_PIN 9
#define SS_PIN 10
// Relay pin
#define RELAY_PIN 8
// Initialize MFRC522 instance
MFRC522 rfid(SS_PIN, RST_PIN);
// Initialize LCD (address 0x27 may vary)
LiquidCrystal_I2C lcd(0x27, 16, 2);

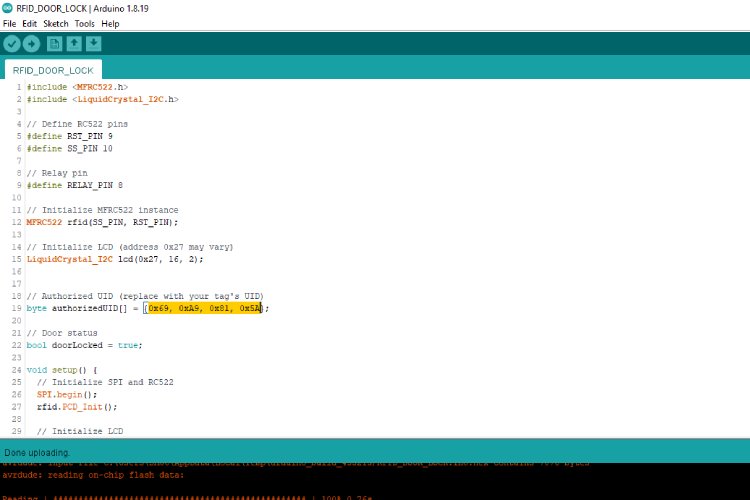

// Authorized UID (replace with your tag's UID)
byte authorizedUID[] = {0x69, 0xA9, 0x81, 0x5A};
// Door status
bool doorLocked = true;
void setup() {
 // Initialize SPI and RC522
 SPI.begin();
 rfid.PCD_Init();
 // Initialize LCD
 lcd.init();
 lcd.backlight();
 // Set up relay pin
 pinMode(RELAY_PIN, OUTPUT);
 // Display startup message
 lcd.setCursor(0, 0);
 lcd.print("RFID Door Lock");
 delay(2000);
 lcd.clear();
 lockDoor(); // Start with door locked
}
void loop() {
 // Check if a new RFID card is present
 if (!rfid.PICC_IsNewCardPresent()) {
   return;
 }
 // Check if the RFID card can be read
 if (!rfid.PICC_ReadCardSerial()) {
   return;
 }
 // Display scanned UID
 lcd.clear();
 lcd.setCursor(0, 0);
 lcd.print("Scanning...");
 delay(2000);
 // Compare scanned UID with authorized UID
 if (isAuthorized(rfid.uid.uidByte, rfid.uid.size)) {
   lcd.setCursor(0, 1);
   lcd.print("Access Granted!");
   delay(2000);
   unlockDoor(); // Lock or unlock the door
 } else {
   lcd.setCursor(0, 1);
   lcd.print("Access Denied!");
   delay(2000);
   lockDoor();
 }
 // Halt communication with the card
 rfid.PICC_HaltA();
}
// Function to check if UID matches authorized UID
bool isAuthorized(byte *uid, byte size) {
 if (size != sizeof(authorizedUID)) {
   return false;
 }
 for (byte i = 0; i < size; i++) {
   if (uid[i] != authorizedUID[i]) {
     return false;
   }
 }
 return true;
}
// Function to lock the door
void lockDoor() {
 digitalWrite(RELAY_PIN, LOW); // Turn OFF relay (lock engaged)
 doorLocked = true;
 lcd.clear();
 lcd.setCursor(0, 0);
 lcd.print("Door Locked");
 delay(2000);
}
// Function to unlock the door
void unlockDoor() {
 digitalWrite(RELAY_PIN, HIGH); // Turn ON relay (unlock door)
 doorLocked = false;
 lcd.clear();
 lcd.setCursor(0, 0);
 lcd.print("Door Unlocked");
 delay(10000); // Keep door unlocked for 5 seconds
 lockDoor();  // Auto-lock after 5 seconds
}

#define RST_PIN 9
#define SS_PIN 10
#define RELAY_PIN 8

MFRC522 rfid(SS_PIN, RST_PIN);
LiquidCrystal_I2C lcd(0x27, 16, 2);

bool doorLocked = true;

void setup() {
 Serial.begin(9600);
 // Initialize SPI and RC522
 SPI.begin();
 rfid.PCD_Init();
 // Initialize LCD
 lcd.init();
 lcd.backlight();
 // Set up relay pin
 pinMode(RELAY_PIN, OUTPUT);
 // Display startup message
 lcd.setCursor(0, 0);
 lcd.print("RFID Door Lock");
 delay(2000);
 lcd.clear();
 lockDoor(); // Start with door locked
}

void loop() {
// Check if a new RFID card is present
 if (!rfid.PICC_IsNewCardPresent()) {
   return;
 }
 // Check if the RFID card can be read
 if (!rfid.PICC_ReadCardSerial()) {
   return;
 }
 // Display scanned UID
 lcd.clear();
 lcd.setCursor(0, 0);
 lcd.print("Scanning...");
 delay(2000);
 // Compare scanned UID with authorized UID
 if (isAuthorized(rfid.uid.uidByte, rfid.uid.size)) {
   lcd.setCursor(0, 1);
   lcd.print("Access Granted!");
   delay(2000);
   unlockDoor(); // Lock or unlock the door
 } else {
   lcd.setCursor(0, 1);
   lcd.print("Access Denied!");
   delay(2000);
   lockDoor();
 }
 // Halt communication with the card
 rfid.PICC_HaltA();
}

bool isAuthorized(byte *uid, byte size) {
 if (size != sizeof(authorizedUID)) {
   return false;
 }
 for (byte i = 0; i < size; i++) {
   if (uid[i] != authorizedUID[i]) {
     return false;
   }
 }
 return true;
}

void lockDoor() {
 digitalWrite(RELAY_PIN, LOW); // Turn OFF relay (lock engaged)
 doorLocked = true;
 lcd.clear();
 lcd.setCursor(0, 0);
 lcd.print("Door Locked");
 delay(2000);
}

void unlockDoor() {
 digitalWrite(RELAY_PIN, HIGH); // Turn ON relay (unlock door)
 doorLocked = false;
 lcd.clear();
 lcd.setCursor(0, 0);
 lcd.print("Door Unlocked");
 delay(5000); // Keep door unlocked for 5 seconds
 lockDoor();  // Auto-lock after 5 seconds
}

Projets utilisant RFID pour la sécurité et l’automatisation

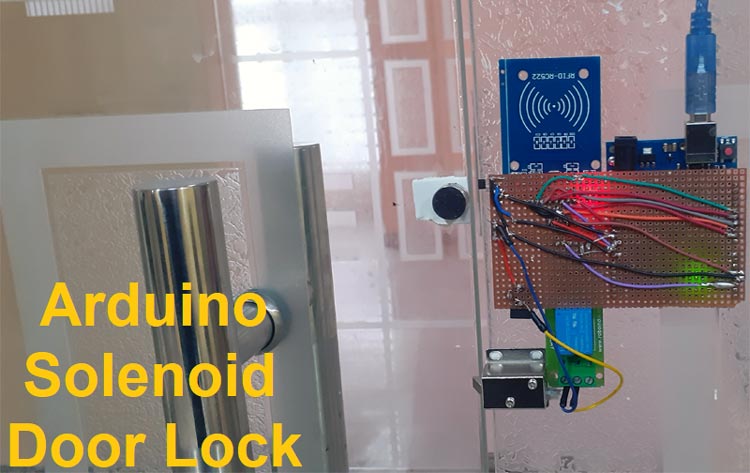

Verrouillage de la porte solénoïde Arduino en utilisant RFID

Ce projet implique la création d’un système de verrouillage de porte basé sur RFID à l’aide d’un Arduino. Il fournit des instructions détaillées sur la configuration des composants matériels et logiciels pour contrôler l’accès via des balises RFID.

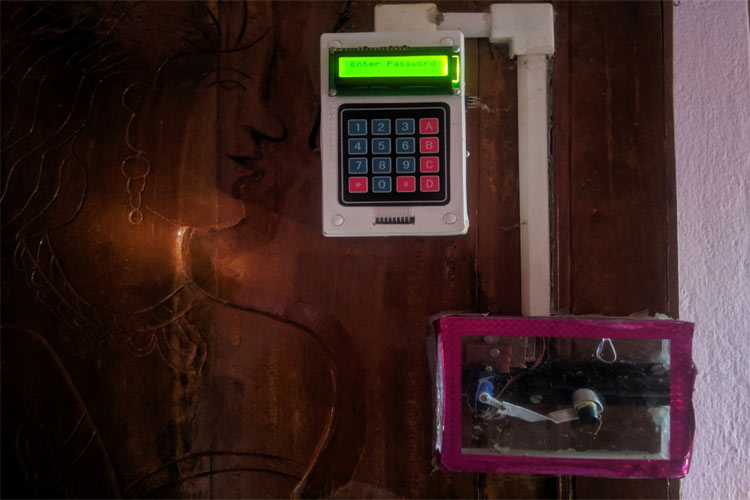

Verrouillage de la porte de sécurité du clavier numérique à l’aide d’Arduino

Ce projet montre comment créer un système de verrouillage de porte protégé par mot de passe à l’aide d’un clavier numérique et d’un arduino. Il fournit un guide étape par étape pour configurer le matériel et programmer l’Arduino pour contrôler un servomoteur pour le verrouillage et le déverrouillage.

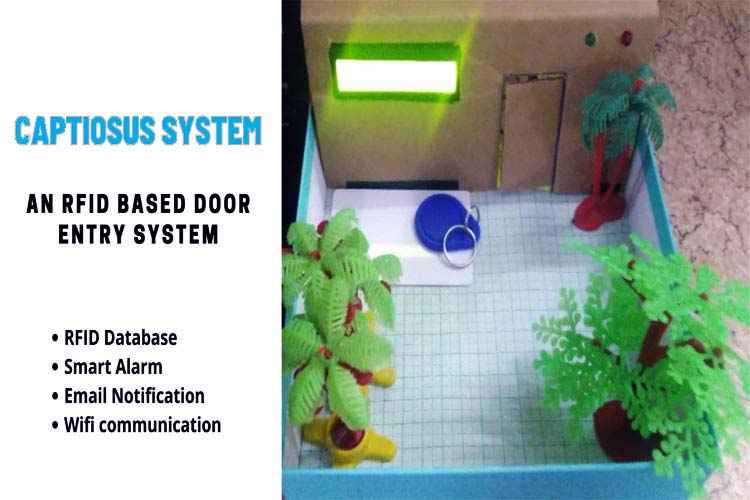

Système de verrouillage de porte basé sur RFID Utilisation de Raspberry Pi
