8086 Conseil a conçu une carte simple appelée indicateur PICO pour ajouter des LED aux broches GPIO et électriques du Raspberry Pi Pico et d’autres planches avec le même épingle.

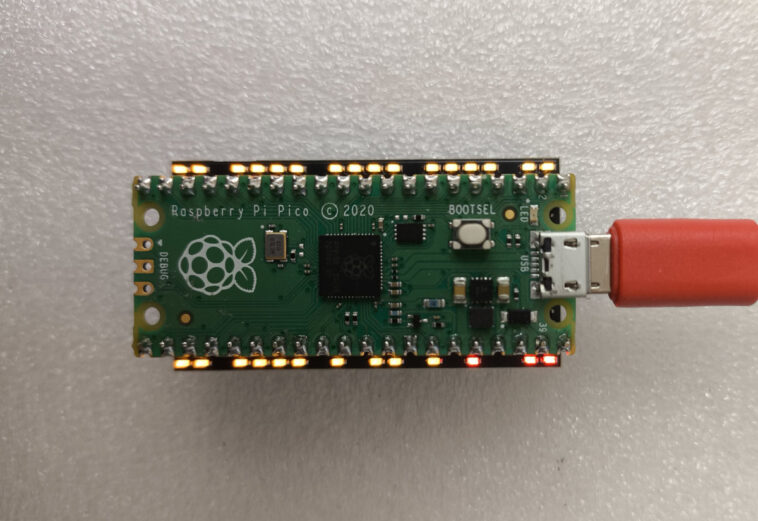

Dans le passé, nous avons vu des conseils éducatifs comme le Cytron Maker Uno RP2040 inclure des LED pour chaque GPIO qui le rendent plus visuel pour les étudiants, mais peuvent également aider à déboguer des projets sans avoir à connecter un multimètre ou un oscilloscope. La plupart des cartes MCU ne comprennent que quelques LED, et cela inclut la famille Raspberry Pi Pico, qui ne dispose que d’une LED utilisateur. L’indicateur PICO a fixé cela en ajoutant 29 LED à utiliser avec les planches PICO, PICO W, PICO 2, PICO 2 W et compatibles pour montrer quelles épingles sont au niveau logique élevé.
Pico Indicateur Sights:
- Compatible avec n’importe quelle carte suivant la disposition des en-têtes à 20 broches du Raspberry Pi Pico
- Indicateurs LED 29x
- GPIO – 26x LED ambre pour GP0 à GP28 (à l’exclusion de GP23, GP24, GP25 car ils ne sont pas exposés sur le Raspberry Pi Pico).
- Signaux de puissance – 3x LED rouges pour la puissance (VBUS, VSYS, 3V3)
- Chaque LED est alignée sur la broche, et le numéro GPIO ou le nom d’alimentation est imprimé à côté
- Misc – Une résistance limitant de courant et un cavalier à souder sont disponibles pour chaque broche, de sorte qu’une LED peut être désactivée si elle interfère avec un signal, par exemple, lors de la lecture d’un ADC. saisir
- Dimensions – légèrement plus courtes et plus larges qu’un Raspberry Pi pi pico (environ 46 x 24 mm)

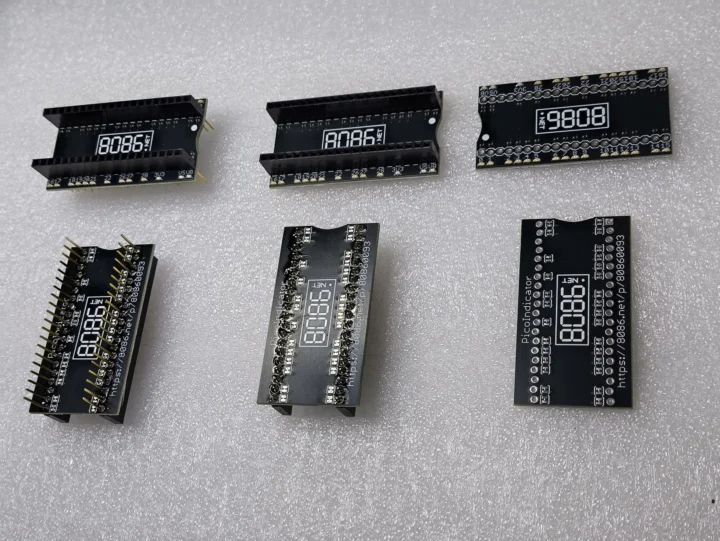

Trois variantes de l’indicateur PICO sont disponibles: en-tête d’empilement (en-tête féminin sur le dessus, en-tête masculin en bas), en-tête ordinaire (femelle) ou pas du tout en tête.
Le modèle sans en-tête est vendu pour 4,14 $ sur Tindie, la variante d’en-tête ordinaire pour 5,19 $ et celle avec une en-tête d’empilement pour 5,65 $. Il est plus cher qu’un Raspberry Pi Pico, car il ne bénéficie pas du volume de production élevé de la carte RP2040. Notez que le conseil 8086 est basé au Royaume-Uni, et ils ne seront pas expédiés à l’UE et à l’Irlande du Nord en raison des réglementations du GPSR. J’ai essayé de trouver un design similaire sur AliExpress, mais tout ce que je pouvais trouver était des écrans de matrice RVB pour les planches PICO servant un autre objectif.
