Les ordinateurs industriels EDATEC ED-IPC3100 Raspberry Pi basés sur CM5 offrent des borniers RS232/RS485, double Ethernet, 4G LTE, et plus encore

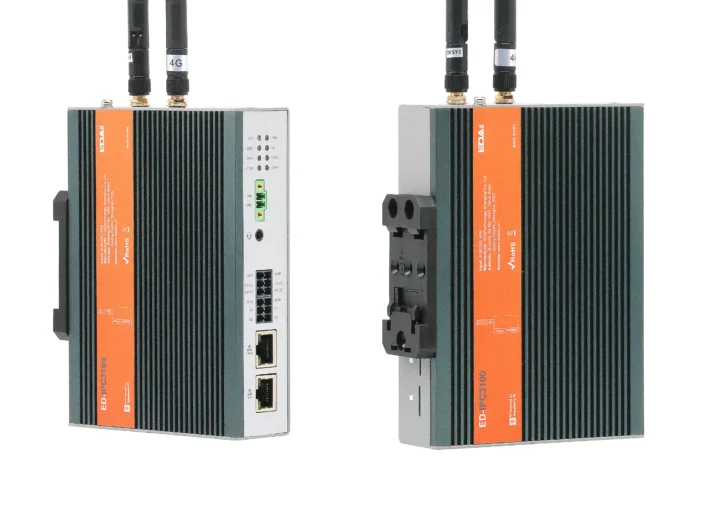

EDATEC ED-IPC3100 est une gamme de quatre ordinateurs industriels montables sur rail DIN basés sur le nouveau Raspberry Pi CM5 (Compute Module 5) avec deux ports Ethernet et diverses options de ports COM RS232 ou RS485 selon le modèle sélectionné.

Les ordinateurs ED-IPC3100 sont proposés avec le CM5 avec jusqu’à 16 Go de LPDDR5, 64 Go de flash eMMC et WiFI 5 et Bluetooth 5 en option. Tous disposent également d’un port HDMI, de deux ports USB 2.0, d’une entrée 9 V à 36 V CC et de l’EDC- Le modèle IPC3120 ajoute également une prise audio 3,5 mm et des connecteurs internes pour un haut-parleur, des interfaces de sortie vidéo MIPI DSI et HDMI, et une caméra MIPI CSI.

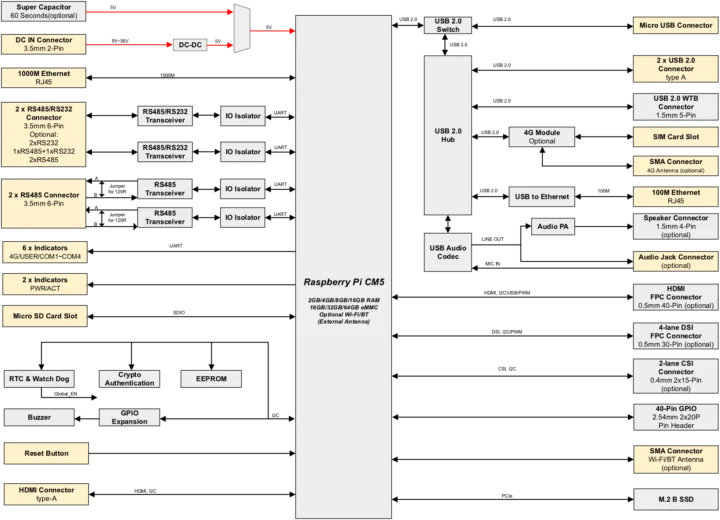

Spécifications EDATEC ED-IPC3100 :

• SoM-Raspberry Pi CM5
  • SoC – Processeur quadricœur Cortex-A76 Broadcom BCM2712 à 2,4 GHz avec GPU VideoCore VII
  • Mémoire système – 2 Go, 4 Go, 8 Go ou 16 Go SDRAM LPDDR4-4267
  • Stockage – Options pour flash eMMC de 16 Go, 32 Go ou 64 Go
  • Sans fil – Module WiFi 5 double bande et Bluetooth LE 5.0 en option
• Stockage
  • Prise M.2 Key-B PCIe équipée en option d’un SSD NVMe de 128 Go, 256 Go ou 512 Go
  • Carte MicroSD pour l’extension du stockage utilisateur uniquement (ne démarre pas le système d’exploitation)
  • EEPROM 4 Ko
• Sortie vidéo
  • Port HDMI 2.0 Type-A jusqu’à 4Kp60
  • ED-IPC3120 uniquement
    • Connecteur HDMI FPC 40 broches avec HDMI 2.0 et USB/I2C Touch
    • Connecteur MIPI DSI 30 broches
• Audio
  • Ronfleur
  • ED-IPC3120 uniquement
    • Prise audio 3,5 mm avec prise en charge de la lecture stéréo et de l’entrée microphone
    • Connecteur haut-parleur 4 broches
• I/F de la caméra – ED-IPC3120 uniquement – ​​2 connecteurs à 15 broches pour interface MIPI CSI à 2 voies
• Réseautage
  • Port Gigabit Ethernet RJ45
  • Port Ethernet RJ45 10/100 M
  • WiFi 5 et Bluetooth 5 en option via le module Raspberry Pi CM5
  • Connectivité 4G LTE en option via module mini PCIe (Quectel EC20 ou EC25) et emplacement pour carte Nano SIM
  • 2 connecteurs SMA pour antenne WiFi/Bluetooth pour modules CM5 sans fil et 4G LTE en option
• USB
  • 2x ports USB 2.0
  • 1x port micro USB USB pour flasher le système d’exploitation sur le flash eMMC,
  • 1x connecteur USB 2.0 FPC
• Expansion
  • Connecteur GPIO compatible Raspberry Pi 40 broches
  • Connecteur GPIO 10 broches avec 8x GPIO, 3,3 V, GND
  • Connecteur M.2 Key-B pour SSD 2030/2242
• Série via des bornes Phoenix à 12 broches avec protection électrostatique et contre les surtensions.

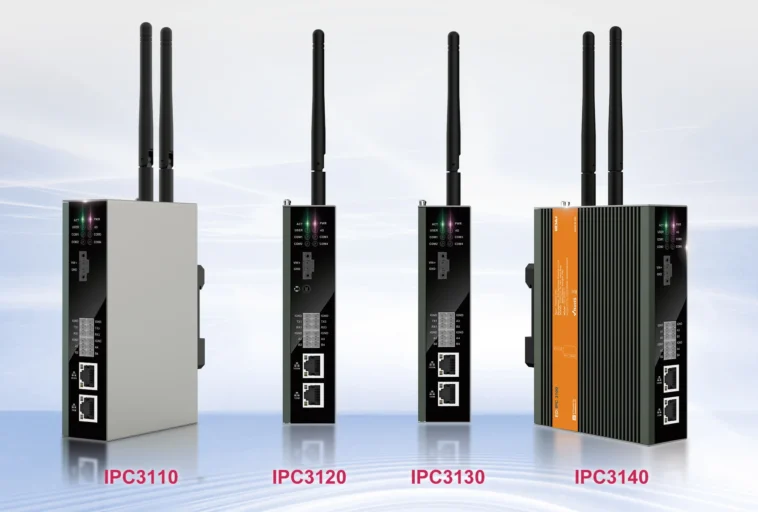

  • ED-IPC3110 – 2x RS485 + 2x RS232

  • ED-IPC3120 – 2x RS485 + 2x RS232

  • ED-IPC3130 – 3x RS485 + 1x RS232

  • ED-IPC3140 – 4x RS485 (pas d’interface RS232)

• Divers
  • Bouton de réinitialisation
  • LED système verte (ACT), LED 4G verte, LED d’alimentation rouge, LED utilisateur verte, 4 LED COM1-4 vertes
  • Horloge en temps réel (RTC) avec sauvegarde SuperCAP 1F et support de pile CR1220
  • Puce de cryptage ATECC608
  • Chien de garde (actuellement non pris en charge par le logiciel).
• Alimentation
  • Saisir
    • 9 à 36 V via terminal Phoenix à 2 broches avec trous de vis
    • Prise en charge PoE en option
  • Sortir
    • 1x sortie 5 V CC/1 A
    • 3x sorties 12V DC/1A
  • Consommation – Jusqu’à 24 watts
• Dimensions – 143 x 100 x 35 à 55 mm selon le modèle
• Poids – 750 grammes et plus
• Plage de température – Fonctionnement : -25 à 60°C ; stockage : -25 à 60°C
• Humidité – 5 % ~ 95 % (sans condensation)
• Certifications
  • FCC – FCC 47 CFR Partie 15 Sous-partie B
  • CE
  • EN CEI 62368-1/EN CEI 62311/EN CEI 61000-3-2/EN CEI 61000-3-3
  • EN 55032/EN 55035
  • EN 301 489-1/EN 301 489-3/EN 301 489-17/EN 301 489-52
  • EN 301 328/EN 301 440/EN 301 511/EN 301 908-1/EN 301 908-2

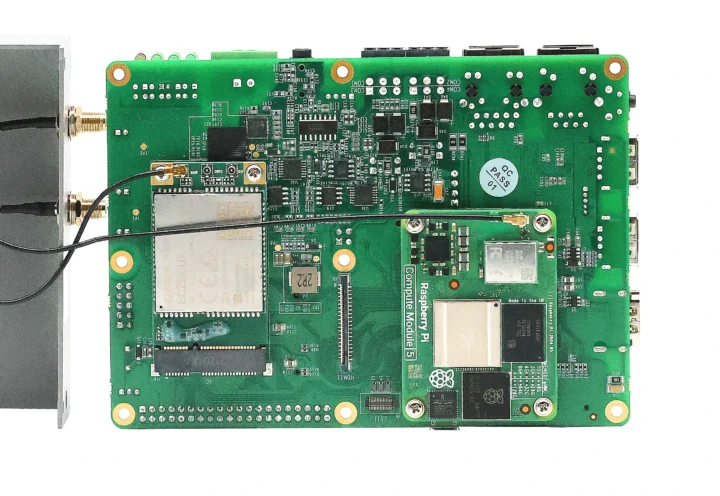

EDATEC fournit des images Raspberry Pi OS 32 bits/64 bits (Desktop/Lite), y compris les pilotes nécessaires pour les PC industriels basés sur Raspberry Pi CM5. Nous avons également demandé des photos internes des systèmes qui montrent le module CM5 installé sur la même carte porteuse EDATEC ED-IPC21x0 utilisée pour la génération précédente d’ordinateurs industriels ED-IPC2100 basés sur Raspberry Pi CM4.

Hormis le remplacement du Raspberry Pi CM4 par un CM5, les spécifications des ordinateurs industriels ED-IPC3100 semblent identiques à celles de la famille ED-IPC2100. Nous avons donc demandé à EDATEC s’il y avait d’autres différences, et ils nous ont répondu qu’il n’y avait que « quelques différences esthétiques ».

La société n’a pas fourni d’informations sur les prix pour le moment, mais elle nous a dit que des échantillons seraient vendus via AliExpress. Pour référence, le modèle ED-IPC2110-14084-10 avec WiFi/Bluetooth, 4 Go de RAM, 8 Go de flash eMMC et un module 4G LTE vendu pour 288 $ plus frais d’expédition, je m’attendrais donc à environ 300 $ pour le ED-IPC3110-10416 similaire. -4US avec flash eMMC de 16 Go. Notez que la société ne vend généralement qu’un seul modèle sur AliExpress, mais si vous avez besoin de l’une des nombreuses autres variantes (voir l’illustration ci-dessous), vous devrez les contacter directement. Des informations supplémentaires peuvent être trouvées sur la page du produit.
