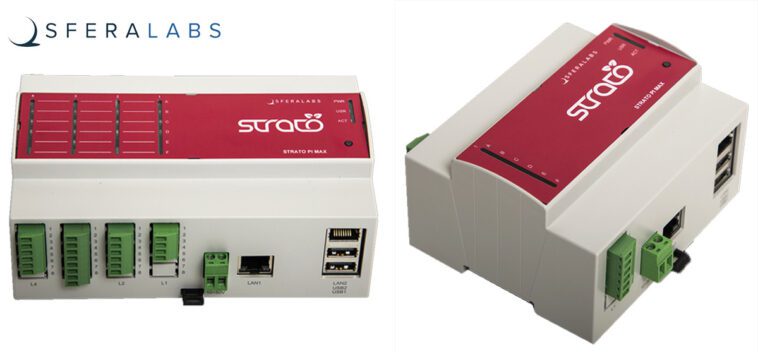

Sfera Labs a récemment présenté deux nouveaux contrôleurs industriels Pi Max sur rail DIN : le Strato Pi Max XS et le Strato Pi Max XL configurés avec un Raspberry Pi CM4 ou le Zymbit Secure Compute Module (SCM). Les deux ont des options pour différentes configurations de RAM et de flash eMMC et peuvent être livrés avec ou sans connectivité sans fil.

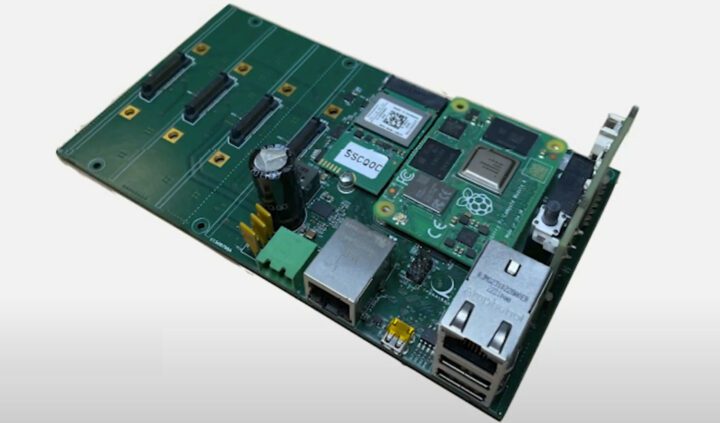

Le module comprend également un microcontrôleur Raspberry Pi RP2040 qui gère des tâches telles que la gestion de l’alimentation et le contrôle de la séquence de démarrage. De plus, il permet les connexions au module CM4 via I²C, USB et UART.
Spécification du contrôleur industriel Strato Pi Max
- Module de base – Options Raspberry Pi Compute Module 4 ou Zymbit SCM.
- Microcontrôleur – Raspberry RP2040 double ARM Cortex-M0+ à 133 MHz.
- Stockage – eMMC, microSD (double pour XL), SSD M.2 PCIe.
- Connectivité – Wi-Fi, BLE, deux ports Ethernet (GbE et 100MbE).
- USB – 2 ports USB 2.0 avec contrôle de l’alimentation et détection des défauts.
- Capteurs – accéléromètre 3 axes.
- Refroidissement – Ventilateur interne avec activation configurable.
- Horloge – Horloge en temps réel avec TCXO et batterie de secours.
- Sécurité – Puce Microchip ATECC608.
- UI – LED configurables, bouton-poussoir, buzzer piézoélectrique.
- Capacité d’extension
- Pi Max XS – 1x emplacement d’extension interne pour les cartes d’extension en option.
- Pi Max XL – 4x emplacements d’extension internes pour des capacités d’extension plus étendues.
- Chien de garde et gestion de l’alimentation – Chien de garde matériel capable d’effectuer un cycle d’alimentation complet et de gérer la séquence de démarrage pour plus de fiabilité.
- Alimentation – Alimentation 10-50 V DC avec protection et fusible 3,3 A.
- Montage – Boîtier compact sur rail DIN pour une intégration facile dans les installations industrielles. Le modèle XS est proposé dans un boîtier à 6 modules, tandis que le modèle XL est logé dans un boîtier à 9 modules.
La principale différence entre les modules XS et XL est que le XL prend en charge quatre modules d’extension supplémentaires tandis que le XS est conçu en gardant à l’esprit les fonctionnalités de base.
En parlant de modules d’extension, la société a publié des modules optionnels pour améliorer les capacités du contrôleur industriel Strato Pi Max. Il s’agit notamment des cartes d’extension d’E/S numériques de la série X2, UPS, CAN et Dual RS-485, RS-232 et RS-485, ainsi que du SSD industriel Swissbit.
Le contrôleur comprend une alimentation 10-50 VDC avec protection, un refroidissement interne, des capteurs de température, une horloge précise en temps réel avec sauvegarde, un accéléromètre à 3 axes et un buzzer à pas variable. Ce n’est pas le premier contrôleur sur rail DIN basé sur Raspberry Pi CM4 que nous avons couvert, car des sociétés telles que EDATEC et Techbase proposent également certains modèles.
Le prix de départ du module Strato Pi Max XS, doté de 2 Go de RAM et de 16 Go d’eMMC, est de 425,00 € (459 $). La version avec toutes les fonctionnalités, y compris le module sans fil, est au prix de 959,00 € (1 036 $). Pour le Strato Pi Max XL, le modèle de base avec CM4 Wireless, 2 Go de RAM et 16 Go eMMC commence à 525,00 € (567 $), la version entièrement équipée atteignant 1 085,00 € (1 172 $). Le prix des cartes d’extension varie de 85,00 € (92 $) à 150,00 € (162 $). Actuellement, tous ces articles sont disponibles en rupture de stock et devraient être disponibles en juin 2024. Plus d’informations sur le sujet peuvent être trouvées sur leur page produits ou dans le communiqué de presse.
