Renesas RA8D1 est un nouveau microcontrôleur Arm Cortex-M85 doté de capacités graphiques telles qu’un accélérateur graphique 2D et des interfaces MIPI DSI et RVB parallèles pour connecter un écran LCD qui rendra la puce adaptée aux applications IHM.
Renesas a présenté il y a quelques semaines le premier microcontrôleur Arm Cortex-M85 au monde avec le RA8M1, mais le MCU a des capacités multimédia limitées avec seulement une interface CEU (Capture Engine Unit) 16 bits pour connecter une caméra. Le deuxième membre de la famille Renesas RA8 comble ce vide avec le microcontrôleur RA8D1 ajoutant un contrôleur LCD et un moteur de dessin graphique 2D au-dessus de l’interface de la caméra CEU.

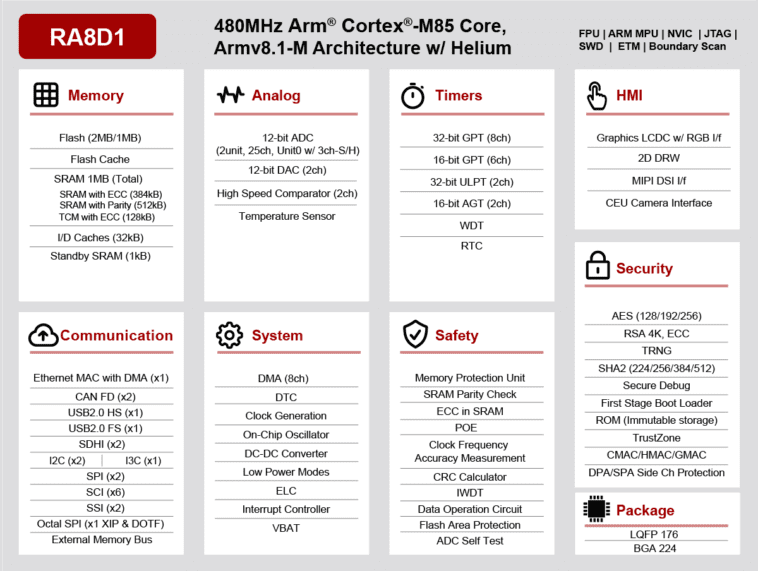

Spécifications Renesas RA8D1 :
- Noyau MCU – Arm Cortex-M85 cadencé à 480 MHz avec Helium MVE (M-Profile Vector Extension) avec 32 Ko de caches I/D, 12 Ko de flash de données
- Stockage de mémoire
- 1 Mo de SRAM avec TCM (128 Ko)
- 1 Mo à 2 Mo de mémoire Flash
- Interface SDRAM externe 32 bits
- Interfaces et fonctionnalités d’affichage
- Contrôleur LCD graphique (GLCDC) jusqu’à WXGA (1280 × 800)
- MIPI DSI en option
- Moteur de dessin 2D (DRW)
- Caméra – Interface CEU (Capture Engine Unit) 16 bits
- Interfaces de communication
- Contrôleur Ethernet avec DMA
- USB – Interfaces USB 2.0 haute vitesse et pleine vitesse
- 2x CAN-FD
- SPI octal avec XIP et DOTF
- Jusqu’à 6x SCI (UART, Simple SPI, Simple I2C)
- Interface multi-maître SPI/ I2C/I3C
- 2x SSI, 2x SDHI
- Analogique
- ADC 12 bits et DAC 12 bits
- Comparateur analogique haute vitesse à 2 canaux
- Capteur de température
- Système
- Modes basse consommation
- Fonction de batterie de secours (VBATT)
- Contrôleur de liaison d’événement (ELC)
- Contrôleur de transfert de données (DTC)
- Contrôleur DMA à 8 canaux (DMAC)
- Réinitialisation à la mise sous tension
- Détection de tension programmable (PVD) avec réglages de tension
- Minuteries
- Minuteries 32 bits et 16 bits, minuterie 32 bits à très faible consommation
- Chien de garde
- RTC
- Sécurité
- Sécurité de la zone de confiance ARMv8-M
- IP sécurisée Renesas (RSIP-E51A)
- ROM immuable sur puce pour le chargeur de démarrage de premier étage avec root de confiance matérielle
- SPI octal avec décryptage à la volée (DOTF)
- Débogage authentifié sécurisé
- Programmation sécurisée en usine
- Autoprotection
- Boîtiers – boîtiers 176 broches (LQFP176 24 x 24 mm) et 224 broches (BGA224 13 x 13 mm)
Le Renesas RA8D1 est le deuxième membre de la famille RA8 et ajoute principalement des interfaces graphiques 2D et d’affichage LCD par rapport au microcontrôleur RA8M1 Cortex-M85 précédemment annoncé. Les nouveaux MCU RA8D1 sont pris en charge par le package logiciel flexible (FSP) de Renesas et l’IDE e2 studio qui incluent un logiciel de référence pour créer des solutions d’IA, de contrôle moteur et de cloud permettant aux clients d’intégrer du code existant et un choix de RTOS avec FSP.
Renesas a également développé deux « combinaisons gagnantes » pour le RA8D1 avec un système de guidage GPS tout-terrain et une pompe à chaleur intelligente à haut rendement de 7 kW+ qui peuvent servir de conceptions de référence ou de point de départ pour concevoir des solutions autour du nouveau microcontrôleur. La société fournit également le kit d’évaluation RA8D1 (EK-RA8D1) avec une carte de développement RA8D1, un écran de 4,3 pouces, un module caméra et divers câbles.
Renesas indique que les MCU du groupe RA8D1 sont disponibles dès maintenant, ainsi que le logiciel FSP, mais je n’ai trouvé aucun stock sur les sites Web des distributeurs répertoriés (DigiKey et Avnet). Le kit d’évaluation RA8D1 est cependant disponible dès maintenant au prix de 332,52 $ acheté directement auprès de Renesas ou de distributeurs. De plus amples informations peuvent être trouvées sur la page produit et dans le communiqué de presse.
Merci à TLS pour le conseil.
