Le contrôleur de signal numérique 32 bits Microchip dsPIC33A de 200 MHz offre un FPU double précision et des interfaces analogiques haute vitesse

Microchip Technology Inc., fournisseur leader de contrôleurs de signaux numériques (DSC), a lancé la série dsPIC33A, le dernier ajout à sa gamme de contrôleurs de signaux numériques hautes performances. Ces contrôleurs de signaux numériques combinent les capacités d’un processeur de signaux numériques (DSP) avec les nombreux périphériques d’un microcontrôleur (MCU).

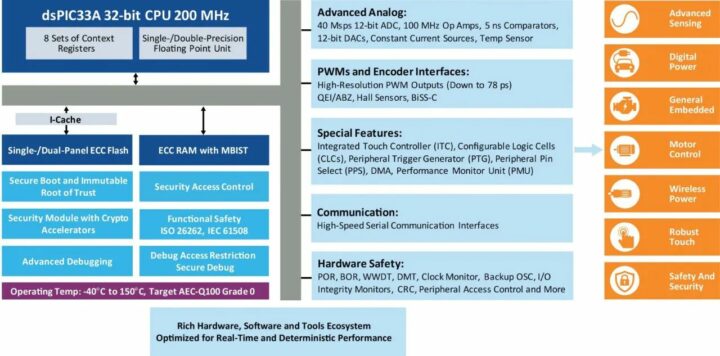

La série dsPIC33A est construite autour d’une architecture 32 bits et fonctionne à 200 MHz, soit la vitesse d’horloge la plus élevée actuellement pour un dsPIC. Le cœur comprend une unité à virgule flottante double précision (DP FPU) et un jeu d’instructions DSP pour les opérations numériques intensives dans les algorithmes de contrôle en boucle fermée. L’architecture dsPIC33A offre un contrôle en temps réel et un traitement du signal hautes performances et haute précision dans diverses applications.

La famille de DSC lançant la série dsPIC33A, dsPIC33AK128MC1xx, comprend jusqu’à 128 Ko de mémoire flash et un vaste ensemble de périphériques intégrés. Elle est proposée dans différents boîtiers, notamment SSOP, VQFN et TQFP, avec un nombre de broches allant de 28 à 64 et des tailles commençant à 4 x 4 mm. Les familles dsPIC33A ultérieures seront livrées avec davantage de mémoire, de périphériques et de broches.

La famille dsPIC33A est destinée aux applications qui nécessitent un contrôle moteur efficace dans les ventilateurs, les pompes et les compresseurs. Ils sont également bien adaptés à la gestion de la conversion de puissance numérique dans les serveurs d’IA et les véhicules électriques et peuvent faciliter l’interfaçage des capteurs pour les applications industrielles et automobiles. Il peut être utilisé dans des produits similaires à la carte porteuse SaraKIT qui intègre une puce dsPIC33 et un Raspberry Pi CM4.

Spécifications des DSC dsPIC33A de Microchip Technology :

• Traitement – ​​CPU 32 bits à une vitesse d’horloge de 200 MHz ; deux accumulateurs 72 bits prenant en charge les opérations DSP à virgule fixe 32 bits et 16 bits ; coprocesseur à virgule flottante (FPU) simple et double précision
• Mémoire – 128 Ko de mémoire flash codée, 16 Ko de RAM
• Périphériques analogiques – 4 générateurs PWM haute vitesse avec 8 canaux ; 2 ADC 12 bits avec un taux de conversion de 40 mégaéchantillons par seconde (Msps) ; 3 comparateurs analogiques 5 ns et 3 amplificateurs opérationnels 100 MHz ; 4 sources constantes 10 μA et 4 sources programmables
• Périphériques avancés – 3 modules SPI à 4 fils, 2 modules I2C, 4 cellules logiques configurables ; générateur de déclenchement périphérique (PTG)
• Sécurité – Flash ECC, RAM ECC avec MBIST (Memory Built-In-Self-Test), surveillance de l’intégrité des broches IO, surveillance de l’horloge avec oscillateur de secours, Deadman Timer (DMT), Cyclic Redundancy Check (CRC), Watchdog Timer (WDT)
• Sécurité – Démarrage sécurisé, débogage sécurisé, root de confiance immuable (IRT), protection IP du micrologiciel, protection en écriture Flash
• Qualification – AEC-Q100 REV H ; Niveau 1 : -40°C à +125°C

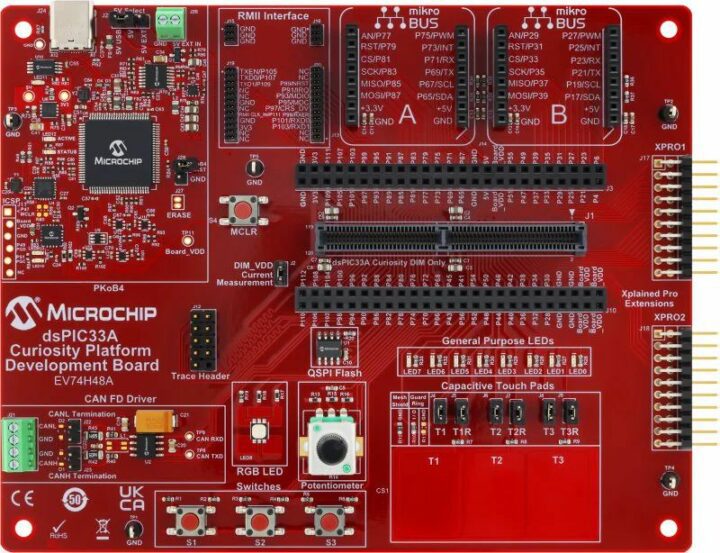

La prise en charge matérielle et logicielle de la famille dsPIC33A comprend le compilateur MPLAB XC-DSC, le configurateur de code MPLAB et une carte de développement, la plateforme Curiosity EV74H48A. La carte de développement comprend des interfaces mikroBUS et Xplained Pro pour connecter des kits d’extension, des capteurs et des cartes Click. Les appareils sont également disponibles sous forme de deux modules en ligne doubles (DIM) distincts compatibles avec le contrôle des moteurs, la conversion de puissance numérique et les applications embarquées à usage général.

Les composants de la famille dsPIC33A sont actuellement disponibles pour moins de 1 $ en grandes quantités. La carte de développement EV74H48A Curiosity Platform est vendue au prix de 98 $, avec des remises possibles pour les commandes en gros. Microchip Direct propose également deux modules DIM dsPIC33A à 18 $ chacun, un module PIM (Processor Plug-In) à 49 $ et un package optionnel de 5 000 $ pour la sécurité fonctionnelle, mais pas de puces dsPIC33A. Les acheteurs intéressés doivent contacter un représentant commercial Microchip ou un distributeur agréé pour la puce eux-mêmes. Vous trouverez plus d’informations sur la nouvelle série dsPIC33A sur la page produit et le communiqué de presse.

Merci à TLS pour l’information.
