La carte Olimex ESP32-POE2 offre jusqu’à 25 W pour les applications gourmandes en énergie

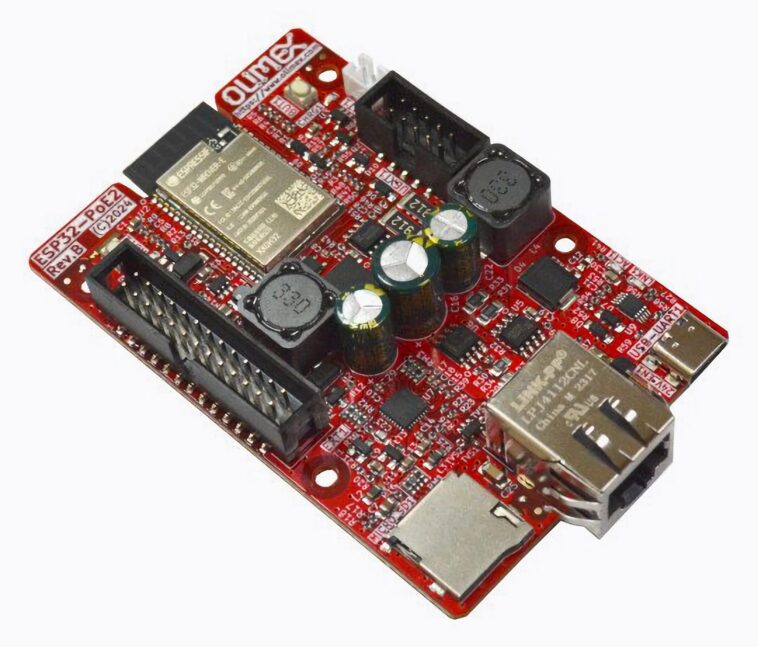

Le fabricant de matériel bulgare Olimex a conçu une nouvelle carte ESP32 avec fonctionnalité Power over Ethernet (PoE). La carte Olimex ESP32-POE2 s’appuie sur l’ESP32-POE d’origine et dispose du même module microcontrôleur ESP32-WROOM-32 avec connectivité Wi-Fi et Bluetooth. Cependant, il prend en charge une alimentation électrique jusqu’à 25 W depuis le port Ethernet via PoE et peut être utilisé dans des projets plus exigeants.

La carte Olimex ESP32-POE2 présente une conception basse consommation et ne consomme que 200 µA en mode veille profonde. La carte peut être alimentée via une batterie USB-C, Ethernet ou Li-Po. L’interface Ethernet est construite sur la puce TPS2378PW de Texas Instruments avec classification IEEE 802.3at et prise en charge PoE existante. L’alimentation avec PoE nécessite au moins 37 V CC pour un fonctionnement fluide.

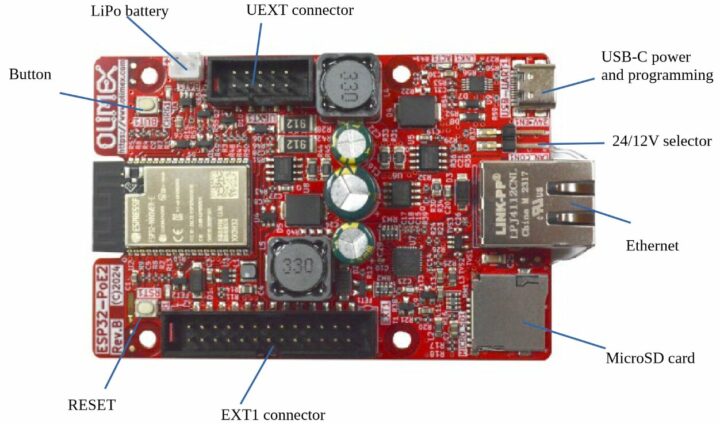

Deux connecteurs propriétaires (UEXT et EXT1) peuvent être utilisés pour ajouter des capteurs et d’autres modules et étendre le fonctionnement de la carte pour les projets IoT. Les utilisateurs peuvent choisir entre une puissance de sortie de 24 V/0,75 A ou 12 V/1,5 A, avec une sortie de 5 V/1,5 A également disponible.

Spécifications Olimex ESP32-POE2 :

• Module sans fil – module ESP32-WROOM-32 avec WiFi 802.11 b/g/n et Bluetooth LE
• Stockage externe – carte micro SD (mode 1 bit)
• Connectivité – Ethernet 10/100 M avec gestion de l’alimentation PoE basée sur une puce TI TPS2378PW conforme à la norme IEEE 802.3at Type 1
• Expansion
  • Connecteur UEXT pour modules Olimex
  • Connecteur EXTERIEUR
  • Débogage/Programmation – Port USB-C + puce série CH340 vers TTL
• Divers – Bouton utilisateur, bouton de réinitialisation, broche de surveillance du niveau de batterie, broche de détection d’alimentation externe
• Source de courant
  • Port USB-C
  • Via câble Ethernet grâce à PoE
  • Connecteur 2 broches pour batterie LiPo
• Alimentation externe
  • 24 V/0,75 A ou 12 V/1,5 A vers circuit externe
  • 5 V/1,5 A vers circuit externe
• Température de fonctionnement – ​​0°C – 70°C
• Dimensions – 59 x 90 mm

ESP32-POE2 est pris en charge par toutes les plateformes de développement populaires : Espressif ESP-IDF, MicroPython, ESPHome, PlatformIO et Arduino.

Comme la carte d’origine, l’ESP32-POE2 est un matériel open source et les fichiers de conception matérielle, les logiciels et la documentation KiCAD sont hébergés dans le référentiel du projet sur GitHub. La planche coûte 21 € (environ 22 $) et peut être achetée dans le magasin Olimex, avec des réductions de gros disponibles.
