La carte mère Maker Go RA4M1-R4 est un clone Arduino UNO R4 Minima bon marché prenant en charge une entrée jusqu’à 50 V CC

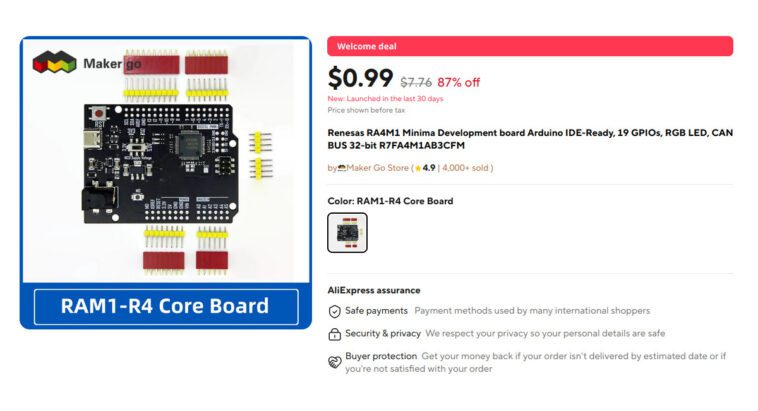

La carte mère Maker Go RA4M1-R4 est un autre clone d’Arduino UNO R4 Minima mais proposé à un prix bien inférieur à l’original et au Waveshare R7FA4 Plus A (un autre clone) puisqu’il apparaît pour seulement 0,99 $ sur AliExpress avec livraison gratuite.

Notez que le prix ultra bas est dû à une « offre de bienvenue » sur AliExpress, et le prix normal est de 7,76 $, donc tout le monde ne peut pas l’obtenir pour 1 $. Environ 8 $ sont encore bon marché par rapport aux 20 $ (18 euros) demandés pour la carte officielle Arduino UNO R4 Minima. Regardons le clone plus en détail pour voir s’ils ont apporté des modifications à la carte.

Spécifications de la carte mère Maker Go RA4M1-R4 :

• Microcontrôleur – Renesas RA4M1 Arm Cortex-M4F MCU à 48 MHz avec 32 Ko de SRAM, 256 Ko de flash
• USB – 1 port USB Type-C pour l’alimentation et la programmation
• Extensions – Connecteurs femelles + mâles Arduino UNO
  • 14x E/S numériques
  • Analogique – 6 broches d’entrée analogiques, DAC analogique 12 bits
  • 6x PWM
  • 1x UART, 1x I2C, 1x SPI
  • Prise en charge du bus CAN
  • Tension E/S – 5 V ou 3,3 V via un commutateur
  • Courant continu par broche E/S – 8 mA
• Débogage et programmation – embase ICSP 6 broches ; embase SWD 10 broches
• Divers – Bouton de réinitialisation, bouton MD (pour entrer en mode bootloader), voyant d’alimentation
• Alimentation électrique
  • Tension d’entrée – 6 à 24V 50 V via une prise d’alimentation ou Vin, 5 V via un port USB-C
  • « Solution d’alimentation à découpage DC-DC + alimentation LDO abaisseur de tension »
• Dimensions – 69 x 53 mm

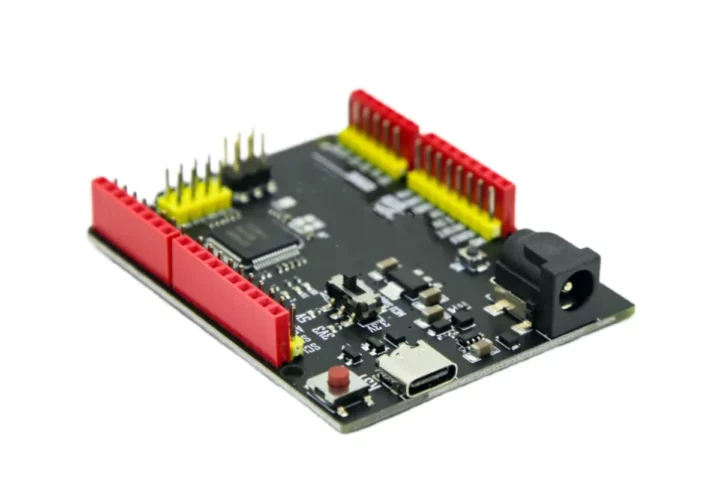

Certains des changements incluent une deuxième rangée de connecteurs mâles jaunes, un commutateur 3,3 V/5 V pour les shields Arduino, un bouton MD pour entrer en mode bootloader en combinaison avec le bouton de réinitialisation, et la société affirme prendre en charge une plage d’entrée CC plus large de 6 V à 50 V contre 6 V à 24 V pour l’original. Je n’ai pas pu trouver les schémas, nous ne pouvons donc pas facilement vérifier cette affirmation. Il n’y a pas grand-chose à dire sur le logiciel, car il réutilise simplement le même code et le même firmware que l’Arduino UNO R4 Minima d’origine.

Maker Go a l’habitude de reproduire des cartes matérielles open source et nous avons notamment écrit il y a quelques mois sur la carte à relais quadruple ESP32-C6-EVB de Maker Go, un clone de l’ESP32-C6-EVB d’Olimex. Je peux également voir d’autres clones de cartes Arduino, comme une autre version de la carte Arduino Nano 33 BLE sans module u-blox, sur leur boutique où ils revendent également des produits d’entreprises telles que Waveshare, LILYGO et d’autres.
